Самодельный багги из ВАЗ 2108 своими руками: фото пошагового изготовления багги, размеры рамы, а также видео автора самоделки.

Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, вездеходов в том числе и багги. При сборке самоделки без доработок конечно не обойтись, но это не остановило автора, далее смотрим фото изготовления багги из ВАЗа своими руками.

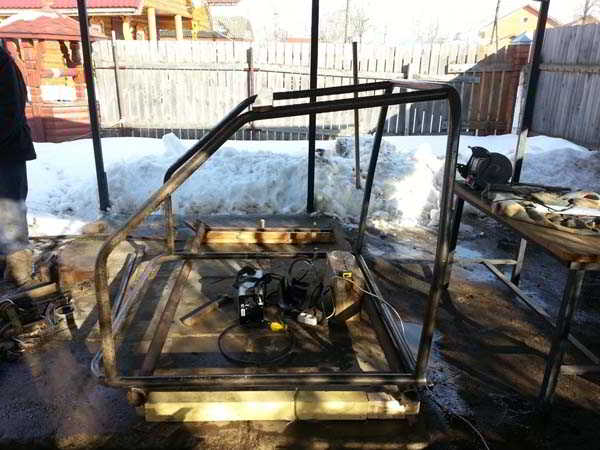

Как и полагается автор начал сборку с рамы будущего багги.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

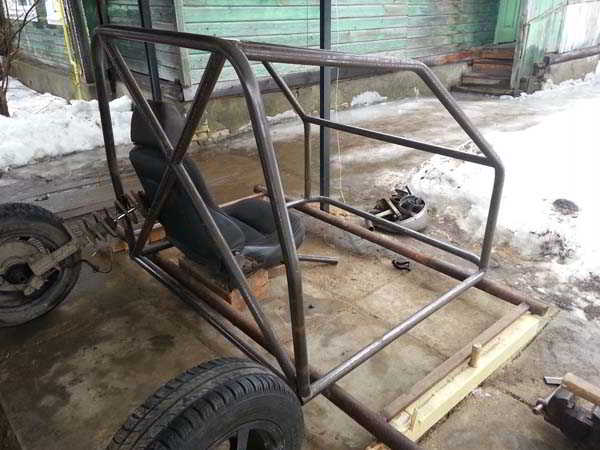

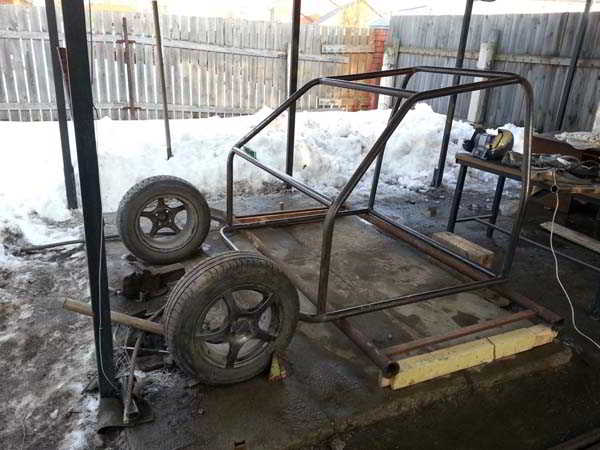

Рама сварена из труб диаметром 40 мм, для изготовления некоторых элементов рамы понадобился трубогиб.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Как и полагается для багги, рама усилена поперечными усилителями из труб, что значительно повышает устойчивость рамы к скручиванию и деформации.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

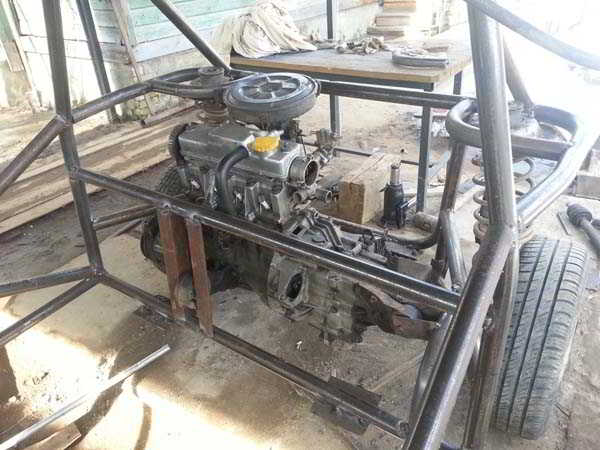

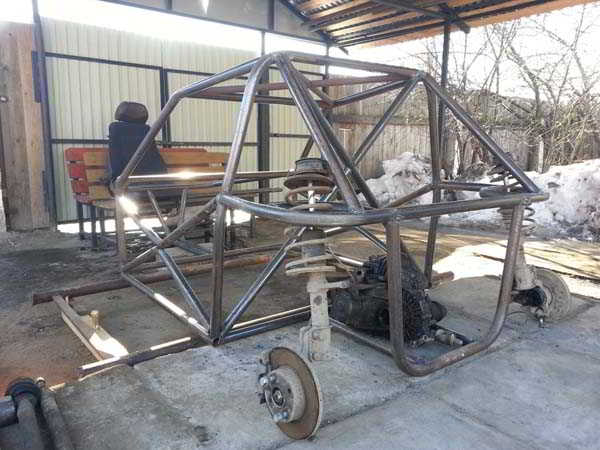

Рама для багги готова, следующий этап примерка и установка двигателя от ВАЗ 2108 на раму багги.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

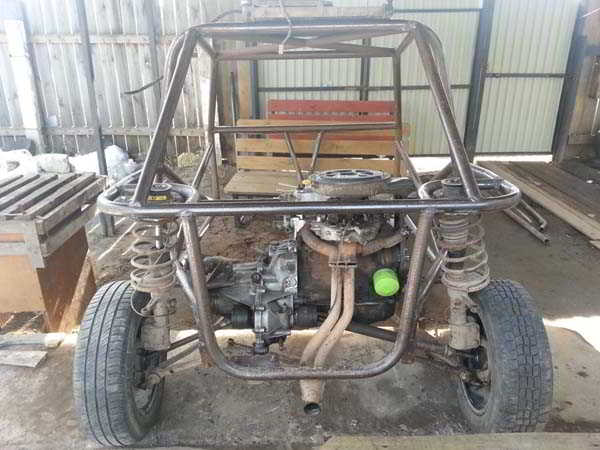

Двигатель расположен поперечно.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

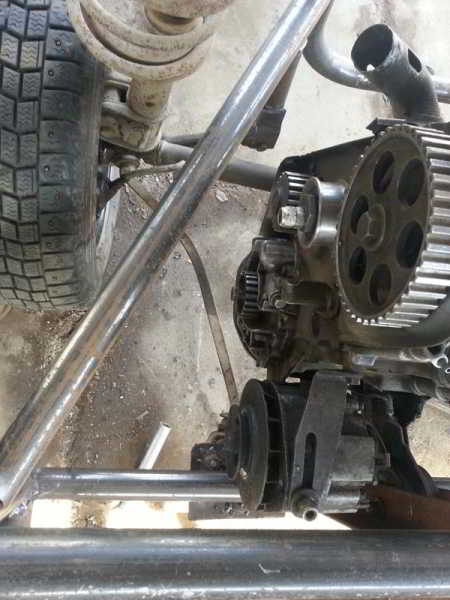

На фото показаны элементы крепления двигателя к раме.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Установка независимой подвески на авто, задняя подвеска макферсон.

Багги из ВАЗ своими руками: 39 фото изготовления

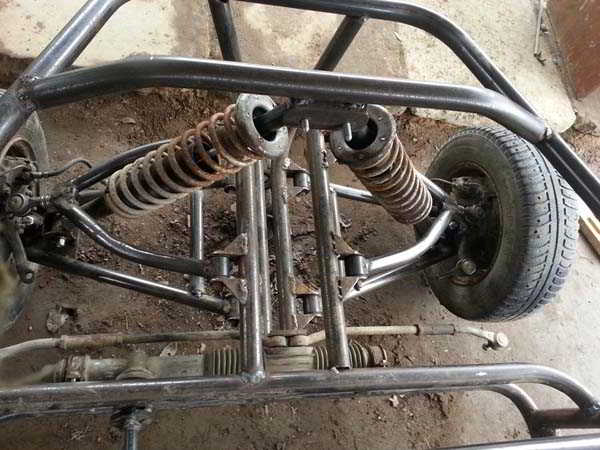

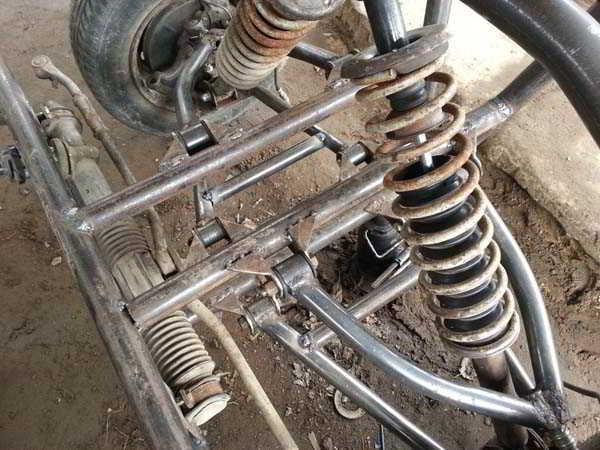

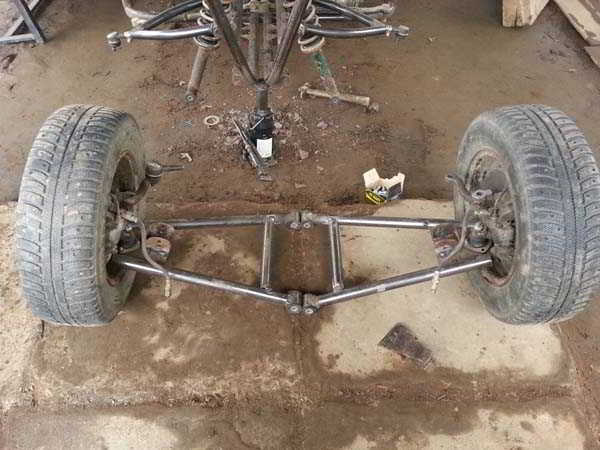

Доработка передней подвески.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

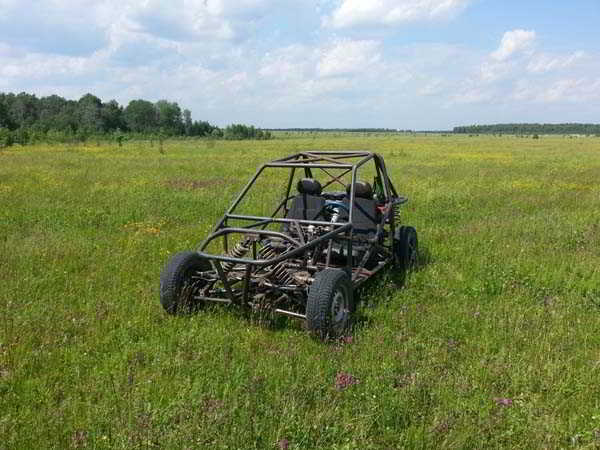

Испытания багги прошёл успешно.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

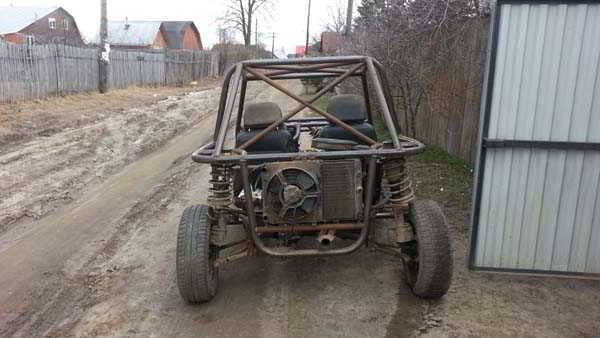

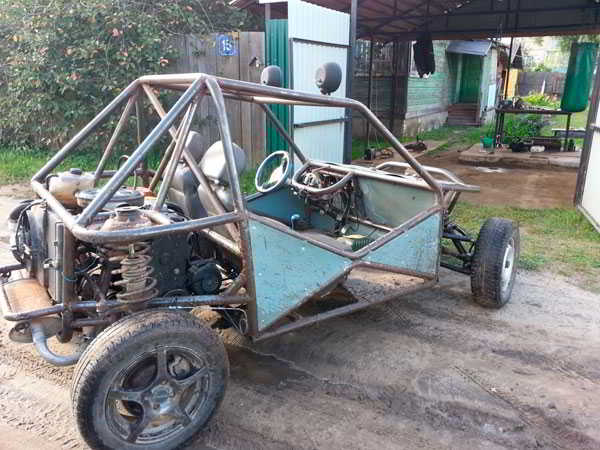

Радиатор системы охлаждения двигателя установлен в задней части авто.

Багги из ВАЗ своими руками: 39 фото изготовления

Установлены фары дальнего света.

Багги из ВАЗ своими руками: 39 фото изготовления



Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

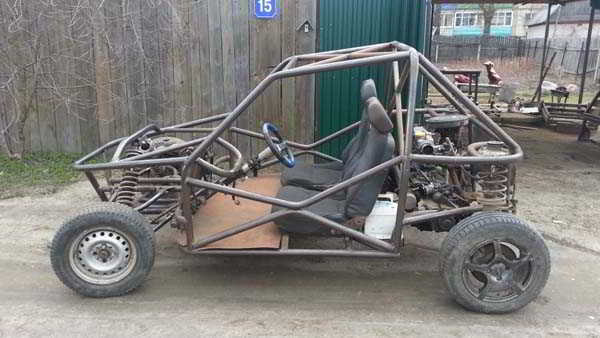

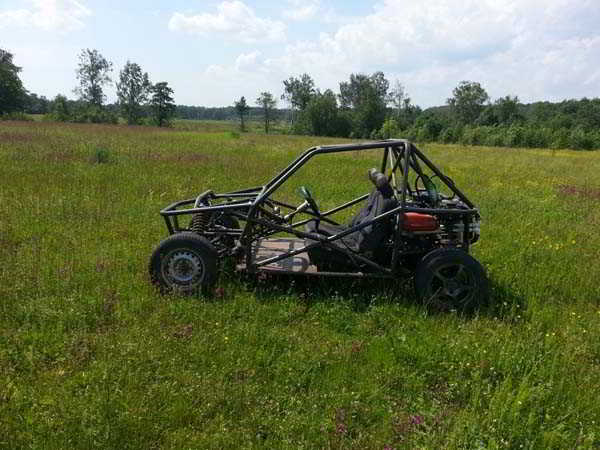

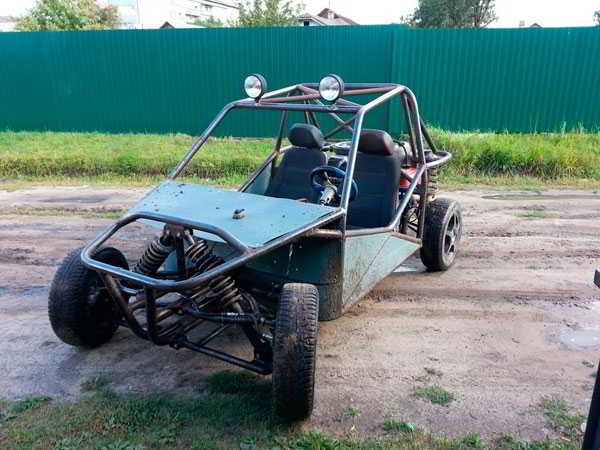

В итоге у автора получился вот такой багги.

  • Колея автомобиля — 135 см.
  • Высота багги 142 см.
  • Длина 280 см.
  • Клиренс – 25 см.

Более подробно о размерах багги автор рассказывает в этом видео.

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Багги из ВАЗ своими руками: 39 фото изготовления

Рекомендую посмотреть интересное видео испытаний багги из ВАЗ от автора самоделки, также вы можете подписаться на канал автора и следить за усовершенствованиями этой самоделки.
