Мощная самодельная печь буржуйка: фото и чертежи прилагаются.

Понадобилось, чем то отапливать гараж 6 х 9 метров, в холодном работать не вариант.

Сначала пробовал греть тепловой пушкой на 3 кВт но толку от неё мало. Затем уже решили сделать самодельную печь буржуйку с теплообменниками.
Конструкция печки показана на фото. Буржуйка сварена из листового металла толщиной 8 мм.

Буржуйка своими руками чертежи

Верхние воздушные теплообменники из труб.

Буржуйка своими руками чертежи

Также имеются теплообменники в топке.

Буржуйка своими руками чертежи

Буржуйка своими руками чертежи

Стоит вентилятор, прогоняет воздух по теплообменникам.

Буржуйка своими руками чертежи

Буржуйка своими руками чертежи

Буржуйка своими руками чертежи

Буржуйка своими руками чертежи

Буржуйка своими руками чертежи

Трубы теплообменника внутри топочной камеры.

Буржуйка своими руками чертежи

Буржуйка своими руками чертежи

Также прилагаются чертежи буржуйки.

Буржуйка своими руками чертежи

Общий вид печки.

Буржуйка своими руками чертежи

Чертежи печки: вид сбоку и сверху.

Буржуйка своими руками чертежи

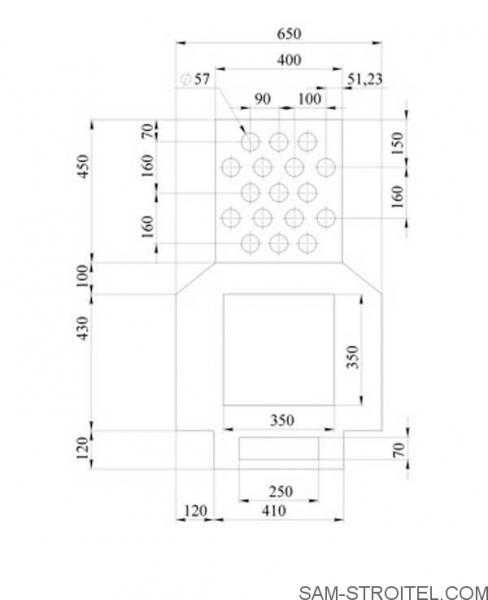

Чертежи печи буржуйки: вид спереди.

Буржуйка своими руками чертежи

Печь получилась довольно мощной, нагревает гараж в миг, самый оптимальный вариант отопления для гаража!
