Подробные чертежи картофелекопалки веерного типа для мотоблока фото и видео приспособления в работе.

Как известно картофелекопалки для мотоблоков есть двух типов, веерная и вибрационная, самая простая в изготовлении копалка веерного типа, её устройство мы и рассмотрим.

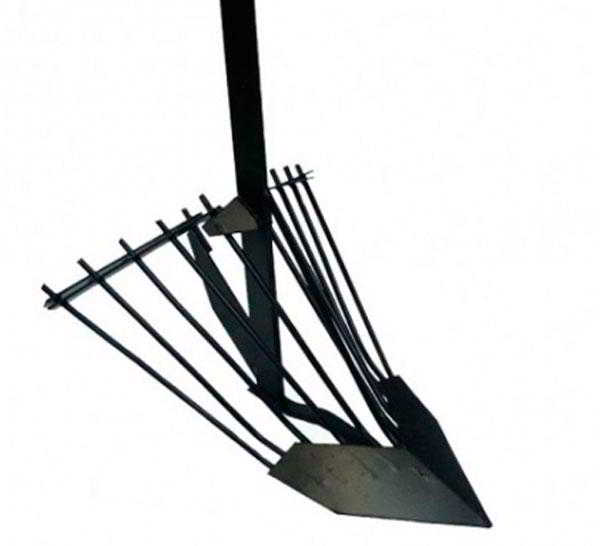

Веерная копалка — это навесное оборудование, в данном варианте для мотоблока, вот так выглядит это приспособление.

Чертежи картофелекопалки для мотоблока: размеры, фото

Устройство для выкапывания картофеля представляет собой плуг с веером из прутьев, в процессе движения мотоблока плуг врезается в почву и поднимает её на решётку из прутьев, в свою очередь прутья разрыхляют и просеивают почву при этом клубни картофеля выкидываются уже поверх почвы.

На видео показан принцип работы веерной картофелекопалки.

Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с размерами и фото.

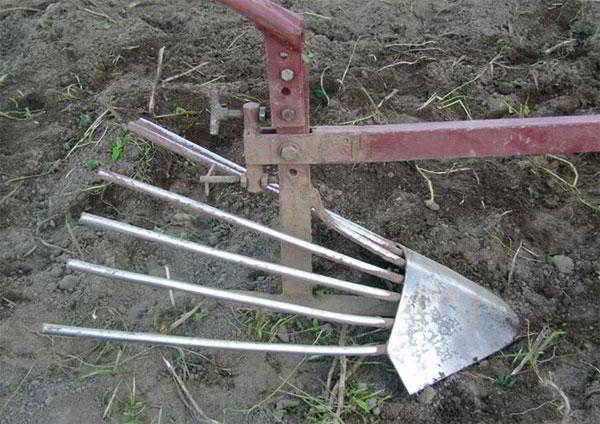

Схема картофелекопалки.

Чертежи картофелекопалки для мотоблока: размеры, фото

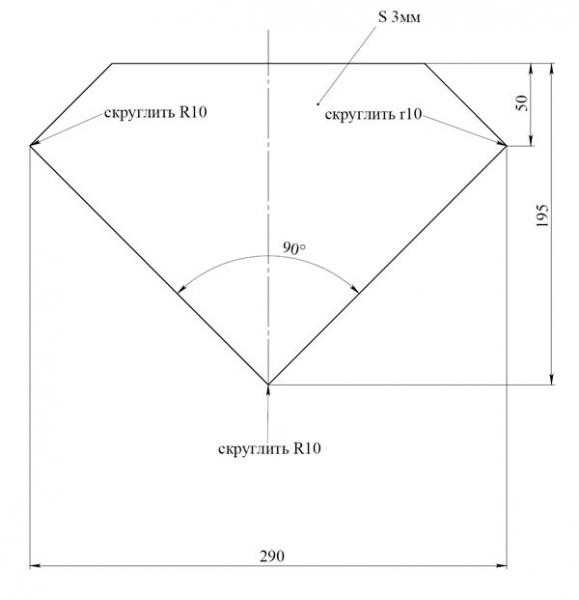

Чертеж картофелекопалки для мотоблока.

Чертежи картофелекопалки для мотоблока: размеры, фото

Самоделка состоит из нескольких частей:

  • Сошка.
  • Полевая планка.
  • Лапа культиватора.
  • Зубья.

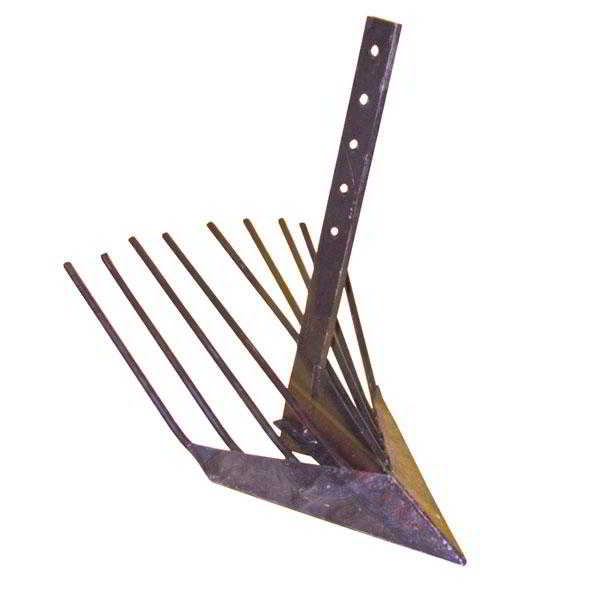

Ещё один вариант.

Чертежи картофелекопалки для мотоблока: размеры, фото

Вариант изготовления плуга под копание картофеля.

Чертежи картофелекопалки для мотоблока: размеры, фото

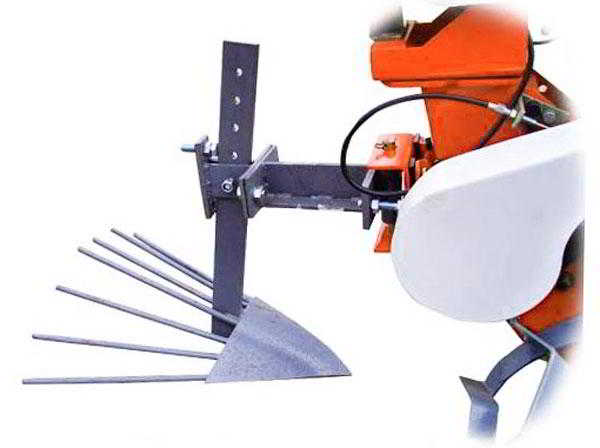

На фото показана система регулировки глубины и угла наклона плуга. Отверстия в сошке позволяют регулировать глубину погружения плуга в почву.

Чертежи картофелекопалки для мотоблока: размеры, фото

Регулировка угла наклона плуга.

Чертежи картофелекопалки для мотоблока: размеры, фото

Чертежи картофелекопалки для мотоблока: размеры, фото

Чертежи картофелекопалки для мотоблока: размеры, фото

В этом видео автор показывает картофелесажалку, сделанную своими руками.
