Естественная вентиляция коттеджа: базовая информация по теме



Кроме основных коммуникаций в жилых помещениях должна быть предусмотрена система воздухообмена, позволяющая улучшить микроклимат. Особого подхода требует вентиляция коттеджа, ведь строения такого типа чаще всего возводятся с применением каменных материалов, которые плохо пропускают воздух. Самым экономичным вариантом является циркуляция потоков естественным путем.

На фото представлен коттедж с закрытыми трубами вентиляции.

Основные преимущества системы

Когда обмен воздушных масс происходит за счет разницы давлений, у индивидуальных застройщиков появляется возможность сберечь финансовые ресурсы. Хотя подобные системы несколько уступают в эффективности своим механическим аналогам, в обычных условиях они могут спокойно применяться.

Простейший вариант системы вентиляции

Рассмотрев их достоинства, можно понять всю выгоду:

• Отсутствие эксплуатационных расходов позволяет экономить на протяженном отрезке времени.
• Невысокая цена основных элементов предоставляет возможность устраивать дешевые системы.
• В связи с отсутствием сложного оборудования риск аварии практически сводится к нулю.
• Достаточная эффективность при работе в обычных условиях, когда нет необходимости в слишком активной смене воздуха.

Простой пример работы системы.

Справка!
Пунктами СНиП 2.08.01-89 предусматривается самая простейшая схема: воздушный поток поступает в помещения через форточки, клапаны, окна и удаляется через вытяжки, расположенные в санитарных узлах и кухнях.

Начальные вычисления на примере

Прежде чем составлять проект вентиляции коттеджа, необходимо сделать предварительные расчеты. С их помощью можно определить нужное количество притока воздуха и его вывода из жилища. В качестве примера возьмем жилое строение, площадь комнат которого представлена в таблице. Высота потолков составляет 3 м.

Тип помещения	Площадь в квадратных метрах
Спальня	20
Детская	24
Гостиная	30
Библиотека	16
Кабинет	18
Туалет	2
Ванная	8
Кухня	20

Потребность людей в свежем воздухе.

Определяется объем необходимого воздуха непосредственно для жилых помещений. В расчет не берется кухня и санитарные узлы. Таким образом, получается: (20+24+30+16+18)x3=324 куб. м/час

Вычисляется количество воздуха с учетом людей, проживающих в доме. На одного человека расходуется в среднем 30 куб. м/час. В нашем случае 5 членов семьи. В связи с этим выходит: 30×5=150 куб. м/час.

Рассчитывает вытяжка на три помещения. Так как результат второго пункта меньше, то берем за основу первый из них. Процентное соотношение будет выглядеть так: кухня – 60, ванная – 25, туалет – 15. Окончательные данные представлены в таблице.

Тип помещения	Вытяжка, куб. м/час
Кухня	194,4
Ванная	81
Туалет	48,6
Итого: 324 куб. м/час

Примечание!
Вентиляция в котельной коттеджа рассчитывается отдельно, так как она будет зависеть от типа оборудования и его характеристик.
Специалисты рекомендуют инсталлировать дублирующий воздухообмен.

Немного о проектировании

Прежде чем будет произведена установка основных элементов, должны быть продуманы все мельчайшие детали. Проектирование вентиляции коттеджа начинается с постановки базовых задач и разработки общей схемы. Последующие эскизы помогут уточнить расположение отдельных узлов, а также маршрутизацию путей.

Устройство притока воздуха

Чтобы обеспечить качественную циркуляцию потоков, на окна или стены устанавливаются специальные клапаны. С их помощью воздушные массы поступают с улицы непосредственно в жилище. Далее посредством вентиляционных решеток они продвигаются в другие помещения.

Строение устройства для притока воздуха.

Процесс установки клапана

Настенные и оконные приточные изделия не нуждаются в подключении к электросети. После инсталляции они не пропускают во внутреннюю часть шумы и различные загрязнения. Для лучшего сохранения тепла в помещении рекомендуется монтировать элемент за радиатором отопления, чтобы поступающий воздух успевал прогреваться.

Работы по установке приточного клапана достаточно просты, поэтому их вполне реально осуществить самостоятельно. Отверстие проделывается с использованием бытового перфоратора и бура. После внедрения устройства во внутреннюю часть следует произвести операции по изоляции.

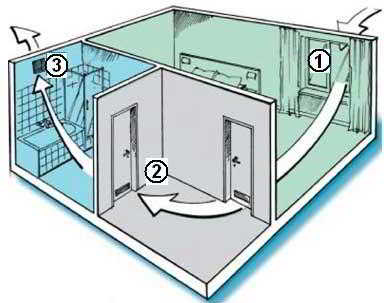

Демонстрируется, как происходит движение потоков.

Инсталляция переточных решеток

Чтобы воздух мог беспрепятственно циркулировать между комнатами, в боковые плоскости вставляются специальные решетки, которые имеют хорошую звуковую изоляцию. Они могут встраиваться в двери или стены. Устанавливать их следует в нижней части, тогда можно добиться хорошего воздухообмена.

В двери или стене вырезается отверстие, соответствующее размерам приобретенной решетки. Ее части вставляются непосредственно в подготовленный проем с каждой стороны. Крепление осуществляется при помощи шурупов.

Так выглядит решетка для пропуска воздуха из одной комнаты в другую.

Создание системы вытяжки

Естественная вентиляция является наиболее простым решением, однако требует тщательного соблюдения правил, иначе функционирование системы будет малоэффективным. Чем меньше будет совершено погрешностей в процессе монтажа, тем лучше станет работать воздухообменная сеть строения.

Распространенные ошибки

• Неправильное расположение вентиляционных решеток приводит к значительному снижению эффективности системы. От потолка следует отступать не более 10 см, чтобы в процессе эксплуатации воздух не застаивался.
• Вентиляционная труба очень часто устанавливается на недостаточную для качественного функционирования высоту. В этом случае отмечается небольшая разница давлений.
• Слишком много извилин в отводном канале приводит к снижению тяги. Если возводится вентиляционная система естественного воздухообмена, то нужно делать отводную магистраль максимально прямой.

Правила установки вытяжной трубы.

Размещение трубопроводов

Когда проводится вентиляция в коттедже своими руками по заранее подготовленному проекту, то чаще всего элементы прячутся в специальные каналы, сделать которые в готовом строении проблематично. Такой способ считается наиболее предпочтительным с точки зрения эстетики. Однако в случае необходимости трубы можно провести без скрытия.

Пример расположения трубопроводов.

Фиксация элементов

Составные части системы могут быть закреплены различными способами. Окончательный вариант зависит от габаритов изделий и формы сечения. Ниже приводятся основные методы фиксации фрагментов сети.

Конечно же, имеются и другие технологии монтажа, но эти зарекомендовали себя с лучшей стороны.

• Воздуховоды с прямоугольным и квадратным сечением, как правило, крепятся с использованием траверсов и специальных шпилек, ограничивающих возможность перемещения. Цена их невысока.
• Фиксация круглых трубопроводов чаще осуществляется с применением шпилек и хомутов. Они совмещаются при помощи болтов. Данный вариант является достаточно надежным, поэтому очень распространен.
• Иногда используются шпильке в паре с перфорированной лентой, однако такой метод имеет много отрицательных моментов. Во-первых, возникают шумовые эффекты. Во-вторых, повышается риск нарушения герметичности. В-третьих, образуется недостаточная жесткость.

Хомуты для фиксации круглых труб.

Дополнение!
Последний из приведенных вариантов отличается дешевизной, поэтому больше применяется для фиксации временных коробов, не предназначенных для длительного периода эксплуатации.

В качестве заключения

Специально для индивидуальных застройщиков была представлена обучающая инструкция, позволяющая получить сведения о том, как может быть устроена естественная вентиляция коттеджа. Такую систему можно создать с минимальными затратами в максимально короткие сроки, особенно если есть хотя бы небольшой опыт в строительной сфере. В качестве дополнительного пособия рекомендуется использовать видео в этой статье.
