Инфракрасная пленка для отопления: преимущества, область применения и монтаж

Когда мы говорим: «Греемся под лучами солнца», то мы непроизвольно выражаемся фигурально, ведь на самом деле солнце нагревает землю, деревья, здания и другое, они же передают полученное тепло окружающему пространству.

По тому же принципу работает инфракрасная пленка для отопления. ИК- излучение называют также тепловым, поскольку именно так его воспринимает его человек —как тепло.

Устройство

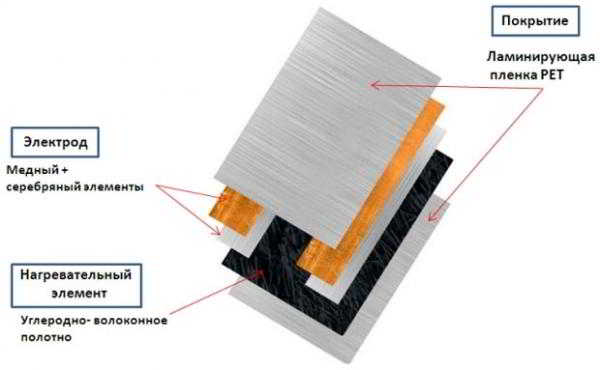

Независимо от производителя ИК-системы включают следующие компоненты:

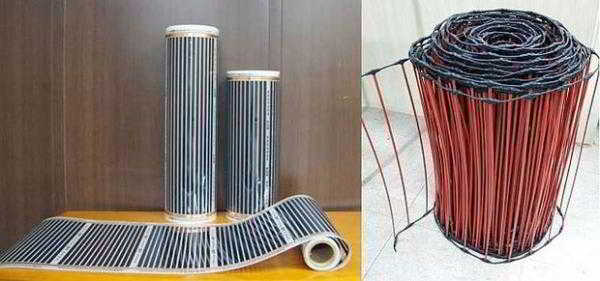

• греющие элементы, они преобразовываю т электроэнергию в тепловую. Они бывают двух видов: биметаллические либо углеродные;

ВниманиеИнфракрасная пленка на пол, имеющая биметаллические греющие элементы не рекомендована к использованию под плитку, в то время как углеродные – ограничений не имеют.

• плотную пленку из полимеров, типа полиуретана или лавсана, которой с обеих сторон ламинированы модули пола. Она играет роль изоляции и защищает от механических нагрузок.

ИК система питается электроэнергией. Подключение проводов осуществляют к проводникам. Они находятся по краям нагревающих элементов. Система также укомплектована термостатом, контролирующим уровень нагрева. Более сложные «умные» модели помимо поддерживания температуры на заданном уровне могут быть запрограммированы пользователем.

• фольга, которая способствует равномерному распределению тепла;

Нагревательная пленка экологична и экономична. Согласно заявлениям производителей оптимальным для организма способом человека является такое отопление. Отзывы потребителей, знакомых с данной технологией на практике, лишнее подтверждение ее полезных свойств.

Чем хороша инфракрасная пленка

Многолетний опыт ставшего классическим конвекционного отопления показал – он недостаточно

эффективный. Это связано с тем, что воздух при нагревании подымается вверх, образуя конвективный поток. Фактически тепловая энергия преимущественно уходит на обогревание потолка, что в принципе совершенно бесполезно. К тому же, как известно, воздух – это один из худших теплопроводников.

Совершенно по иному принципу работает инфракрасный обогреватель. Пленка излучает тепловые лучи, которые проходят через предметы, встречающиеся на пути и нагревают их, а они окружают теплом всех присутствующих. К тому же, если нет восходящих потоков, значит, нет и сквозняков или пыли.

Нагревание воздуха от вторичного излучения создает оптимально комфортную зону для проживания, и при этом не изменяется ни его химический состав, ни органика, ни уровень кислородных соединений, ни уровень влажности.

Волновой спектр ИК излучения в основном соответствует человеческому организму и когда человек поглощает волны, он как бы согревается изнутри. Поэтому при устройстве таких полов температура в помещении субъективно воспринимается выше. Это неоспоримое преимущество инфракрасной пленки для теплого пола. Отзывы потребителей говорят о том, что если помещение недостаточно прогрелось, в нем все равно очень комфортно.

Так же она намного быстрее прогревает помещение на фоне других систем обогрева.

Важным аргументом в ее пользу считается то, что излучение этого спектра не просто безвредно, а очень полезно – намного интенсивнее образуются отрицательные ионы, а они положительно влияют на организм человека. К тому же интенсивность электромагнитного излучения в сотни раз меньше, чем у обычного телевизора, хотя общая площадь теплого пола больше.

На заметкуИнфракрасная греющая пленка с легкостью заменяет несколько систем ионизации воздуха типа широко известной лампы Чижевского.

Однако помимо этих неоспоримых преимуществ существует ряд характерных недостатков. Главный из них – соблюдение правильности подсоединение электрического кабеля к пленке. При несоблюдении технологии возможно нарушение сопротивления, что может повлечь за собой снижение технических характеристик.

Следующее, на что нужно обратить особое внимание – возможный ремонт терморегулятора теплого пола. В большинстве случаев выполнить эту работу самостоятельно не представляется возможным. Единственный вариант исправления неисправности – зачистка клемм в устройстве. Но это поможет только в том случае, если сбой функционирования произошел в результате окисления.

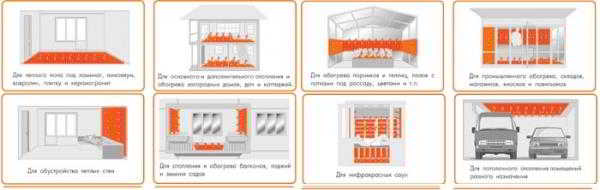

Сфера применения

Может эффективно справиться с функцией основного источника тепла исключительно в регионах, отличающихся мягким климатом либо когда снаружи не очень холодно. В противном случае она будет эффективна только как временный, локальный либо аварийный обогрев.

Стоит отдельно остановиться на локальном обогреве. ИП позволяет установить индивидуальный тепловой режим в различных участках того же помещения. Если того потребуют обстоятельства, систему можно частично отключить.

Область их применения выходит за рамки жилых либо общественных помещений. Их успешно укладывают в любом месте, куда сложно проводить центральное отопление, к примеру, гаражи, теплицы или сараи.

Инфракрасная пленка 12 вольт помогает безопасно обогревать места, где не рекомендуется укладывать ИК систему с напряжением 220 В: начиная от сидений в автомобиле и кончая полом в ванной или ковриком для четвероногого питомца.

Монтаж

• На плане комнаты отмечают места, где предполагается расположить крупную мебель. Следует учесть, что ИП не укладывают также по периметру с отступом от стены в 20 см. Эти участки также отмечаются на плане. Далее замеряют оставшуюся свободной площадь и рассчитывают количество необходимого материала.
• Терморегулятор располагают рядом с проводкой с учетом, что он должен обслуживать порядка 15 м2 площади.
• На пол кладут теплоотражающий экран, к примеру, фольгу и проклеивают стыки скотчем. В этом случае излучение будет уходить внутрь комнаты.

montaj-1

montaj-2

• Затем укладывают саму ИП медными частями контактов в сторону пола по направлению стены, где расположен терморегулятор. При необходимости ее разрезают по специальной заводской разметке. Открытые участки изолируют с двух сторон. Как правило, для этого применяют пленочную изоляцию из битума.

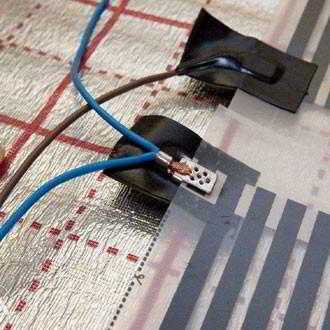

• К медным шинам без изоляции подключают металлические зажимы. Одна из его сторон вкладывается между контактом и нагревательной ИП, а другая под нее и зажимается пассатижами.

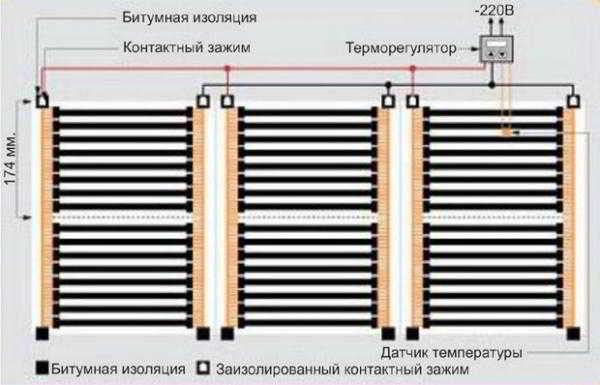

• К зажимам параллельным соединением подключают провода. Используют параллельное подключение. Полученные соединения изолируют, используя битум или силиконовый герметик, и закрепляют скотчем.

На заметкуНужно учитывать: чем длиннее полотнища греющих секторов, тем меньше контактов. При этом длина полосы не может быть больше 8 м.

• На ближайшую от терморегулятора секцию пленки монтируют термодатчик. Его размещают между пленкой и фольгированным экраном непосредственно на углеродную секцию.
• Остается проверить работоспособность системы. После включения теплого пола в сеть проверяется напряжение, работа терморегулятора, термодатчиков и других элементов системы.
• Завершив проверку, переходят к укладке напольного покрытия.

Расчет мощности

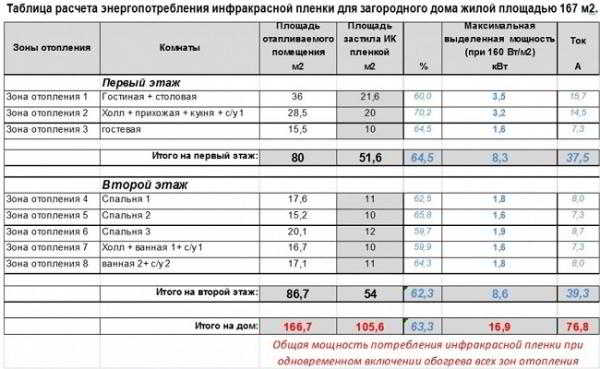

На первом этапе необходимо определить оптимальную мощность, которой должна обладать инфракрасная нагревательная пленка. Для этого понадобятся характеристики помещения — его площадь, объем и уровень тепловых потерь. Также большое значение имеет место установки нагревательных элементов.

Сначала вычисляется наиболее эффективная площадь покрытия. Традиционная установка на пол имеет ряд минусов. Прежде всего это запрет на монтаж в тех местах, где будет стоять мебель. Альтернативным способом является установка на потолок. Таким образом можно обеспечить максимальную площадь воздействия ИК излучения.

Затем рассчитывается оптимальная мощность. Она зависит от тепловых потерь в комнате. Для зданий с хорошим уровнем утепления можно воспользоваться соотношением 1 кВт тепловой энергии на 10 м² площади. Дополнительно учитываются характеристики конкретной комнаты. Так, для ванной потребуется большая тепловая мощность для поддержания комфортного уровня температуры. Чтобы не проводить самостоятельные расчеты можно воспользоваться данными из таблицы.

Тип помещения	Мощность Вт/м²
Кухня	От 110 до 130
Ванная	От 120 до 1540
Утепленный балкон (лоджия)	180
Гостиная и спальня	От 110 до 120
Коридор	От 115 до 130

Порядок вычисления эффективной площади обогрева для отопления инфракрасной пленкой заключается в следующем.

Определяется место монтажа нагревательных элементов.

Рассчитывается полезная площадь. Обычно она составляет около 75% от всей поверхности.

Умножение значения полезной площади на требуемую мощность инфракрасной греющей пленки.

Также учитываются климатические особенности конкретного региона. Для южных областей можно применить понижающий коэффициент от 0,85 до 0,9. В северных регионах наоборот необходимо увеличить мощность отопления для поддержания нормального уровня температуры. Немаловажное значение имеет потребляемая мощность и параметры электрического тока. Для локального обогрева может использоваться инфракрасная пленка 12 вольт. Она устанавливается на сидение автомобиля и предназначена для поддержания нужного уровня нагрева в салоне машины.

СоветДля точности расчетов рекомендуется воспользоваться специальными программами. Они учитывают материал изготовления стен и пола, определяют зависимость номинальной мощности от этажности здания.

Популярные бренды: rexva, q term, heat plus

Немаловажное значение имеет качество нагревательных элементов. Оно напрямую зависит от соблюдения технологии изготовления и характеристик применяемых материалов. В настоящее время на рынке представлен ряд производителей, продукция которых отвечает мировым требованиям. Особое внимание рекомендуется уделить южнокорейским брендам.

При выборе необходимо обратить внимание не только на качество инфракрасной пленки для обогрева, но и на комплектацию. Обычно в нее входят соединительные элементы для подключения к электросети, датчик температуры и терморегулятор. Если же они отсутствуют — эти комплектующие необходимо приобрести отдельно. Представим вашему вниманию обзор трех популярных марок южнокорейского производства.

• RexVa. Используют его и как основной, так и дополнительный источник отопления для домов, школ и других зданий, а также для прогрева ИК сауны и организации физиотерапевтических процедур при хронических заболеваниях. Нагревательным элементом служат углеродные полосы, покрытые высокопрочным полиэстером. Воздушная прослойка в районе контакта сведена к минимуму за счет ламинирования.

Отличительной особенностью является практически нулевой показатель электромагнитного поля.

Основные технические характеристики:

• Ширина рулона — 500 мм (120 Вт/м²) и 1000 мм (240 Вт/м²);
• Толщина пленки — 0,3 мм;
• Длина полосы от 80 до 100 м;
• Показатель максимальной температуры +60°С.

Дополнительно производитель предлагает несколько типов терморегуляторов — механических и электронных.

• Q-TERM. ИП используют в жилых и подсобных помещениях, офисах и других с повышенной интенсивностью прохождения. Используются также для обогрева стен или потолка. Довольно популярны эти системы в качестве временного отопления для бытовок или недостроенных частных строений. Мощность нагрева полов – до 220 Вт на кв. м., а температура достигает 90 градусов.

Обладая аналогичными техническими характеристиками, инфракрасная пленка q term имеет более широкий диапазон моделей по мощности. Этот показатель зависит от ширины рулона. В настоящее время компания предлагает следующие типы пленочных нагревательных компонентов:

• Term 502. Номинальная мощность составляет 100 Вт/м²;
• Term 802. Для нее этот показатель равен 160 Вт/м²;
• Term 1002. Самая мощная модель, который может обеспечить тепловую энергию 200 Вт/м².

После достижения нужно уровни температуры для ее поддержания система будет потреблять порядка 35% от максимальной мощности.

• Heat Plus. Нагревательным элементом служит армированная карбоновая паста, нанесенная на пленку. Таким образом, полученное сплошное покрытие обеспечивает КПД порядка 98%. Мощность нагрева полов – до 450 Вт на кв. м., а температура достигает 70 градусов. Форма выпуска – стандартные рулоны, имеющие либо сплошной, либо полосатый слой.

Для выбора оптимальной модели рекомендуется ознакомиться с отзывами об инфракрасной пленке для теплого пола. Однако при этом нужно учитывать их субъективность. Во многом качество работы данной системы теплоснабжения зависит от правильности монтажа и эксплуатации. Зачастую инфракрасная пленка для отопления применяется в качестве дополнительного источника тепловой энергии.
