Использование пластиковых труб большого диаметра: размеры, монтаж

Пластик уже давно перестал восприниматься как непрочный, буквально одноразовый материал, пригодный только для производства игрушек и других мелочей. Теперь модифицированный пластик обладает не худшими свойствами, чем металл, а иногда является и более предпочтительным. Полимерные трубы крупных диаметров используются даже в сферах, требующих повышенной ответственности, — при прокладке нефте- и газопроводов, отопительных и канализационных систем.

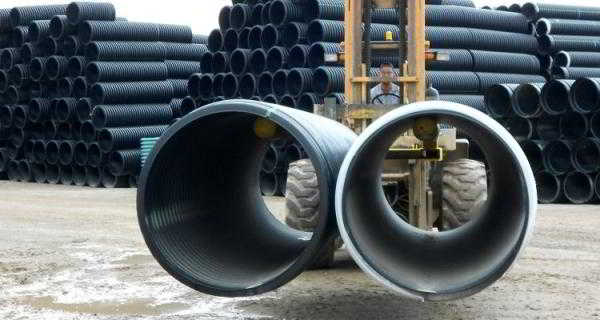

Трубы большого диаметра из полимерных материалов способны конкурировать со стальными при устройстве магистралей разной сложности

Где используются пластиковые трубы большого диаметра?

К категории труб большого диаметра относятся изделия со следующими габаритами: их диаметр составляет от 500 до 1200 мм (также существуют изделия с диаметром до 2000 мм). Огромную популярность данные разновидности продукции из пластика получили благодаря неплохим техническим характеристикам, долговечности и низкой рыночной стоимости. Актуальным использование труб крупных диаметров стало в следующих областях промышленности и снабжения:

1. замена водопроводных систем бытового назначения, которые раньше использовались исключительно бетонные (или асбестоцементные);
2. замена и реконструкция старых чугунных или стальных водопроводных и канализационных коммуникаций: в данном случае чаще всего применяются полипропиленовые пластиковые трубы больших диаметров, так как именно этот материал гарантирует отсутствие отложений на стенках системы благодаря своей гладкости;
3. подача и транспортировка сред, пребывающих под высоким давлением – как в бытовом использовании (напорные системы), так и в промышленности. Пластиковые трубы широко применяются для транспортировки от месторождений нефти и газа даже по морю: в таком случае трубопровод собирается на суше, а затем затопляется;
4. укладка подземных коммуникаций – толстостенный пластик чрезвычайно прочен (по этому показателю пластмасса значительно превосходит хрупкий бетон), поэтому вполне способен выдерживать нагрузки грунта;

Это интересно! В зависимости от того, к какому классу жесткости относится изделие, трубопровод может быть погружен на глубину от 2 до 16 метров.

5. установка ливневых, бытовых или дренажных канализаций в районах с многоэтажными домами или частными застройками, в промышленных зонах.

Из труб большого диаметра монтируются магистрали с высокой пропускной способностью

Трубопроводы крупного диаметра одинаково успешно используются во всех сферах, где требуется транспортировка жидкостей и других сред в масштабных объемах.

Разновидности крупногабаритных пластиковых труб

Классификация пластмассовых труб производится по типу пластика. Существует три разновидности материалов, из которых производятся изделия для пластиковых трубопроводов:

1. Поливинилхлоридные трубы. Данная категория пластиковых изделий применяется только в двух случаях – в качестве основы для канализационных систем и как наружный слой для водопроводных конструкций. Ограничения на использование ПВХ труб связано с тем, что этот материал со временем начинает выделять токсические вещества.
2. Полипропиленовые трубы. Изделия с достаточно жесткими стенками, устойчивыми к перепадам температур, благодаря чему они получили свое распространение даже при устройстве систем отопления. Они обладают звукоизоляционными свойствами, а также химически инертны к агрессивным веществам и кислотам. Это качество делает их пригодными для эксплуатации в масштабных канализационных системах.
3. Полиэтиленовые трубы. Пластиковая труба из полиэтилена отлично переносит низкие температуры, отчего часто используется в северных регионах. При взаимодействии с горячими средами структура полиэтилена необратимо меняется. Для нужд отопления и других сфер, связанных с высокой температурой транспортируемых сред, используется модифицированная разновидность полиэтилена – ПЭ-С, или сшитый полиэтилен.

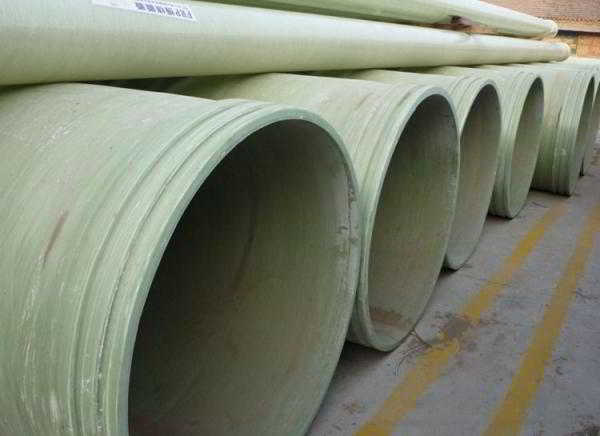

Полипропиленовые трубы считаются универсальными, они выдерживают большие нагрузки и не требуют особых условий эксплуатации

Наиболее качественным, надежным и универсальным вариантом среди пластиковых труб больших размеров считается полипропиленовые изделия. Иногда полипропиленовые системы армируют, что способствует увеличению их срока эксплуатации.

Преимущества пластиковых трубопроводов больших диаметров

Распространенность полимерных труб крупных диаметров можно объяснить наличием следующих положительных качеств:

Пластик не теряет своих свойств при постоянном взаимодействии с влажными средами, при том, что основной проблемой металлических изделий является их подверженность возникновению коррозийных образований.

• пластмассовый трубопровод может беспроблемно эксплуатироваться не меньшее количество времени, чем бетонный или металлический. Некоторые производители дают гарантию на полимерные изделия, составляющую порядка 50 лет. Для сравнения, гарантийный срок работы металлического трубопровода составляет всего 20-25 лет;
• проводимость тепла у пластиковой трубы большого диаметра значительно ниже, чем у изделий из других материалов, следовательно, и потери тепла будут меньшими;
• цены на пластиковые трубы более чем приемлемые: в зависимости от диаметра, класса жесткости и толщины стенки стоимость одного погонного метра пластмассовой трубы может составлять от 20 рублей до 800 рублей;
• при производстве пластмасс не используются токсические вещества. В целом пластиковые трубы можно назвать экологичными изделиями (исключение – поливинилхлоридные изделия, признанные токсичными);
• практически идеально гладкая поверхность пластика, не подверженная зарастанию и образованию солевых отложений и налетов. Это значит, что просвет трубы не будет уменьшаться со временем, а в трубопроводе не будут размножаться бактерии и другие вредные микроорганизмы;
• пластик имеет небольшой вес, что упрощает и удешевляет транспортировку крупных партий труб больших диаметров.

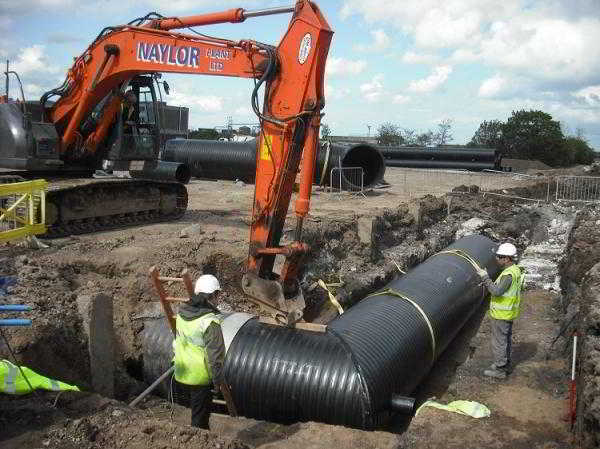

Пластиковый трубопровод можно проложить и под землей, и под водой, он способен безаварийно функционировать десятилетиями

Наряду с большим количеством преимуществ у любых пластмассовых труб есть и недостатки. Среди них недостаточная устойчивость к работе в высокотемпературных условиях. Однако, в последнее время выпускается множество улучшенных вариантов пластмасс, способных к эксплуатации в системах горячего водоснабжения и отопления.

Еще одной сложностью является то, что разные виды пластика требуют особого вида крепления (разные температуры плавления, фитинговое крепление). Это необходимо учитывать использовании в одной линии нескольких разновидностей пластмассовых труб.

Также при наземной прокладке пластиковых трубопроводов следует помнить о том, что некоторые виды пластмасс постепенно разрушаются под воздействием ультрафиолетовых лучей. Для лучшей сохранности трубопроводных линий требуется изоляция.

Диаметры и классы жесткости крупногабаритных пластиковых труб

Один из главных показателей, на который следует опираться при выборе пластмассовых труб крупных диаметров – это их класс жесткости. Это понятие основывается на информации о допустимой глубине укладывания трубопровода в грунт. От класса жесткости также зависит внутренний диаметр изделия.

Ассортимент крупногабаритных труб включает в себя позиции, приведенные в таблице.

Таблица 1

Класс жесткости пластмассовой трубы	Максимально возможная глубина укладки в грунт, не более	Диаметры изделий
Изделия для надземных трубопроводов	—	500 мм, 880 мм, 1400 мм
SN2	2 м	600 мм, 900 мм, 1500 мм
SN4	2-4 м	680 мм, 970 мм, 1600 мм
SN6	4-6 м	700 мм, 1000 мм, 1800 мм
SN8	6-8 м	780 мм, 1170 мм, 2000 мм
SN12	8-12 м	800 мм, 1200 мм, 2200 мм
SN14	16 м	850 мм, 1300 мм, 2400 мм



Выбор пластиковых труб зависит от характеристик системы. Главная задача крупногабаритной трубы – выдерживать максимальное давление транспортируемой среды. При выборе изделия оптимального диаметра важна информация о том, какое количество среды должно быть передано в системе за определенный промежуток времени. Использование трубы слишком малого диаметра может повлечь за собой разрыв стенок изделия, а слишком большого – снижение давления в общей системе.

Диаметр труб — важный параметр, от которого зависит работоспособность построенной из них магистрали

Другим фактором, влияющим на выбор пластикового трубопровода, является постоянная температура в системе, так как все виды пластика имеют различную предельную температуру.

Как производится монтаж труб крупных диаметров?

Крупногабаритные трубопроводы требуют повышенной прочности соединений, что бывает достаточно затруднительно с учетом большого диаметра изделий.

Методы соединения труб делятся на разъемные и неразъемные. Первый способ предполагает возможность демонтажа соединения в случае необходимости и его повторной сборки. При неразъемном способе повторное использование деталей становится невозможным, соединение достигает прочности монолита (отклонение в прочности ыв месте стыка составляет не более 10%). Неразъемное соединение чаще всего предполагает под собой сварку, которая производится при помощи специального промышленного сварочного оборудования и электромуфт.

Важно! Неразъемные соединения применяются тогда, когда необходима максимальная прочность трубопровода и сведение к минимуму любой вероятности протечки. Например, планируется использовать систему под большим давлением.

Стыковая сварка производится согласно такой технологии:

1. Торцы труб надежно закрепляются в сварочной машине.
2. Участки отрезков подготавливаются к сварке, разогреваются при помощи специальной нагревающей плиты.
3. Отрезки соединяются, место шва выравнивается и становится абсолютно незаметным.

Одним из вариантов разъемного соединения крупногабаритных труб является раструбный метод

Электромуфтовая сварка выполняется с применением соединительных деталей, имеющих в своей конструкции встроенный нагревательный элемент. Благодаря этой части производится равномерная расплавка пластика изнутри, что обеспечивает полную герметичность соединения.

В некоторых случаях все требования системы могут удовлетворить и разъемные соединения. Они также будут обладать достаточным уровнем надежности. Монтаж разъемным способом производится с использованием фланцев или раструбных деталей.

Раструбный и фланцевый метод соединения целесообразен в тех случаях, если монтируется безнапорный канализационный или сточный трубопровод.

Такое изделие, как пластмассовая труба большого диаметра, может заслуженно считаться материалом будущего. Пластиковые изделия набирают всё большую популярность во всевозможных сферах бытового обслуживания и промышленности. Свойства полимеров ежегодно совершенствуются, поэтому, возможно, уже в течение короткого времени в продаже появится пластик, способный стать полноценной заменой тяжеловесным металлам.
