Изготовление вентиляции в частном доме: особенности процесса



Для частных и многоэтажных жилых домов, производственных и общественных зданий, школ, детских садов и лечебных учреждений изготовление системы вентиляции происходит по одному и тому же принципу и из одинаковых материалов, если дело касается металла. Основную часть этих конструкций составляют воздуховоды, которые делаются на специальных станках в основном из оцинкованной листовой стали и алюминиевых сплавов (такие трубы в небольших количествах также можно изготовить кустарным способом).

Изготовление вентиляции в частном доме: особенности процесса

Изготовление воздуховодов вентиляции из металлических труб

Помимо жёстких труб делают ещё и гофрированные, а также изготавливают приточно-вытяжные зонты и щели, тройники и угловые фитинги для поворотов. Обо всём этом ниже, а в помощь — видео в этой статье.

Вентиляция

Примечание. Вентиляционные системы могут быть приточными, вытяжными и приточно-вытяжными, каждая из которых может быть либо естественной, либо механической (принудительной). Кроме того, приточные и вытяжные системы могут быть общего или местного назначения. Второй вариант чаще всего используется на производстве, так как цена на энергозатраты в данном случае значительно ниже.

Станки

Изготовление вентиляции в частном доме: особенности процесса

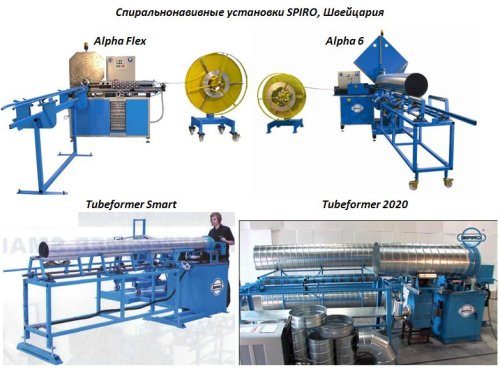

SPIRO Tubeformer 2020

Tubeformer 2020 представляет собой спирально-навивной стан, изготовленный швейцарской компанией SPIRO (цена соответствующая качеству продукции) для производства воздуховодов крупного размера, как для потребностей воздухообмена, так и для изготовления пенополиуретановых оболочек для шахт и мостов.

Диапазон сечения изготавливаемых труб колеблется от 80 мм до 2000 мм, с толщиной стенок от 0,4 мм до 2,0 мм, но длина продукции при этом не ограничивается. Станок потребляет 11кВт, 3×380В и 50Гц электроэнергии.

Изготовление вентиляции в частном доме: особенности процесса

SPIRO Tubeformer 1602 PRO

Tubeformer 1602 PRO представляет собой спирально-навивной стан, изготовленный швейцарской компанией SPIRO для изготовления воздуховодов крупного размера, как для потребностей воздухообмена, так и для изготовления пенополиуретановых оболочек для шахт и мостов.

Диапазон сечения изготавливаемых труб колеблется от 80 мм до 1600 мм, с толщиной стенок от 0,4 мм до 1,5 мм, но длина продукции при этом не ограничивается. Станок потребляет 15кВт, 3×380В и 50Гц электроэнергии.

Изготовление вентиляции в частном доме: особенности процесса

SPIRO Plasmacutter Florett

Plasmacutter Florett — это станок плазменной резки с широким спектром листового металла, производимый компанией SPIRO и оснащённый компьютерной программой управления, которую настраивают своими руками для обеспечения трёхмерного моделирования деталей, в частности вытяжных зонтов, щелей и разных (круглых, овальных, прямоугольных) фитингов.

Рабочий стол данной модели имеет 3000×1500 мм, на общей поверхности 3990×2140 мм, траверс, со скоростью движения 40 мм/мин и точностью реза до 0,5 мм. При этом AC Servo 4000И, 50/60Гц и 2,5кВА, а Plasma 60А, 230/400В, 3 Phases 11кВА, с общей массой 780кг.

Изготовление вентиляции в частном доме: особенности процесса

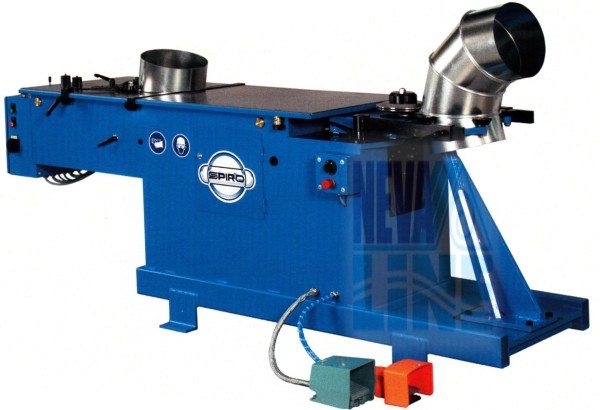

SPIRO Gorelocker COMBI T

Gorelocker COMBI T, как на фото вверху — это станок для изготовления сегментных отводов и других фасонных изделий сделан швейцарской компанией SPIRO и в данной области признан лидером среди производителей такого оборудования.

Диаметр отводов имеет от 125 мм до 1250 мм при толщине стенки от 0,4 мм до 1,5 мм для чёрной стали, от 0,4 мм до 1,0 мм для нержавеющей, от 0,4 мм до 1,5 мм для алюминия и от 0,4 мм до 1,25 мм для меди. Параметры электросети 5кВА/400В/50Гц, 3 фазы.

Изготовление вентиляции в частном доме: особенности процесса

SPIRO Stitchwelder 1000/1270/1540

Stitchwelder 1000/1270/1540 — это станки шовной сварки отличного качества, производимые швейцарской компанией SPIRO и их используют для сваривания труб без повреждения лицевой части обрабатываемого металла. Это позволяет не прибегать к герметической покраске изделий.

В зависимости от модификации агрегата 1000/1270/1540 длина свариваемого шва может быть 50/1000/50-1270/50—1500 мм, нахлёст 6/8/8 мм соответственно, при толщине металла 0,4-1,0 мм, диаметре заготовки 75-1000 мм. Диаметр медной проволоки с круглым сечением для сваривания 2,0 мм, а скорость сваривания шва от 3м/мин до 1212м/мин (инструкция для выбора режима прилагается).

Круглое и прямоугольное сечение

Изготовление вентиляции в частном доме: особенности процесса

Круглые воздуховоды

  • На промышленных предприятиях, как правило, используются именно круглое сечение вентиляции — изготовление вентиляционных воздуховодов такого сечения понижает аэродинамическое сопротивление при транспортировке воздуха в каналах, а также, что очень важно, значительно понижает уровень шума. На изоляцию такой продукции либо вообще не затрачивается средств, либо она минимальна, что в обоих случаях экономит бюджет предприятия или организации. Для работы всей системы не нужны слишком мощные двигатели для вентиляторов, следовательно, экономический эффект наблюдается и с этой стороны.
  • Плотность стыков таких вентиляционных воздуховодов очень высока, что обеспечивает минимальную утечку воздуха, следовательно, это уменьшает теплопотери. Если компания, производящая такое оборудование обладает полным набором всех станков (в этой статье перечислены только основные из них), то вы можете заказать систему любой сложности.

Изготовление вентиляции в частном доме: особенности процесса

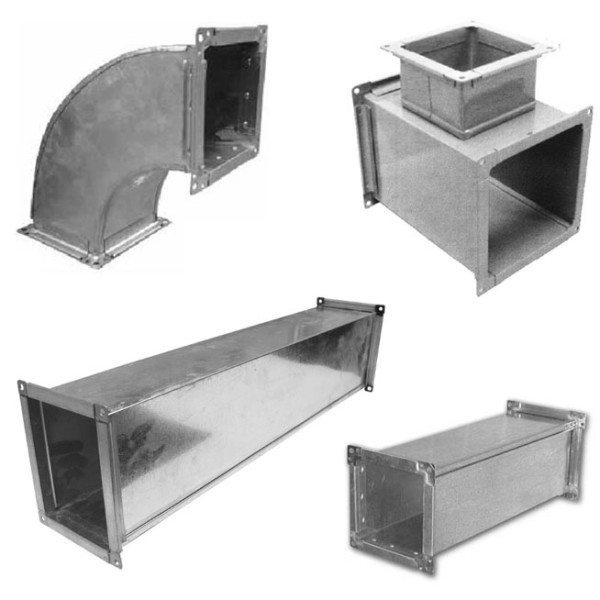

Прямоугольные воздуховоды и фитинги

  • Основным преимуществом прямоугольника перед кругом является его меньшая высота при одинаковой площади сечения, поэтому, продукцию с квадратным сечением чаще всего используют для монтажа в невысоких помещениях. К тому же, прямоугольник легче разместить в декоративном коробе меньших размеров.

Примечание. Для монтажа вентиляции в частном доме обычно применяют прямоугольные воздуховоды, хотя некоторые элементы могут быть круглыми, например, соединение кухонной вытяжки с вентиляционным окном.

Заключение

В заключение можно сказать несколько слов про изготовление вентиляционных решеток. Они могут быть жёсткими и регулируемыми, с одними или двумя рядами жалюзи или задвижкой. Производятся из пластика, оцинкованной стали и алюминиевых сплавов.
