Как разметить фундамент для дома своими руками, пошаговая инструкция

Ни одно здание, включая жилой дом, не может обходиться без прочного, правильно залитого фундамента.

Чтобы он получился надежным, строители не только должны использовать подходящий бетон и арматуру, но также важно знать, как разметить фундамент для дома своими руками.

От правильности разметки не будет зависеть прочность здания, однако от ее точности будет зависеть правильность углов, длина стен и их симметричность.

Какие нужны инструменты и приборы

Первым делом необходимо устранить с участка мусор и различные лишние предметы, затем территория выравнивается. После этих процедур можно приступать к подготовке приспособлений, которые потребуются для разметки будущего фундамента.

Как разметить фундамент для дома своими руками, пошаговая инструкция

Комплект инструментов будет состоять из:

  • рейки, длиной 2 метра, чтобы выполнять горизонтальную разметку;
  • колышки (желательно из древесины), они должны быть заострены с одной стороны, их длина – в пределах 1-1,5 метра;
  • мягкая проволока, капроновая нитка или прочный шнур;
  • рулетка длиной 5-10 метров, в зависимости от длины будущих стен;
  • гвозди, саморезы;
  • кувалда, вместо нее подойдет большой молоток;
  • отвес;
  • водяной уровень;
  • ножницы
  • угольник.
  • Эти инструменты помогут максимально точно выполнить разметку фундамента.

    Правила измерения диагонали для фундамента

    Самый простой метод, как верно измерить диагональ для будущего фундамента – использовать теорему Пифагора. Для этой теоремы необходимо точно знать, какая будет ширина и длина здания.

    Как разметить фундамент для дома своими руками, пошаговая инструкция

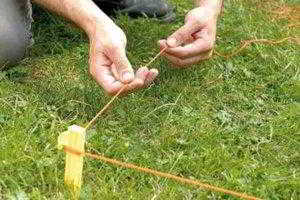

    Первым делом вбивают колышек в месте, где будет угол фундамента. От этого колышка натягивают шнур или проволоку по линии будущей стены.

    Данный шнур закрепляется к другому колышку, где будет находиться следующий угол фундамента. Строго перпендикулярно к натянутому шнуру натягивают еще один шнур, его длина будет равняться длине 2-й стены дома.

    После этого обязательно проверяют, под прямым ли углом натянуты два шнура. Чтобы это проверить, проще всего использовать формулу Пифагора. Она позволяет точно определить, какую длину будет иметь диагональ. Катеты в нашем случае – это натянутые 2 шнура.

    Как разметить фундамент для дома своими руками, пошаговая инструкция

    Теорема Пифагора гласит, что квадрат гипотенузы равен сумме квадратов катетов. Исходя из этой формулы, если длина одного катета 3 метра, а длина второго – 4 метра, то гипотенуза обязательно будет иметь длину 5 метров.

    Вне зависимости от того, какая длина натянутых шнуров, на них делают отметки, например, маркером – 3 и 4 метра.

    Если угол правильный и равен 90 градусам, то диагональ получится ровно 5 метров. Если она будет больше или меньше, значит, угол не прямой.

    Для точного расчета длины диагонали необязательно проводить вычисления по формуле, можно воспользоваться онлайн калькулятором, в который просто вводят длину двух сторон, а программа сама вычисляет диагональ.

    Посмотрим видео о том, как правильно разметить фундамент своими руками:

    Ровная разметка фундамента сложной формы

    Легче всего размечать прямоугольные формы , в этом случае обычно не возникает никаких сложностей. Но иногда приходится сооружать постройки, имеющие сложные формы.

    Как разметить фундамент для дома своими руками, пошаговая инструкция

    В таком случае разметка будет несколько сложнее, однако не настолько, что это невозможно сделать самостоятельно.

    Выполняя сложную разметку, специалисты делают следующее:

  • всю будущую постройку заключают в прямоугольную разметку, при этом исключают любые выступающие элементы;
  • создают на земле разметку прямоугольной формы, при этом обязательно выполняют проверку обеих диагоналей, при необходимости поправляют прямоугольник;
  • размечают оставшиеся углы, как и в случае прямоугольной постройки, но при этом натягивают проволоку от имеющихся границ, то есть делают еще несколько прямоугольников;
  • для каждого прямоугольника проверяют диагонали, чтобы каждый размеченный элемент имел угол строго 90 градусов.
  • Таким образом, можно выполнить точную разметку постройки любой сложности. Главное – не торопиться, лучше два раза все перепроверить, чтобы наверняка получить точные замеры.

    Порядок выполнения работы по разметке фундамента

    Первым делом определяют, в каком месте на участке будет располагаться жилой дом. Важно тщательно продумать местоположение постройки, чтобы отступы от каждой границы участка соответствовали разрешительной документации.

    Хорошо, когда на руках есть точный чертеж дома, по этому чертежу производится нанесение меток на местности.

    Как разметить фундамент для дома своими руками, пошаговая инструкция

    Когда участок расчищен и приготовлены все инструменты для разметки, можно приступать к работе:

  • Выбирают две стороны земельного участка, которые находятся ближе всего к дому.
  • Вбивают четыре колышка в землю с отступом в несколько метров от будущего фундамента, их местоположение будет соответствовать отступаем от границ территории. После этого между этими колышками натягивают шнуры. Это делается для того, чтобы найти первый угол дома.
  • Замеряют длину между колышками, после чего вбивают еще четыре колышка, которые будут обозначать расположение фундамента. Между колами натягивают шнуры, чтобы получить углы, которые станут углами постройки.
  • Обязательно проверяют, правильные ли получились стороны и углы у прямоугольника, это делается по теореме Пифагора.
  • Важно учитывать, что участок не обязательно будет строго прямоугольной формы, в таком случае при создании разметки отталкиваются не от 2 его сторон, а от 1 стороны, при этом натягивают только один шнур, идущий параллельно этой стороне.
  • Все последующие шнуры приходится натягивать либо наугад, либо по угольнику, после чего уже исправлять допущенные ошибки.
  • Посмотрим еще одно полезное видео:

    Проверка правильности углов

    Легче и быстрее всего проверить углы при помощи лазерного нивелира, этот прибор поможет сделать углы точно 90 градусов. Но если нет нивелира, можно воспользоваться угольником, его можно изготовить самостоятельно.

    Важно учитывать, что длина одной стороны угольника должна быть минимум один метр. Но если нет и угольника, проверяют углы по теореме Пифагора.

    Как разметить фундамент для дома своими руками, пошаговая инструкция

    Данная теорема позволяет правильно высчитать диагональ. Если работа была сделана правильно и противоположные стороны прямоугольной разметки равны между собой, то диагонали будут абсолютно одинаковые, допустимым расхождением является расстояние меньше 1 сантиметра.

    Но если диагонали разные, и их длина отличается на 10-20 сантиметров, то необходимо проверить правильность углов и подправить их.

    К примеру, если расхождение между диагоналями 20 см, то два угла необходимо сдвинуть влево или вправо на 10 сантиметров. После сдвига важно снова измерить каждую диагональ и каждую сторону.

    После сдвига длина сторон не должна измениться. Если длина диагонали увеличилась, значит, углы необходимо сдвигать в другую сторону на несколько сантиметров.

    Негативные последствия неверной разметки

    Как разметить фундамент для дома своими руками, пошаговая инструкция

    Некоторые думают, что необязательно точно соблюдать все размеры, достаточно разметки «на глаз». Однако даже если допустить незначительную ошибку, то все дальнейшие строительные работы будут существенно усложнены.

    Проблематично будет не только возводить стены, но даже накрывать крышу. Если дом будет строиться из панелей, то неправильные углы не дадут возможности правильно стыковать стеновые панели между собой.

    Когда углы постройки не имеют 90 градусов, достаточно сложно устанавливать обвязку и выставлять стропила. Любой кровельный материал будет уложен косоугольно. Кроме того, проблематично будет подгонять углы кровельного покрытия, а также монтировать систему водоотвода.

    Итак, правильная разметка фундамента очень важна, от нее зависят все строительные работы, выполняемые в последующем.

    Чтобы правильно разметить место для фундамента, важно приготовить набор инструментов и следовать рекомендациям из этой статьи.
