Как сделать печь на отработке своими руками

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками, можно использовать не только металлические листы, но и старые трубы подходящего диаметра, бочки или использованные газовые баллоны.

Схема печи, работающей на отработке

Топливом в такой печи являются пары, выделяемые при кипении отработанного масла. Состоит она из двух камер. В первую (нижнюю) емкость через специальное отверстие заливается масло. При розжиге (в это же отверстие проталкивается подожженная бумага или ветошь, смоченная в бензине) нагретые пары поднимаются по перфорированной трубе во вторую (верхнюю) камеру, где сгорают окончательно.

Как сделать печь на отработке своими руками

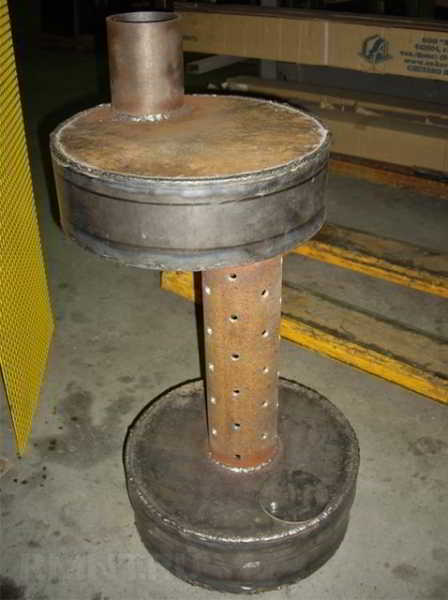

Печь на отработке состоит из двух камер, соединенных перфорированной трубой

Как сделать печь на отработке своими руками

Розжиг печи

Для того, чтобы нагретый воздух не уходил слишком быстро в трубу, в верхней камере предусматривается перегородка.

Как сделать печь на отработке своими руками

В верхней камере дожига делается перегородка для задержки газов

Важно! Для выхода канцерогенных продуктов, выделяемых при сгорании отработки, помещение, в котором устанавливается такая буржуйка, должно быть оснащено надежной вентиляционной системой.

Сборка печи

1. Размеры печи могут быть произвольными. Однако ее мощность напрямую зависит от объема камеры для масла (он может составлять от 10 до 30 л). С помощью стандартной буржуйки на отработке размером 750×350×500 мм вполне можно протопить помещение размером 120 куб. м.

2. Для изготовления нижней камеры можно взять металл 4 мм. Толщина металла для верхней камеры, нагревающейся сильней, 6 мм.

3. Верхняя вторая камера обычно по размеру совпадает с нижней или может быть чуть больше. Не следует делать ее слишком объемной – в просторной камере нагретый газ будет слишком быстро остывать.

Совет. Для упрощения чистки емкости для масла первую камеру можно сделать выдвижной.

4. Для нормального функционирования устройства требуется подача воздуха в обе камеры. Для этой цели в первой из них предусматривается регулирующая заслонка, которая остается открытой при розжиге и перекрывается сразу же после закипания отработки.

5. В качестве регулятора воздуха можно использовать и отверстие для заливки масла. В таком случае на нем предусматривается задвижка.

Как сделать печь на отработке своими руками

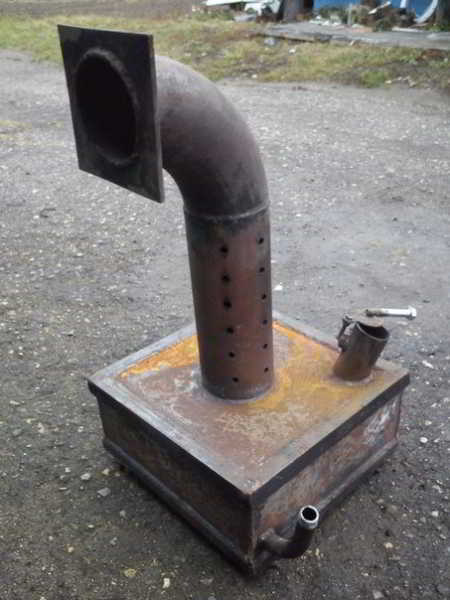

Отверстие для заливки масла может служит и регулятором подачи воздуха

Важно! Так как камера для масла требует регулярной очистки, ее делают разборной.

Как сделать печь на отработке своими руками

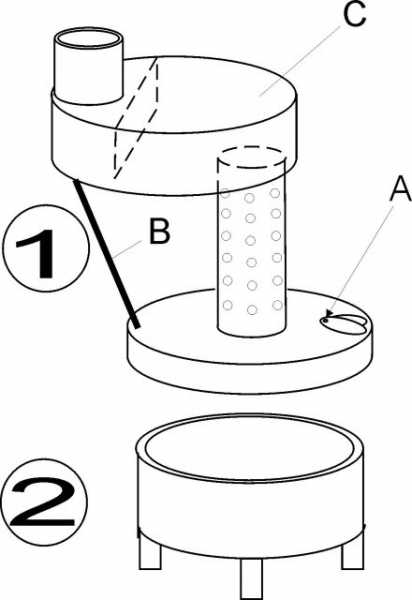

Нижняя камера должна быть разборной

6. Подача воздуха во вторую камеру осуществляется через перфорацию в трубе. Стандартная длина такой трубы 35-65 см, диаметр от 100 мм. Отверстия размером 12-16 мм в ней располагаются через каждые 7-10 см. Вместо трубы можно использовать и небольшой газовый баллон.

Как сделать печь на отработке своими руками

Схема печи на отработке

7. Для обеспечения достаточной циркуляции нагретого воздуха буржуйка устанавливается на ножках. Так как полы в подсобных помещениях чаще всего неровные, лучше предусмотреть регулировку длины каждой ножки. Для этого они прикручиваются на болты к нижней камере.

8. Вес этой печи небольшой (от 30 кг), поэтому во избежание ее опрокидывания в нижней части подставки лучше сделать отверстия для прикручивания их к полу.

9. В качестве подставки вместо ножек можно использовать и кирпичи. Но, так как такая буржуйка является пожароопасным устройством, следует предусмотреть ее надежное крепление.

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

Как сделать печь на отработке своими руками

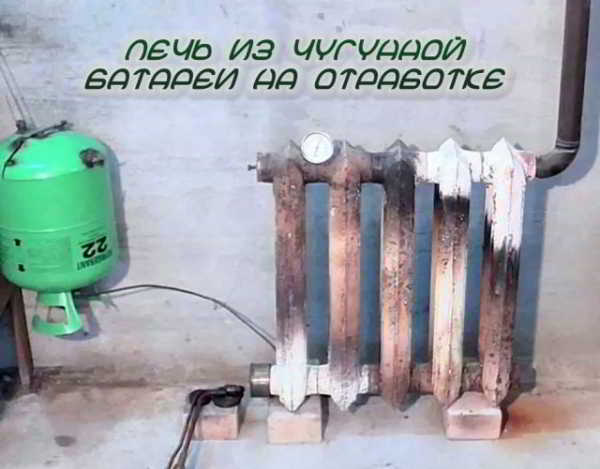

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

Как сделать печь на отработке своими руками

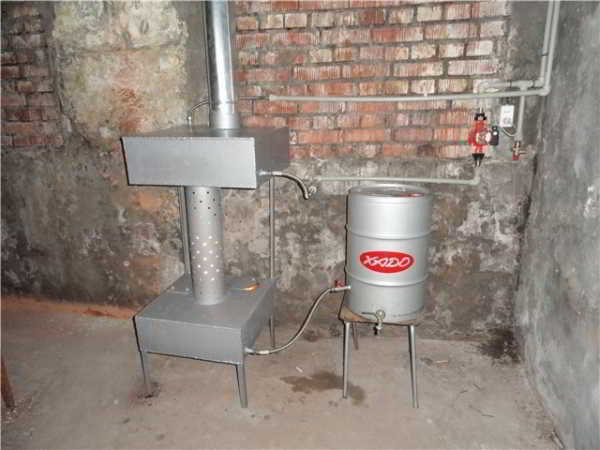

Печь с дополнительным баком для подачи отработки

Как сделать печь на отработке своими руками

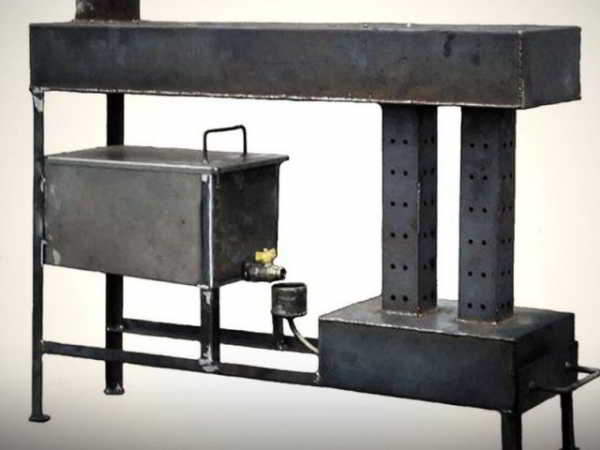

Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор, который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан.

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла.

Как сделать печь на отработке своими руками

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

Как сделать печь на отработке своими руками

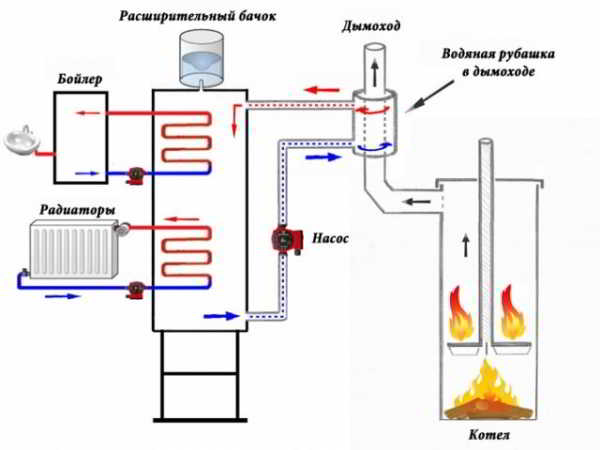

Печь с водяной «рубашкой» на дымоходе

Как сделать печь на отработке своими руками

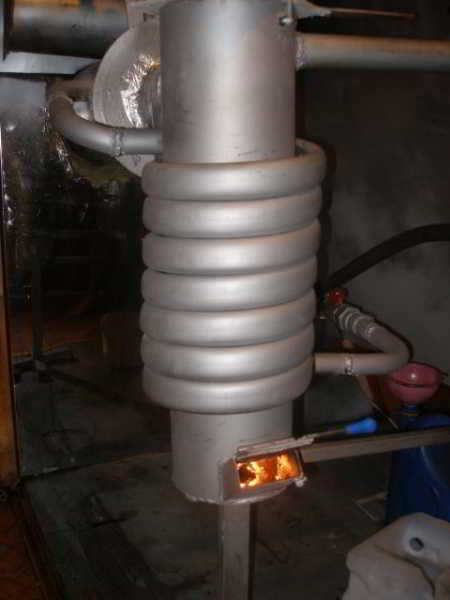

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Устройство дымохода

Так как для подобной печи важно наличие мощной и стабильной тяги, дымоход должен иметь достаточную высоту – от 4 м (расстояние от поверхности печи). При хорошей тяге снижается и вероятность отравления канцерогенными продуктами сгорания топлива, что также немаловажно.

Для устройства дымоотвода используют трубу 100 мм диаметром. Так как дымоход в таких устройствах забивается сажей очень быстро, изгибы и наклоны в нем не допускаются – труба должна располагаться строго вертикально.

Эксплуатация печи на отработке

Правильно собранная печь не должна коптить и дымить. Если это происходит, значит, в ее конструкции есть серьезный изъян. Начать дымить она может и при забитом дымоходе: прочищать его придется намного чаще, чем дымоотводы обычных печей.

Чтобы удалить прилипший нагар, трубу лучше вначале простучать, а лишь затем очистить ее от остатков сажи. В регулярной промывке (в идеале раз в неделю) нуждается и емкость для масла.

Совет. Упростить чистку дымохода можно, если сделать его сборно-разборным.

Как сделать печь на отработке своими руками

Очистка нижней камеры

Еще одним недостатком такой печи является ее повышенная пожароопасность. В случае выплеска горячего масла (а это легко может произойти при сильном забивании трубы сажей или попадании в емкость для масла воды) окружающие предметы могут легко воспламениться. Поэтому при эксплуатации печи следует соблюдать следующие правила:

• допустимое расстояние между стеной и печью – 0,5 м;

• такая буржуйка устанавливается только на бетонное основание или металлический лист подходящего размера;

• деревянные стены и стены, обшитые любым горючим материалом, также обшиваются металлом; такие металлические листы не только смогут защитить обшивку стен от возгорания, но и будут служить отражателями тепла;

• чтобы масло при нагревании не выплескивалось, заполнять им камеру следует только на две третьи;

• доливать топливо при интенсивном горении печи запрещается;

• не следует хранить в кочегарке легкогорючие вещества или предметы.

Важно! Запрещено топить подобную печь бензином, дизельным топливом или любым другим легковоспламеняющимся веществом. Не следует использовать и масла, содержащие примеси таких веществ.

Как сделать печь на отработке своими руками

Обшивка стен металлом существенно увеличивает КПД печи
