Канализация в квартире – особенности самостоятельной замены системы

Старая канализация может доставить владельцам квартиры много хлопот, так как она часто забивается, а иногда даже источает неприятный запах. Конечно, ее замена является довольно дорогим удовольствием, однако, выполнив эту работу самостоятельно, можно существенно сэкономить. Чтобы помочь в этом деле, далее мы рассмотрим, как монтируется новая канализация в квартире своими руками.

Канализация в квартире – особенности самостоятельной замены системы

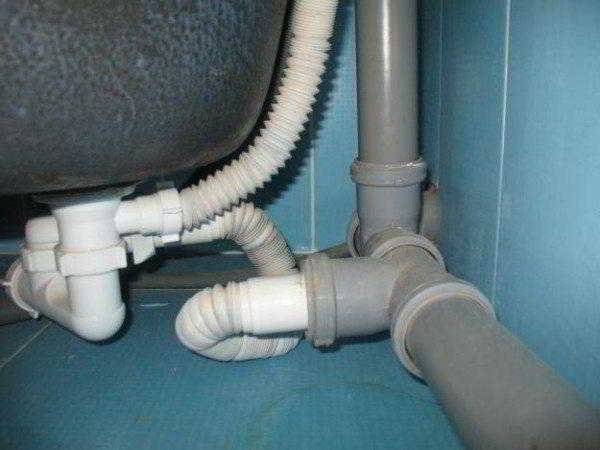

Канализационные трубы в квартире

Устройство канализации

В первую очередь необходимо ознакомиться с устройством канализации. Система включает в себя нескольких элементов:

Стояк Является основой внутренней канализации, он предназначен для сбора стоков со всех сантехнических приборов.
Разводка Служит для отвода стоков от сантехнических приборов к стояку.
Сифоны Данное устройство в канализации в квартире обеспечивает гидрозатвор, который препятствует проникновению в помещение неприятных запахов с канализации. Сифоны устанавливаются между канализационными трубами и сантехническими приборами.

Канализация в квартире – особенности самостоятельной замены системы

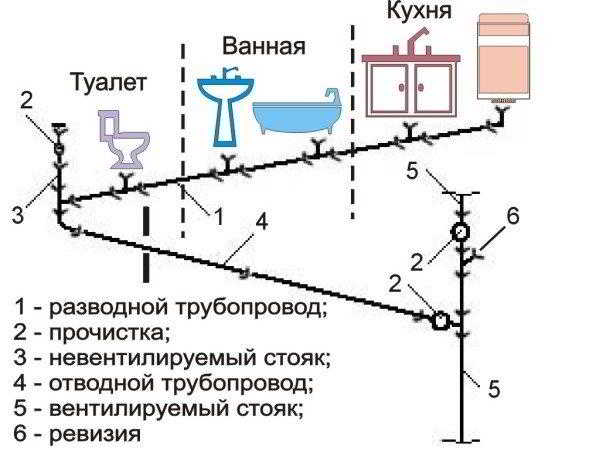

Схема — устройство канализации в квартире

Уклоны

Самое главное при устройстве канализации – правильно выполнить уклоны отводящих труб. Дело в том, что при малых уклонах жидкость не будет стекать, а при больших – стечет быстро вода, но при этом твердые отходы будут оставаться в системе. Таким образом, как бы парадоксально это не звучало, но излишняя «протекаемость» приводит к постоянным засорам системы.

Степень уклонов зависит от диаметров канализационных труб.

Согласно требованиям СНиП, при монтаже трубопровода необходимо соблюдать следующие минимальные уклоны:

  • При диаметре труб 50 мм – 3 см на метр;
  • 110 мм – 2 см на метр;
  • 200 мм – 0,7 см на метр.

Что касается максимального уклона, то он не должен превышать 15 см на метр. Исключением являются отводы сантехнических приборов, длина которых не должна превышать полтора метра.

Обратите внимание! Соединение канализационных труб допускается выполнять под прямым углом только в вертикальной плоскости.

Диаметры труб

Как правило, используют трубы для канализации в квартире диаметром 50 мм. Исключением являются отводные трубы от унитаза и стояк, диаметр которых обычно составляет 110 мм.

Надо сказать, что иногда встречаются стояки диаметром 150 или даже 200 миллиметров. Поэтому, прежде чем приобрести замену, следует замерять старый стояк.

Канализация в квартире – особенности самостоятельной замены системы

Чугунные канализационные трубы

Материалы для канализационной системы

Прежде чем выполнить монтаж канализации в квартире своими руками, необходимо приобрести все необходимые элементы. А для этого предварительно надо определиться с материалом труб.

Как правило, внутренние канализации выполняют из следующих материалов:

  • Чугун – достаточно прочен и пожаробезопасен, однако имеет ряд недостатков, таких как большой вес и высокая стоимость. Поэтому чугунные системы в последнее время практически не используют.
  • ПВХ – является наиболее распространенным материалом для канализационной системы. Из недостатков можно выделить неустойчивость к воздействию высоких температур. Кроме того, трубы канализационные ПВХ довольно шумные, правда, решить эту проблему позволяет звукоизоляция канализационных труб в квартире.
  • Полиэтилен – данный материал не стоит рассматривать как вариант для канализации, так как он неустойчив к деформациям, не термостоек и не обеспечивает надежную герметизацию системы.
  • Полиизопропилен – не такой гладкий материал как поливинилхлорид, к тому же цена его несколько выше ПВХ труб. Однако, он выдерживает воздействие температуры до 130 градусов, а также устойчив к механическим и химическим воздействиям.

Замена канализации

Подготовка

Теперь подробней рассмотрим, как правильно сделать канализацию в квартире. Начинать следует с подготовительных работ. Конечно, в первую очередь нужно подготовить помещения – вынести мебель и застелить пол.

Обязательным условием замены старой канализации является надежное закрепление старого стояка под потолком. Не стоит рассчитывать на межэтажные крепления, так как со временем они ржавею и слабеют. Поэтому при демонтаже стояка все верхние секции могут оказаться у вас в квартире.

Выполнить крепление можно хомутом со шпилькой, которая должна не менее чем на 120 мм заходить в стену. Для надежности монтажа, шпильку нужно зацементировать.

Кроме того, следует заранее предупредить соседей о предстоящих работах в вашей квартире и перекрыть воду.

Канализация в квартире – особенности самостоятельной замены системы

Простая схема разводки канализации

Схема

Если в квартире надо просто заменить канализационные трубы, то схему можно не выполнять. Но если расположение сантехнических приборов будет изменено, то в первую очередь следует на бумаге определиться, как проложить канализацию в квартире. Это позволит не допустить ошибок во время работы и заранее посчитать необходимое количество материалов.

На схеме необходимо отобразить:

  • Все помещения, в которых будут выполняться работы.
  • Размеры помещений и трубопровода.
  • Все служебные элементы, такие как ревизионные и прочистные отводы, фитинги и пр.
  • Расположение центрального стояка.

После того, как схема будет выполнена, можно приступать непосредственно к работе.

Канализация в квартире – особенности самостоятельной замены системы

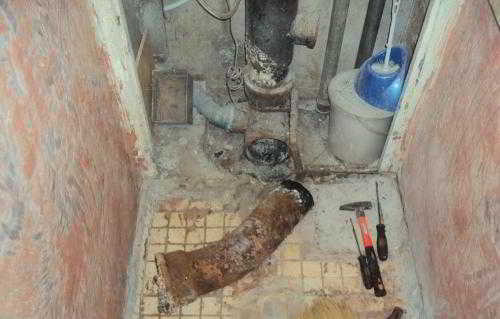

Демонтаж чугунной канализации

Демонтаж

В первую очередь необходимо своими руками выполнить демонтаж старой системы. Если канализация пластиковая, то выполнить работу не составит труда, но если она чугунная, то могут возникнуть некоторые сложности.

Разбивать трубы молотом можно только в частном доме на первом этаже. Во всех остальных случаях проще всего выполнить надрезы раструба и расклинить их отверткой или зубилом. Еще один вариант – разогреть места стыков паяльной лампой и расшатывая разъединить трубы.

Чтобы разобрать стояк, предварительно нужно срезать нижнюю его часть. Вся сложность заключается в том, что чугунные элементы очень тяжелые. Поэтому работу необходимо выполнять аккуратно.

После того, как основная часть системы будет разобрана, нужно освободить от канализации сантехнические приборы и демонтировать их, если сантехника тоже будет меняться.

Канализация в квартире – особенности самостоятельной замены системы

На фото – разметка труб при черновом монтаже

Черновой монтаж

Далее выполняется черновой монтаж, который осуществляется без герметизации соединений. Надо лишь вставить концы стыков в раструбы с прокладками. На этом этапе трубы обрезаются в соответствии с размерами на схеме и с учетом запаса 10-15 мм.

Обрезать трубы нужно строго под 90 градусов, поэтому лучше выполнять операцию в стусле. Для обрезки обычно используют ножовку по металлу. После обрезки лишних участков труб, следует срезать монтажным ножом фаску, так как заусенцы могут стать причиной постоянных засоров системы.

Обратите внимание! Обрезать можно только ровные концы труб, так как обрезка раструба сделает трубу непригодной для монтажа.

На этапе чернового монтажа нужно правильно расположить все тройники/разветвители. Места установки сантехнических приборов следует отметить карандашом на стенах.

Канализация в квартире – особенности самостоятельной замены системы

Монтаж стояка

Чистовой монтаж

Далее выполняется чистовой монтаж, который начинается от стояка.

Работа выполняется в таком порядке:

  • В отвод стояка, расположенный под потолком, вставляется переходник пластик-чугун.
  • Затем в манжету следует вставить первую секцию стояка и выполнить герметизацию герметиком.
  • В нижней части стояка устанавливаются тройники под разводку. На этом этапе точно по размерам подгоняется патрубок унитаза и устанавливается на место сам унитаз.
  • Далее, по тому же принципу, что и сборка стояка, выполняется монтаж остального трубопровода.
  • Затем устанавливаются на место сантехнические приборы и монтируются их сифоны.
  • В завершение работы, отводные трубы сифонов вставляются в канализационные трубы.

Итак, система канализации в квартире готова. Поле того как застынет герметик на стыках труб, следует проверить трубопровод на предмет протечек.

Совет! Чтобы как можно реже сталкиваться с засорением системы, следует использовать на сантехнических приборах специальные сеточки. Подобный нехитрый фильтр в квартиру канализационных систем предотвратит проникновение в них волос и крупных предметов, которые способны образовать пробку.

Канализация в квартире – особенности самостоятельной замены системы

Шумоизолированные трубы

Если работа выполнена удачно, то далее нужно шумоизолировать трубы. Для этих целей обычно использую пенополиуретан, которым обматывается стояк.

Вывод

Выполнение канализации в квартире является довольно сложной работой, которая содержит ряд нюансов и тонкостей. Причем, большинство из них возникает на этапе демонтажа чугунного трубопровода.

Однако, справиться с этими сложностями, вполне под силу каждому домашнему мастеру, который привык заниматься обустройством жилища самостоятельно.

Из видео в этой статье можно получить дополнительную информацию по данной теме.
