Коллекторная система отопления двухэтажного дома, как устроена, плюсы и минусы схемы, регулировка

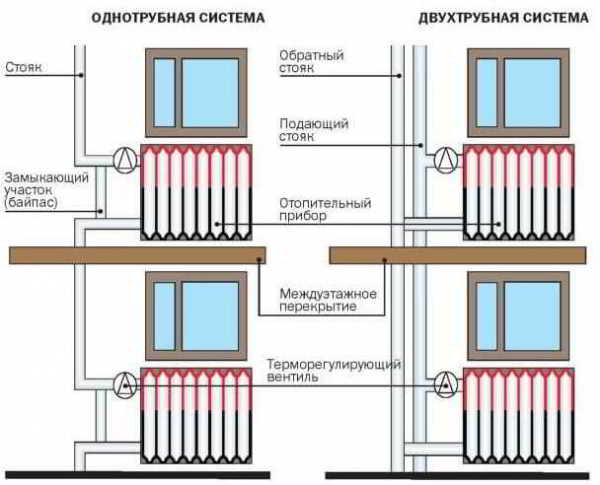

Классические однотрубная и двухтрубная отопительные системы, обычно применяемые для обогрева частных домов, начали постепенно вытесняться более рациональными по конструкции коллекторными схемами.

В качестве главного преимущества коллекторной системы отопления двухэтажного дома обязательно указывают ее способность замедлить остывание теплоносителя.

Поскольку популярность коллекторной конструкции приобретает все большую популярность, есть смысл рассмотреть более подробно типовой проект отопления двухэтажного дома с ее применением.

Как устроена коллекторная система отопления двухэтажного дома

Главную роль в работе системы играет особый элемент, являющийся распределительным узлом, еще его называют гребенкой.

Распределительный узел является, по сути, видом сантехнической арматуры, предназначенным для распределения теплоносителя но всем магистральным и кольцевым элементам системы отопления.

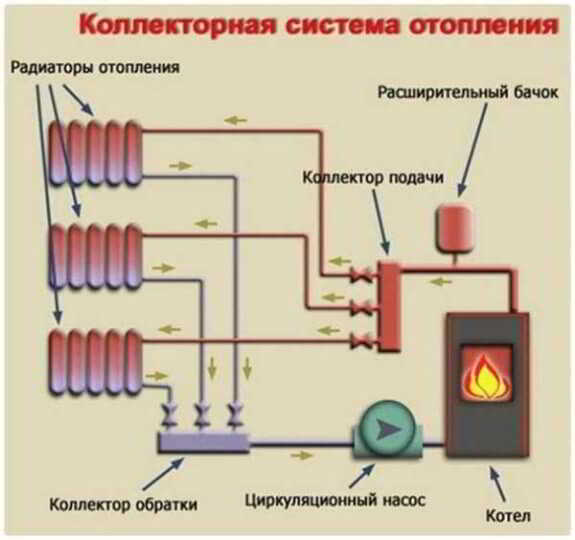

Коллекторная система отопления

Коллекторную группу дополняют:

расширительным баком;

циркуляционным насосом;

специальными, обеспечивающими безопасную работу системы, приборами.

Коллекторной схемой отопления предусматривается параллельное подключение всех ее компонентов к гребенке.

Строение коллекторного узла следующее:

входная часть, подключенная к отопительному котлу посредством подающей трубы, служит для приема и распределения нагретого теплоносителя по всему контуру;

выходная часть предназначена для сбора остывшего носителя и перенаправления его на вход отопительного агрегата, ее подключение производится к обратным патрубкам отдельных контуров.

Принцип действия системы

Главным отличием коллекторной схемы является независимое подключение каждого из отопительных элементов находящихся в сооружении. Это очень выгодно в том плане, что хозяева получают возможность регулировать температуру каждого радиатора отопления, при желании его несложно отключить совсем.

Иногда применяется вариант подключения смешанного типа, когда к гребенке подключается несколько контуров, что дает возможность независимого управления каждым из них.

Но при этом элементы сети, находящиеся внутри контура, подключаются последовательно.

Сама гребенка является отрезком трубы большого диаметра, она имеет один вход и несколько выходов, их количество соответствует числу контуров, которые потребуется подключить.

Посмотрим видео:

Плюсы и минусы коллекторной системы отопления двухэтажного дома

Как и любой другой вариант устройства отопительной системы, коллекторная имеет некоторые недостатки и бесспорные преимущества.

В качестве положительных моментов отметим:

Возможность управления каждым из элементов в отдельности, т.е. в любом помещении внутри дома можно получить желаемую температуру;

Отключать, или наоборот, подключать отопительные радиаторы, можно по желанию, каждый в отдельности, группой, или все вместе. Эти манипуляции не окажут никакого влияния на температуру батарей в рядом расположенных комнатах;

Коллекторные схемы позволяют применять трубы небольшого диаметра, их несложно спрятать в стяжке;

Не представляет особых сложностей ремонт обнаруженных поломок, поскольку имеется возможность автономного отключения каждого из элементов, система во время ремонта может функционировать в привычном режиме.

Для формирования нескольких контуров с разными параметрами, в том числе перепадами давления или различной температурой носителя, рекомендуется устанавливать гребенки, оснащенные функцией гидравлического компенсатора.

Преимущества их заключаются в возможности снизить потери при транспортировке тепла к радиаторам, т.е. появится возможность снижения мощности котла, а следовательно экономии топлива.

Главным недостатком коллекторной системы отопления является повышение расхода труб, причем в сравнении с однотрубной системой при последовательном подключении примерно в 2 — 2,5 раза. Сумма затрат при этом напрямую зависит от отапливаемой площади.

Также потребуется установка циркуляционных насосов.

К отрицательным моментам следует отнести зависимость системы от наличия электроэнергии. Даже если котел будет работать, в результате отключения электричества система перестанет обогревать дом, трубы остынут. Т.е. применение коллекторной системы рискованно в районах, где часто наблюдаются перебои электроснабжения.

Поскольку места соединений труб являются точками появления возможных дефектов, то укладывать их в стяжку не рекомендуется. При возникновении протечек придется разрушать монолитный бетон, занятие достаточно трудоемкое и затратное.

По этой причине рекомендуется все места стыков и соединений размещать над уровнем пола, обеспечивая к ним беспрепятственный доступ. Идеальный вариант если все соединения выполняются в коллекторном шкафу.

Многоквартирный дом, в каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.

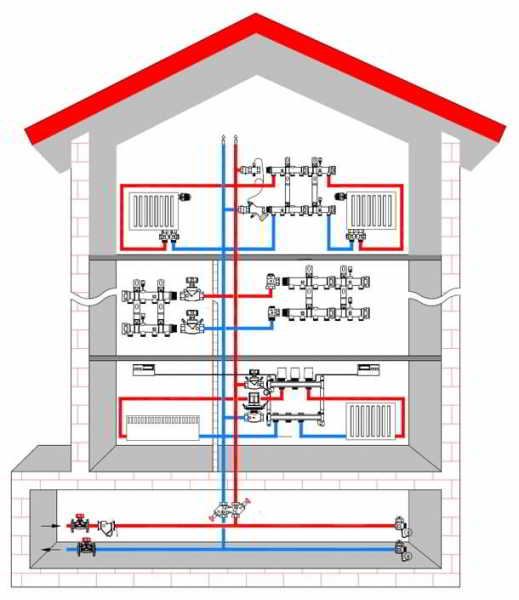

Схема коллекторной системы отопления частного двухэтажного дома

Итак, оптимальный вариант применения коллекторной системы отопления — частный дом.

Составляя схему не следует упускать важные моменты. В системе должен присутствовать воздухоотводчик, место размещения автоматизированного клапана — коллекторы подачи и обратки.

Обязательным элементом является расширительный бак с объемом не менее 3% от суммарного объема теплоносителя в системе. Размещать его рекомендуется перед циркуляционном насосом, на обратке. Этими агрегатами оснащают каждый из контуров. Важным момент — низкая температура носителя обратки позволяет получать максимальную отдачу от работы насосов.

При установке гребенки с гидравлическим компенсатором установка расширительного бака производится перед основным насосом.

Фиксация циркуляционных насосов производится в в таком положении, когда вал расположен строго горизонтально.

Как регулировать коллекторную систему отопления двухэтажного дома

Выполняя разработку и расчет коллекторной системы отопления, инженер учитывает расход теплоносителя на каждый из радиаторов и контуров обогрева пола.

Теоретически предполагается, что для каждого отдельно взятого случая будет производиться регулировка.

Практика показывает, что обычного потребителя волнует только температура в помещениях.

К самостоятельной балансировке системы се же потребуется прибегнуть:

если обнаружили, что расположенные ближе к котлу радиаторы нагреваются сильнее;

какая-то из батарей издает шум притекающей воды;

трубы, расположенные в стяжке пола прогревают его поверхность неравномерно.

Для самостоятельной диагностики неполадок особых приспособлений не потребуется.

Желательно подготовить:

ключ, он понадобится для поворота штока балансировочного клапана, обычно шестигранный;
отвертку;

контактный электронный термометр;

лист бумаги и карандаш.

Профессионалы обычно используют тепловизор, поскольку стоит он недешево, попытаемся обойтись подручными средствами.

При отсутствии схемы разводки труб, потребуется начертить ее самостоятельно. На эскизе проще будет определить очередность подключения отопительных элементов и вычислить расстояние от них до котла.

Специалисты также рекомендуют промыть грязевик, расположенный перед входом в котел и прогреть систему до температуры порядка 70 С +80 С.

Очень полезным устройством для диагностики окажется насос Grundfos Alpha 3, при помощи смартфона этот циркуляционный агрегат поможет узнать точную глубину регулировок. Конечно, стоимость этого умного изделия немаленькая.

Лучевая схема подключения радиаторов и контуров напольного обогрева предполагает подключение каждого элемента к распределительной гребенке, поэтому выполняют балансировку на коллекторе. В зависимости от наличия ротаметров выбирают метод настройки.

Для правильной настройки рекомендуется определить расход воды, протекающей по каждому из контуров, и количество выделяемого этим контуром тепла. В качестве расчетного значения используется разница температуры воды на входе и на выходе — 10 градусов.

Предлагаем посмотреть полезное видео:

В результате расчетов можно узнать расход теплоносителя, т.е. количество литров воды, которое должно проходить через контур за единицу времени.

Сама балансировка выполняется следующим образом:

При заполненной системе включается циркуляционный насос напольного отопления.

Используя ручную регулировку, требуется закрыть каждый из термостатических вентилей на 2-й части гребенки.

После полного открытия первого вентиля настраивается соответствующий ротаметр.

Для получения необходимого объема протока потребуется повернуть нижнее кольцо расходометра в определенное положение.

Выполнив настройку, вентиль закрывают, переходят к настройке следующего контура.

Примерно так выполняется балансировка

Завершив работу, рекомендуется открыть все регуляторы и перепроверить расход воды по каждому ротаметру.

Для балансировки радиаторов лучевой разводки применяют аналогичные методы. Можно совместить вариант расчетного расхода с методом измерения температуры на поверхности радиаторов. Если коллектор не оснащен ротаметрами, то процесс настройки растянется на несколько суток.

Изначально установку делают приблизительно, с учетом мощности и длины контура, далее производятся замеры температуры на обратке, в зависимости от результатов выполняется корректировка величины протока.

Монтаж системы

Рациональным вариантом считается планирование и монтаж коллекторной системы отопления на этапе строительства дома. Выполнять работы после заливки чистового пола или его укладки нецелесообразно с экономической точки зрения.

Единственно правильным вариантом в таком случае будет открытый монтаж труб.

Полезным моментом будет установка коллекторного шкафа, представляющего собой короб. Он послужит для придания помещению более эстетичного вида, кроме того защитит аппаратуру от возможных механических повреждений. Обычно такие короба располагают в кладовых, гардеробных, в коридорах.

Если проектируется отопление двухэтажного здания, то рекомендуется устанавливать коллекторы на обеих этажах. Наличие дополнительных узлов позволит обеспечить одинаковую длину контуров.

Если монтаж системы производится наружно, трубы в последствие скрывают при помощи декоративного плинтуса.

Посмотрим видео о монтаже коллекторной системы отопления в двухэтажном доме:

Рекомендации по выбору комплектующих

Естественно, лучшим вариантом будет покупка распределительного узла, изготовленного на заводе. Поскольку продукция представлена в широком ассортименте, то несложно будет подобрать модель, подходящую под заданные параметры.

Трубы следует выбирать по следующим характеристикам:

термостойкость;

устойчивость к коррозийным процессам;

прочность на порыв;

гибкость, ведь их придется укладывать под разными углами.

Лучшим вариантом будет приобретение труб в бухтах, это позволит обойтись без соединений при разводке. При закрытом варианте прокладки внутри стяжки этот момент очень важен.

Диаметр труб и шаг их укладки определяют расчетным путем. При проектировании учитывают, что длина контура не может превышать 90 м.

Для систем частного дома рациональнее покупать сшитые полиэтиленовые трубы. Они допускают температуру воды в системе порядка 95 С и выдерживают давление в пределах 10 кгс/кв.см.

Для состыковки таких труб применяются натяжные фитинги, что позволяет получать неразрывные соединения.

Соединение труб из металлопластика при помощи накидных фитингов не относится к неразъемным, в соответствии со СНиПом его нельзя заливать бетоном.

Для монтажа лучевой системы отопления в многоквартирных домах потребуется учесть, что рабочее давление будет составлять от 10 до 15 атмосфер, а температура горячей воды от 100 до 120 С.

Специалисты рекомендуют отдавать предпочтение гофрированным трубам из нержавеющей стали, они намного прочнее. Такие трубы имеют отличную гибкость, их удобно применять при обустройстве теплого пола.

Коллекторная система отопления двухэтажного дома позволяет обеспечить комфортную температуру в помещении при низком расходе топлива. Схемы применяются для создания теплого пола, преимуществом которого является равномерность распределения тепловых потоков по поверхности и распределение тепла по всему объему комнаты естественным способом.
