Самодельный компрессор сделанный своими руками, на базе компрессора «ЗИЛ-130» с водяным охлаждением: фото, описание, а также видео где показана самоделка в работе.

Автор этой самоделки — Александр, он собрал самодельный компрессор для покрасочных работ, предлагаем более детально ознакомиться с особенностями конструкции самоделки.

Компрессор ЗИЛ своими руками: фото, описание, видео

Использована «голова» компрессора ЗИЛ-130.

Компрессор ЗИЛ своими руками: фото, описание, видео

Асинхронный электродвигатель мощностью 2 кВт.

Компрессор ЗИЛ своими руками: фото, описание, видео

Также здесь будет установлен вентилятор  для обдува радиатора охлаждения.

Компрессор ЗИЛ своими руками: фото, описание, видео

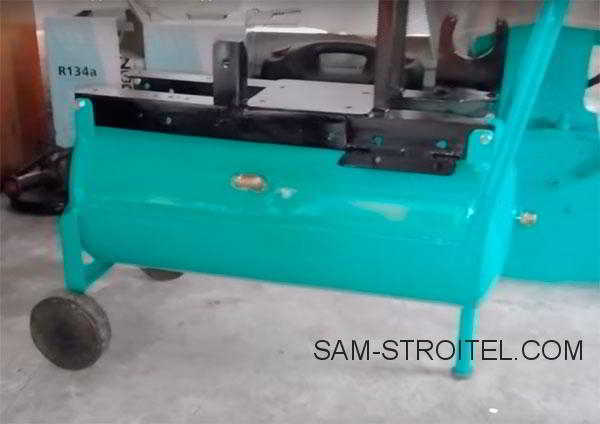

Ресивер изготовлен из газового баллона.

Компрессор ЗИЛ своими руками: фото, описание, видео

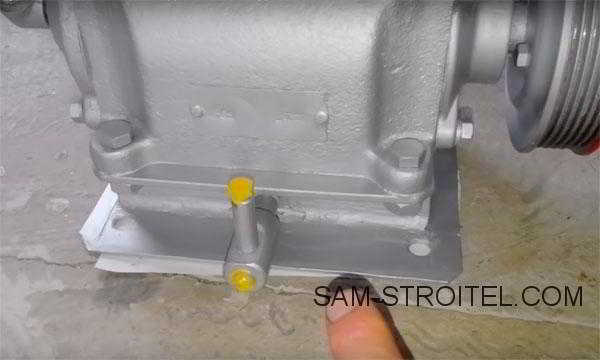

В блоке компрессора, автор сделал отверстие для заливки масла, а на коленвале — «черпаки» для смазки.

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

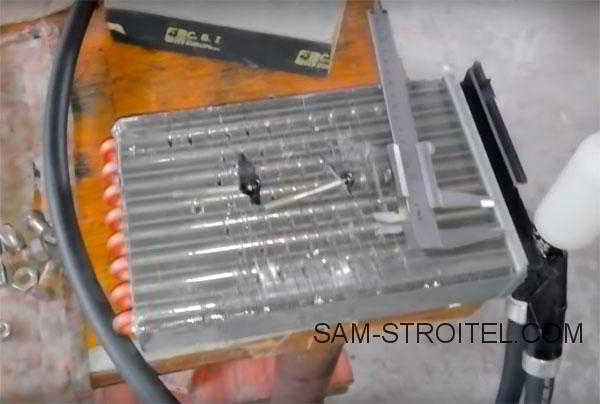

Радиатор взят от печки автомобиля, а в качестве циркуляционного насоса будет использован насос от стиральной машины.

Компрессор ЗИЛ своими руками: фото, описание, видео

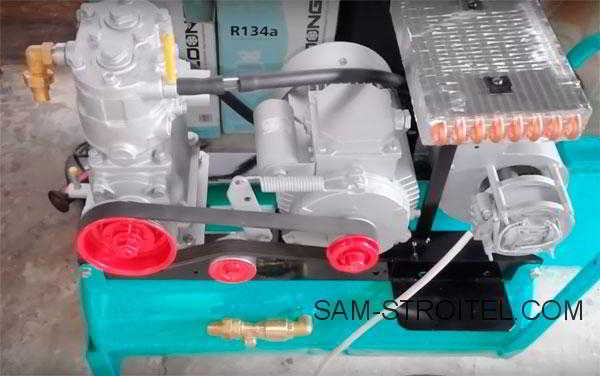

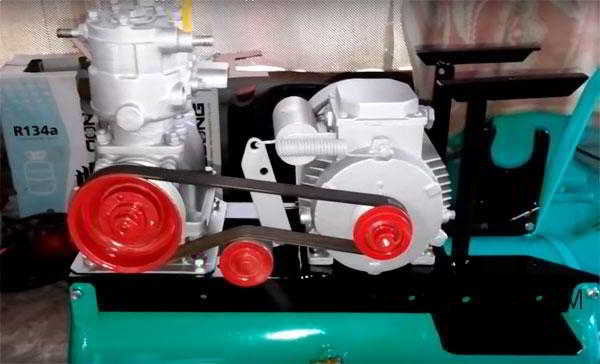

Далее, автор, закрепил на раме, «голову» и электродвигатель, сделал ременную передачу, установил прижимной ролик на ремень.

Компрессор ЗИЛ своими руками: фото, описание, видео

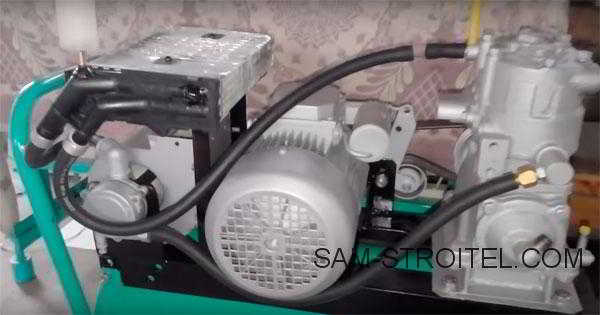

Монтаж системы жидкостного охлаждения, радиатор, циркуляционный насос, шланги.

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

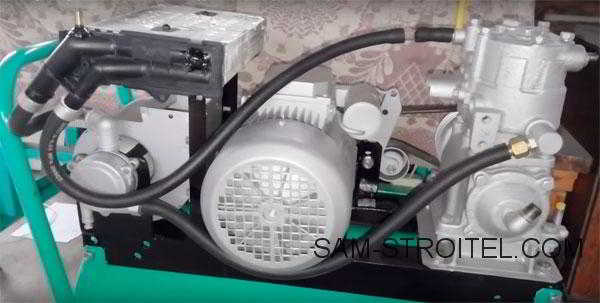

Установил электрику, манометр, реле давления.

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

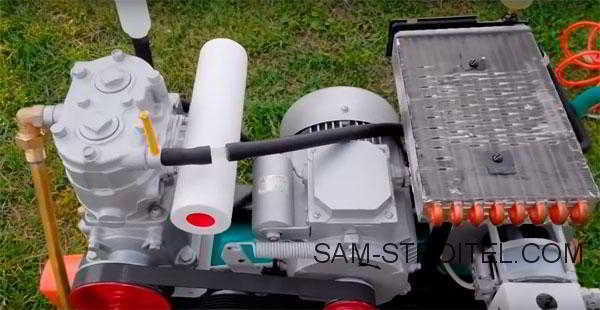

Воздушный фильтр сделан из картриджа очистки воды.

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

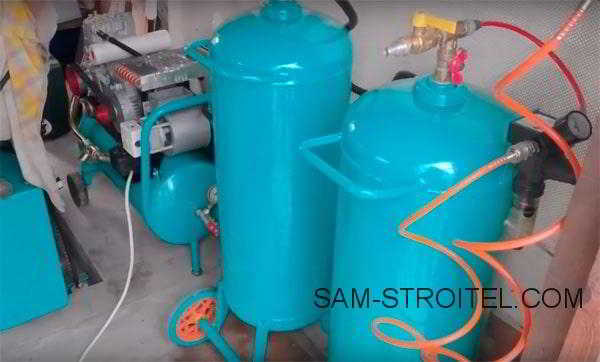

Из газовых баллонов сделаны ресиверы, шланги подключены на быстросьёмах.

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

Компрессор ЗИЛ своими руками: фото, описание, видео

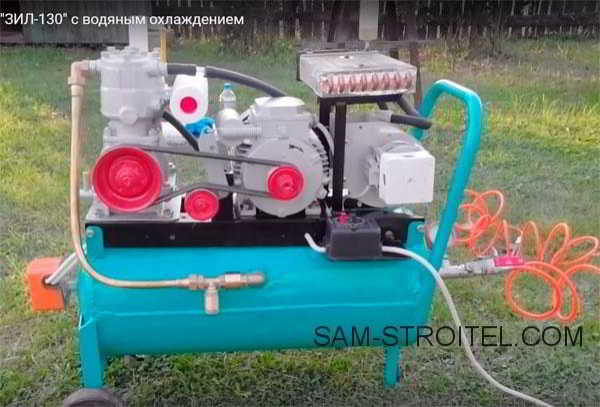

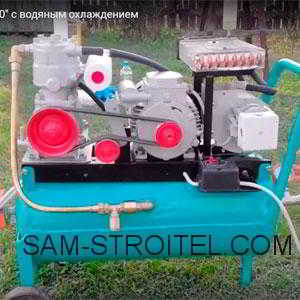

В результате, получился самодельный компрессор своими руками, предлагаем посмотреть видео, где установка показана в работе.

Автор самоделки: Александр Савенок. sam-stroitel.com
