Контактная сварка из микроволновки

Простая и практичная самодельная контактная сварка из микроволновки, описание самоделки, а также фото.

Понадобился аппарат контактной сварки. По случаю досталась неисправная микроволновка мощностью 800 W, с рабочим силовым трансформатором.

Удалил из трансформатора, вторичную высоковольтную обмотку, с помощью стамески.

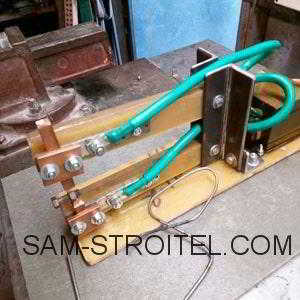

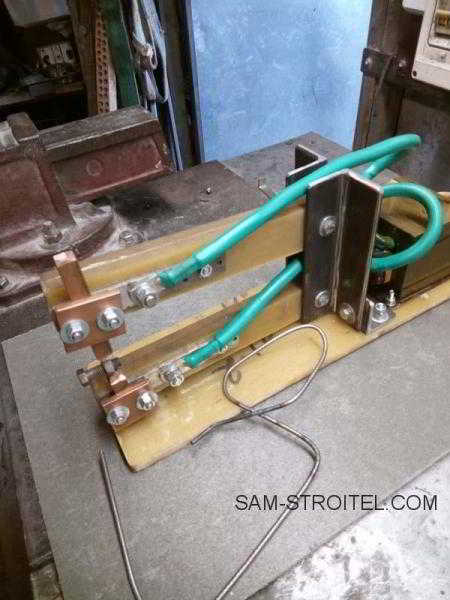

Взамен намотал 2 витка КГ-35 . Из стеклотекстолита 10 мм. вырезал 4 полосы 250 х 40 мм и основание 400 х 125 мм.
Три 40-х уголка 110 мм, для крепления тоководов.

Контактная сварка из микроволновки

Напряжение холостого хода вторичной обмотки составило чуть более 1 вольта.
Испытание, дало неутешительный результат: сваривала детали отвратительно.

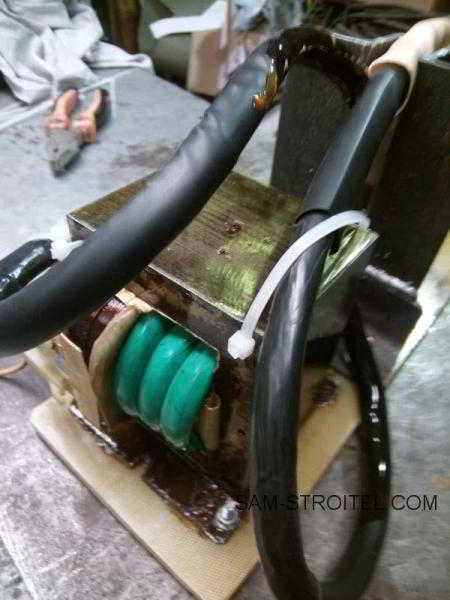

Затем нашёл трансформатор от микроволновки на 1350 W. С куска сварочного кабеля КГ- 50 была удалена резиновая изоляция взамен которой одет двойной слой термоусадки. На вторичку нмотал три витка.

Контактная сварка из микроволновки

Контактная сварка из микроволновки

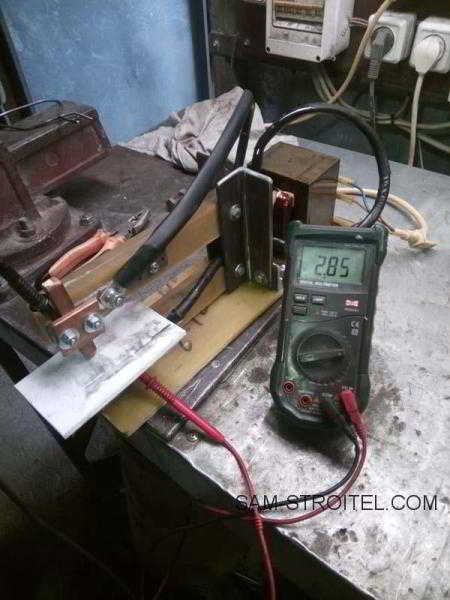

Напряжение холостого хода на вторичке составило 2.85 V.

Контактная сварка из микроволновки

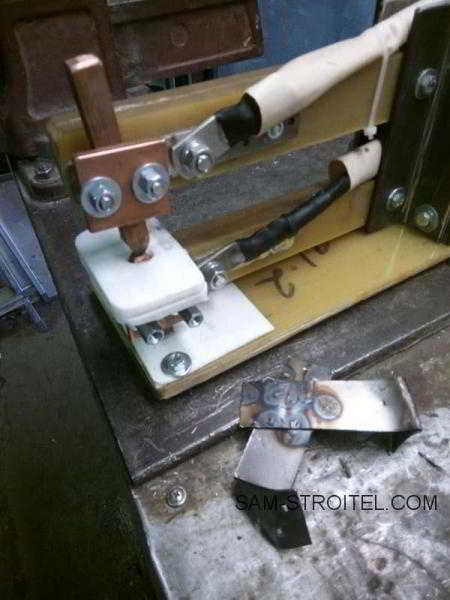

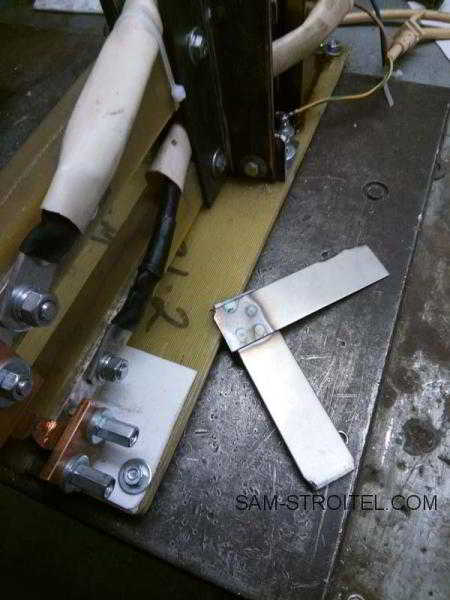

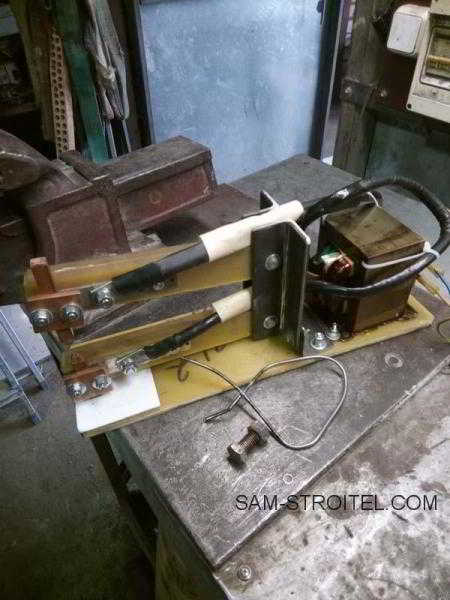

Испытания с более мощным трансформатором дали положительный результат: легко сваривает пруток 4 мм, пластины 1,5 мм вообще легко.

Контактная сварка из микроволновки

Контактная сварка из микроволновки

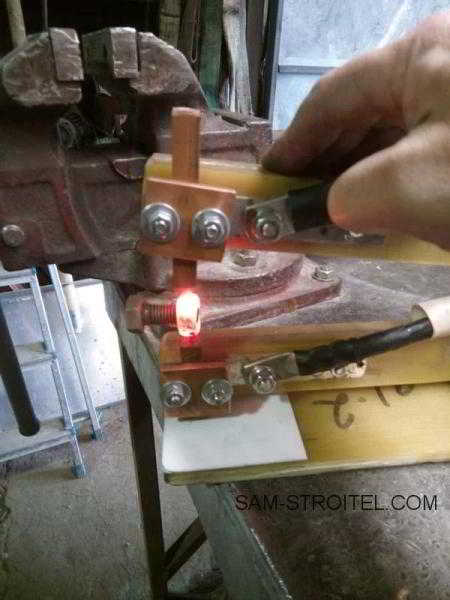

Вот самодельной точечной сваркой из микроволновки — гайку на болте М12 нагрел в легкую.

Контактная сварка из микроволновки

Автор самоделки: Аркадий. г. Калуга. sam-stroitel.com
