Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

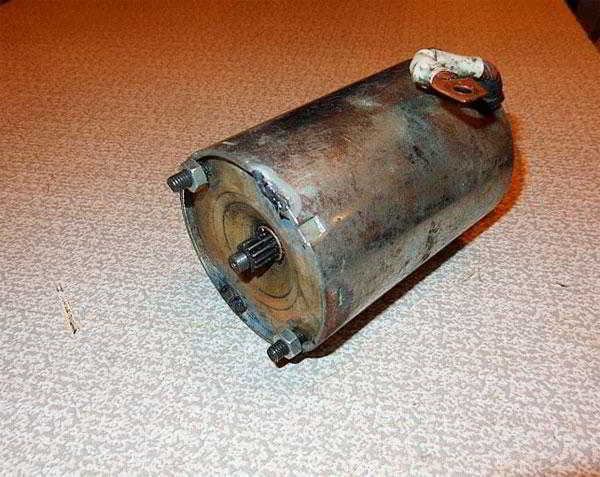

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

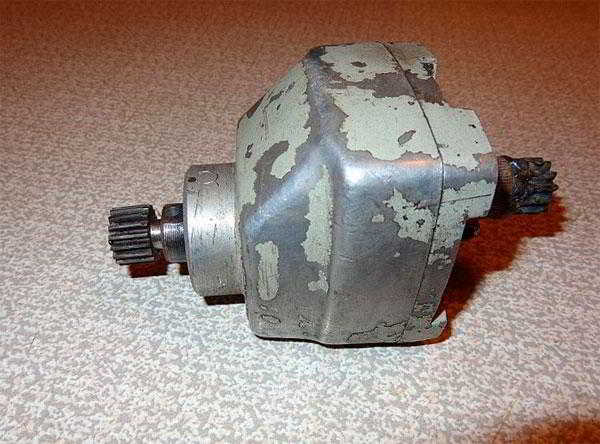

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

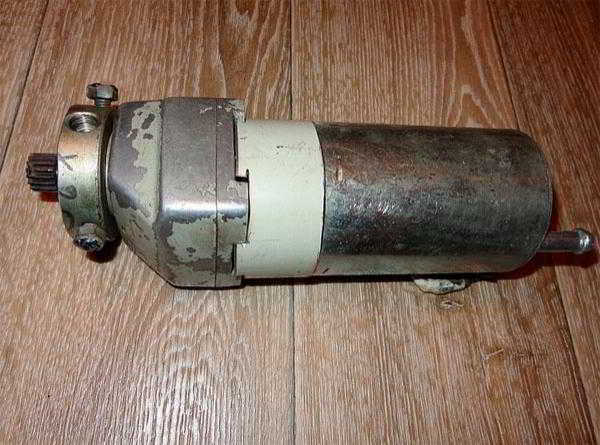

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

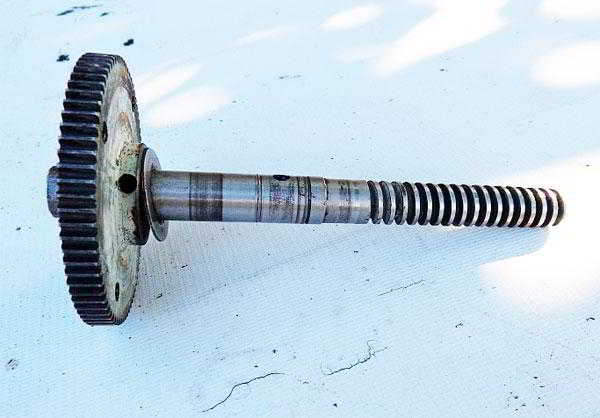

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

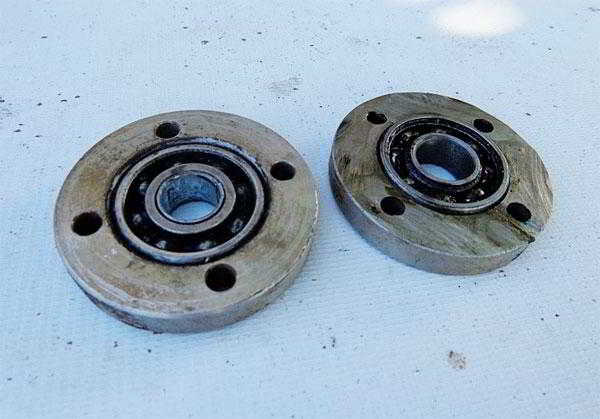

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

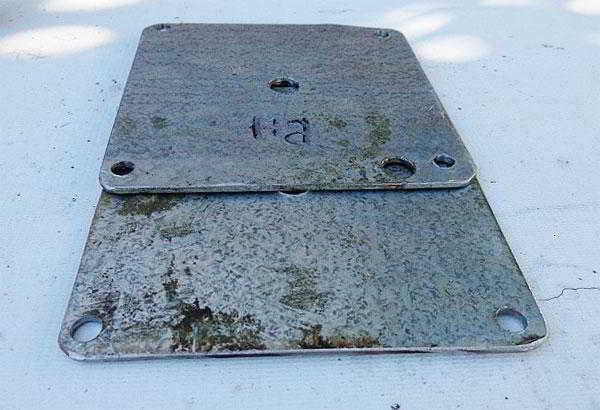

Боковые крышки.

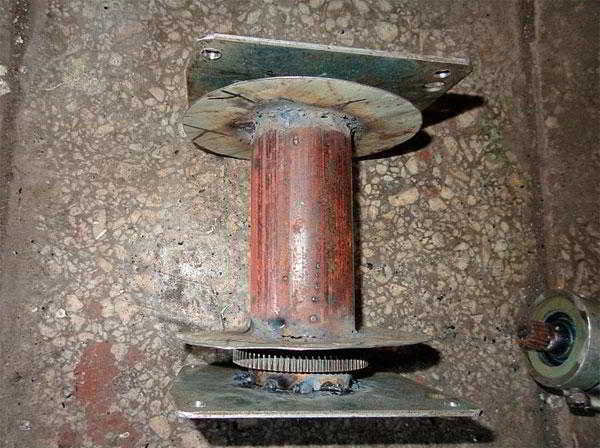

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Установлены шпильки.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.



Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

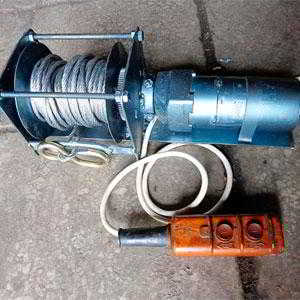

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010
