Понадобилась лебёдка чтобы затягивать в гараж автомобили для ремонта, решил сделать лебёдку из стартера и прочих деталей что были в гараже.

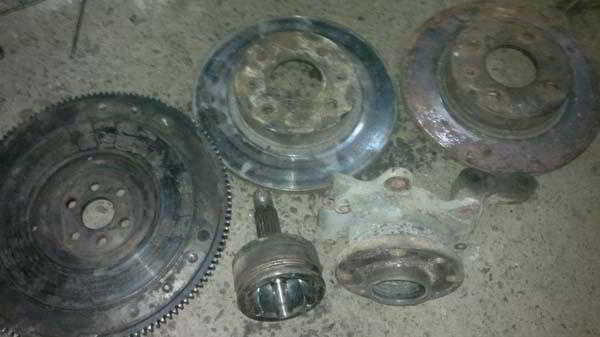

Нашёл вот такие запчасти из них и буду делать лебёдку.

Лебёдка из стартера

Механизм решил сделать на базе ступицы ВАЗ-2109.

Лебёдка из стартера

Распилил ступицу.

Лебёдка из стартера

Лебёдка из стартера

Лебёдка из стартера

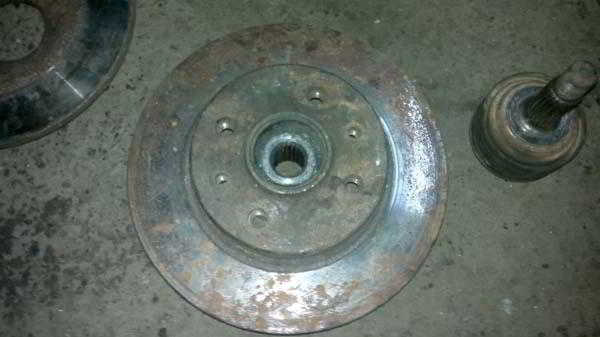

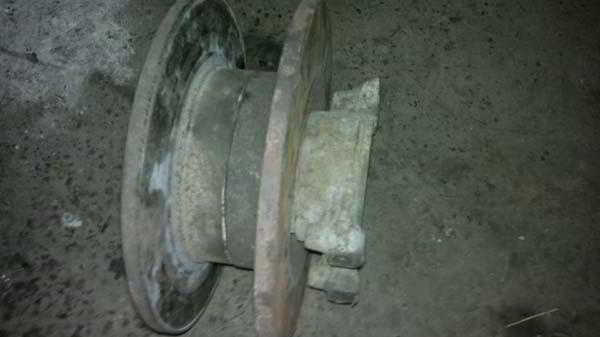

Тормозные диски будут выполнять роль барабана для троса.

Лебёдка из стартера

Лебёдка из стартера

Лебёдка из стартера

Лебёдка из стартера

Лебёдка из стартера

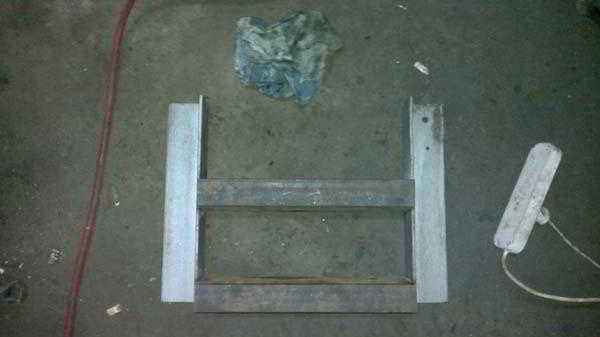

На крепежные ушки буду крепить к раме лебёдки.

Лебёдка из стартера

Лебёдка из стартера

Лебёдка из стартера

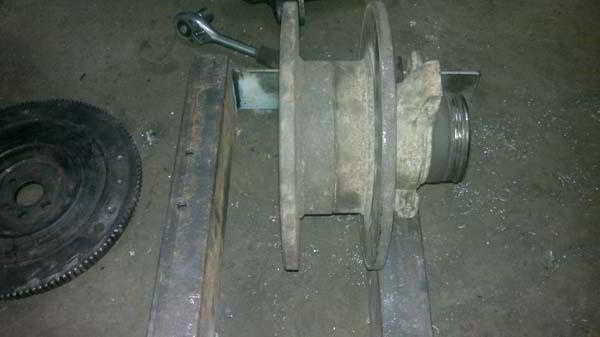

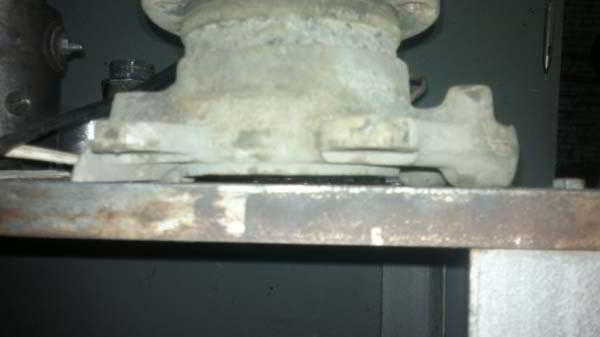

Крепим ступицу к раме, для этого просверлил на раме 2 отверстия диаметром 10 мм, расстояние между отверстиями 65 мм.

Лебёдка из стартера

Лебёдка из стартера

Стартер и бендикс разобрал, шестерню приварил к валу стартера на нужную длину, чтоб был полный зацеп с маховиком.



Лебёдка из стартера

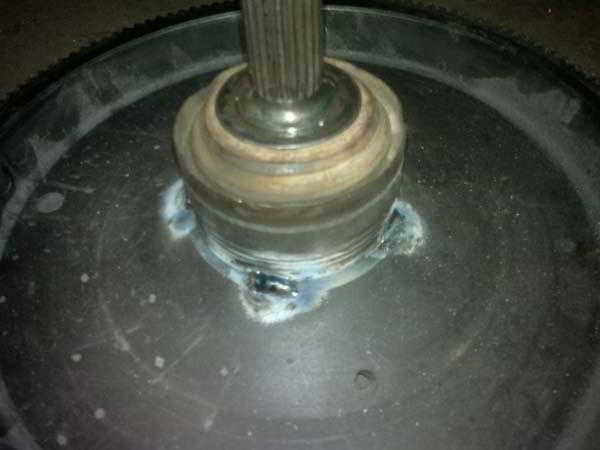

Поставил маховик от Газели, понадобилось сделать немного токарных работ.

Лебёдка из стартера

Лебёдка из стартера

Запрессовал.

Лебёдка из стартера

Делаю крепление стартера. За нижнюю точку опоры взял оставшуюся часть от поворотного кулака и отпилил кусочек.

Лебёдка из стартера

Распилил еще вдоль, чтоб получилось 2 крепления.

Лебёдка из стартера

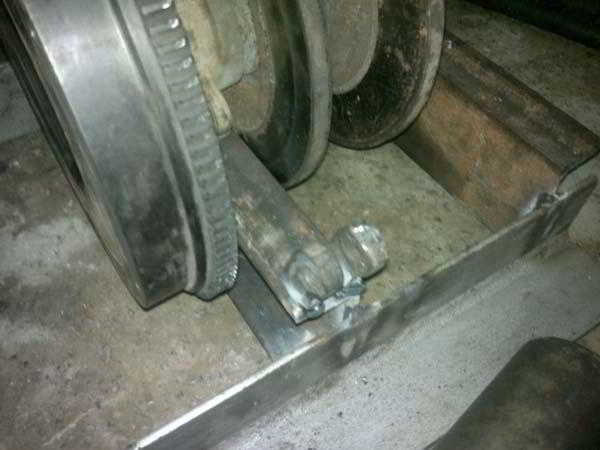

Затем эти 2 половинки прихватил сваркой к нижней части рамы.

Лебёдка из стартера

Лебёдка из стартера

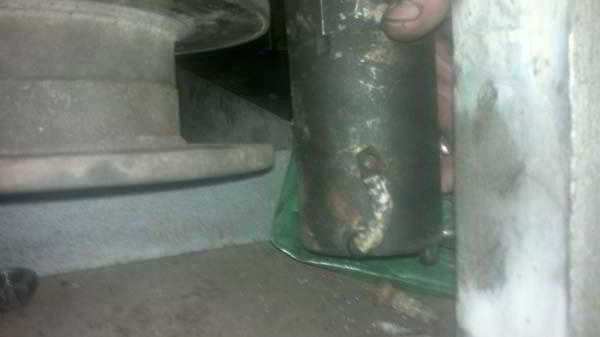

Установил стартер, подключил, крутит в обе стороны, лебёдка работает.

Лебёдка из стартера

Работу самодельной лебёдки можно посмотреть в этом видео:
