Ленточно шлифовальный станок своими руками

Самодельный ленточно шлифовальный станок сделанный своими руками.

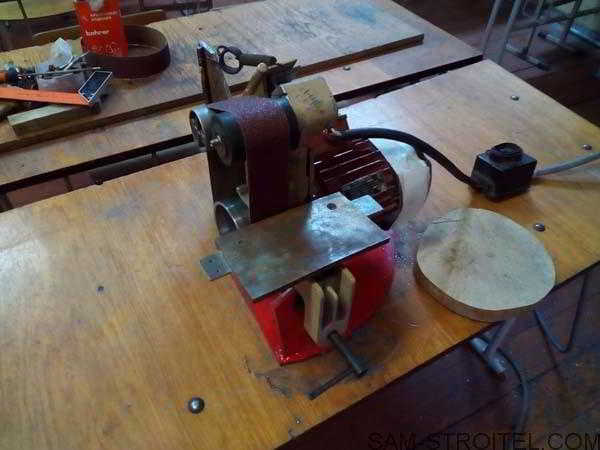

Всем привет! Вот собрал себе в гараж, небольшой ленточно шлифовальный станок из всякого хлама валявшегося по углам.
Для своей самоделки использовал электродвигатель на 2800 об/мин.
Регулировочный узел сделал из дверной петли.

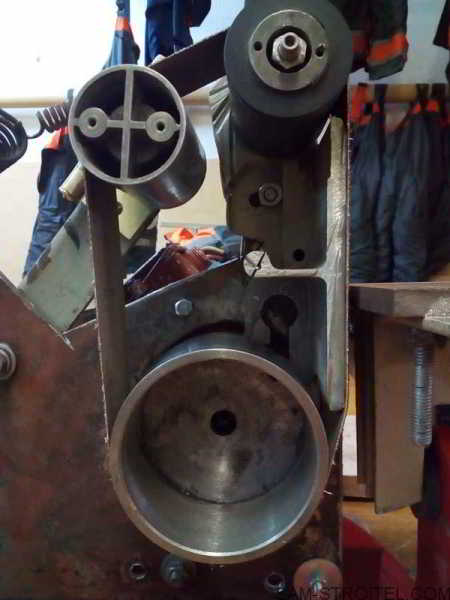

Единственное, что заказывал у токаря, так это приводной ролик — диаметр 95 мм, бочкообразный.

Ленточно шлифовальный станок своими руками

Ленточно шлифовальный станок своими руками

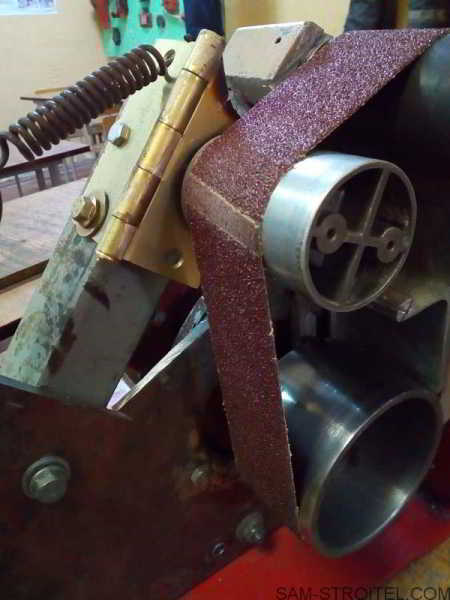

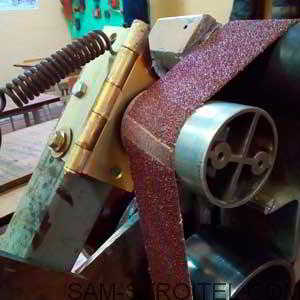

В петле, отверстие с резьбой, вкручивается болт, для регулировки угла натяжного ролика, чтобы регулировать ленту от сползания. Также лента не сползает, потому, что приводной ролик в форме бочки.

Ленточно шлифовальный станок своими руками

Использую ленты длиной 610 мм, одну ленту разрезаю пополам. Пока ленты новые, сталь грызут неплохо.

Ленточно шлифовальный станок своими руками

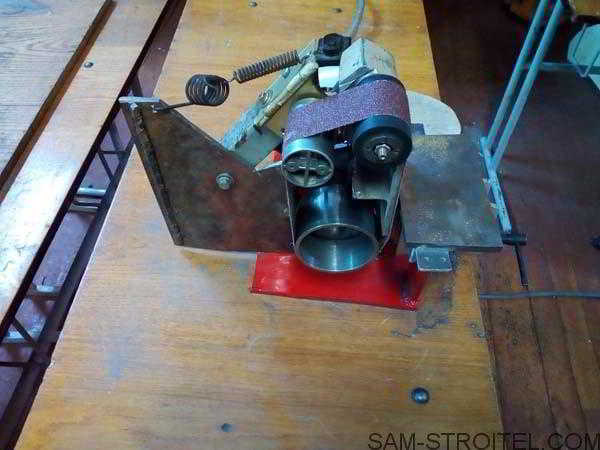

Конечно весь станочек простой, но со своими функциями справляется.

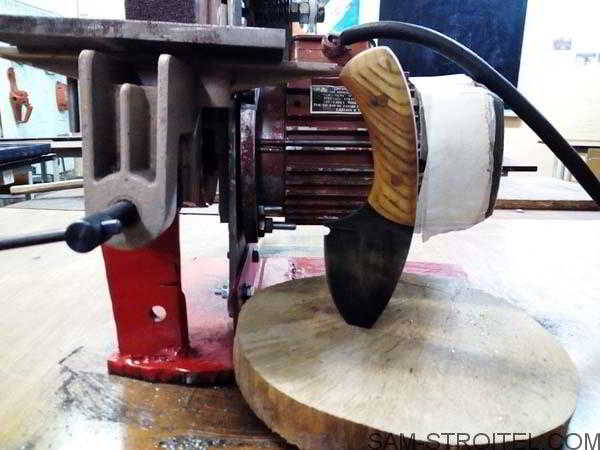

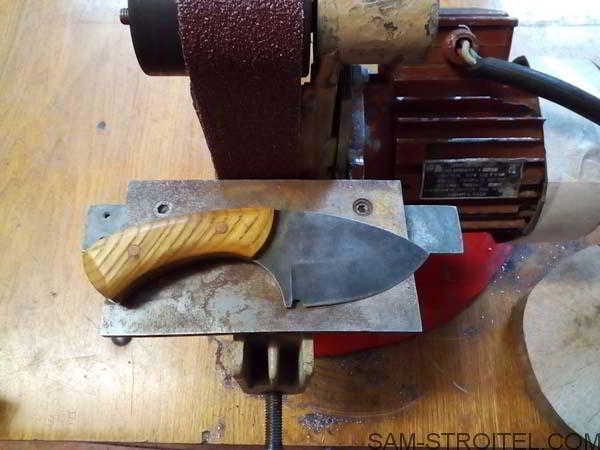

И для примера, вот небольшой нож из циркулярной пилы, сделанный на шлифовальном станке.



Ленточно шлифовальный станок своими руками

Ленточно шлифовальный станок своими руками

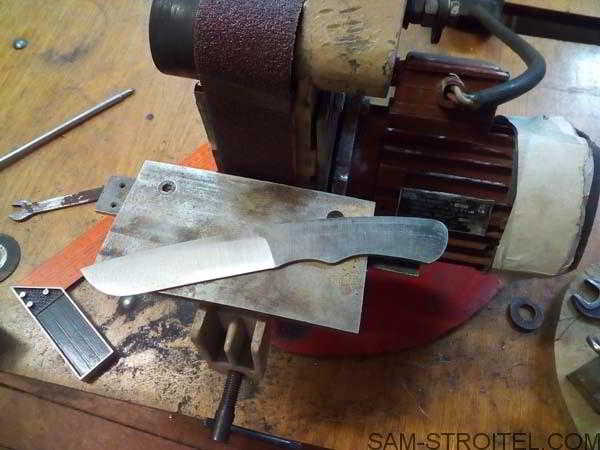

Ещё одна заготовка для ножа сделанная на этом станке. В общем получился вот такой, самодельный ленточный шлифовальный станок своими руками.

Ленточно шлифовальный станок своими руками

Автор самоделки: Oleg Shakel.
