Ленточный шлифовальный станок своими руками

Простой, самодельный ленточный шлифовальный станок, сделанный своими руками: фото пошагового изготовления с описанием.

С помощью этого ленточного станка, можно легко и быстро выполнять шлифовку, формировать скосы на ножах, точить топоры и многие другие инструменты. Сделать такое приспособление можно своими руками, предлагаем посмотреть пошаговые фото по изготовлению шлифовального станка.

Материалы для изготовления:

• — электродвигатель 220 В, 2 кВт, 2800 об/мин.;
• — квадратные стальные трубы;
• — листовая сталь;
• — подшипники;
• — гайки и болты;
• — пружина;
• — амортизатор крышки багажника авто;
• — колеса (их можно выточить самому из дерева).

Основание станка будет изготовлено из толстой листовой стали.

Далее показан процесс изготовления телескопической стойки, она будет сделана из двух труб квадратного сечения. Отрезаем нужные куски трубы на отрезном станке или болгаркой. Далее более широкую трубу привариваем вертикально к основе. Используем уголки, чтобы приварить трубу строго вертикально.

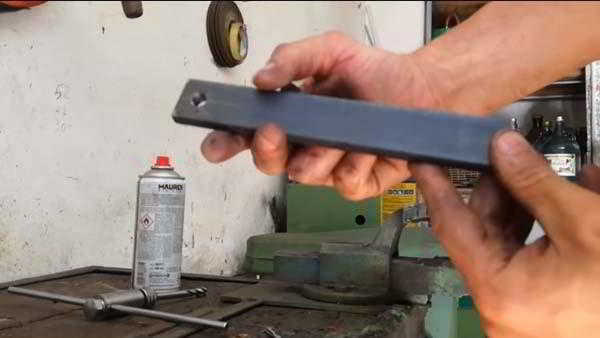

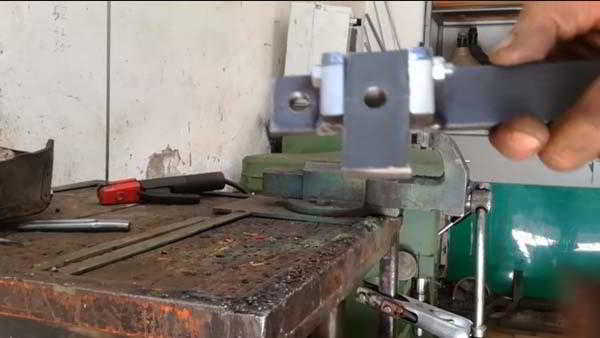

Изготовление регулировочного узла является самым длительным в этой самоделке. Этот узел нужен для того, чтобы менять угол верхнего ведомого колеса. Благодаря этому параметру мы центрируем ремень на колесах. Этот узел делается из стальных пластин, более подробно процесс сборки и работы этого узла показан на фото. Ничего сложного в изготовлении нет, режем заготовки, сверлим отверстия, нарезаем резьбу, где это требуется.

Потом этот регулировочный узел собирается на длинной стальной пластине, которая приваривается горизонтально к стойке.



На основание устанавливаем и крепим электродвигатель. В качестве натяжителя наждачной ленты, в этой конструкции используется амортизатор от багажника авто.



Далее устанавливаем колеса, их можно самому выточить из дерева на самом простом токарном станке. Ведущее колесо закрепляем на валу двигателя, а ведомое вращается на подшипнике. Также следует установить вспомагательные пластины под наждачную ленту, одна пластина крепится вертикально, вторая горизонтально.

Дальше покраска, сборка и самодельный станок готов. Ставим наждачную ленту и работаем.

Также рекомендуем посмотреть видео автора, где показан процесс изготовления ленточного шлифовального станка и его испытания.
