Мангал коптильня своими руками: размеры, фото

Самодельный мангал коптильня своими руками, размеры, фото и описание самоделки прилагаются.

Понадобилось сделать мангал коптильню, так сказать, два в одном. Конструкция представляет собой мангал на который устанавливается съёмная коптильня, что довольно удобно и практично.

Размеры коптильни:

  • Ширина — 300 мм.
  • Высота — 250 мм.
  • Длина — 490 мм.
  • Поддон на высоте 40 мм.
  • Первая решётка на высоте — 60 мм, вторая на высоте — 160 мм.
  • Толщина металла 4 мм.

Размеры мангала:

  • Длина — 700 мм.
  • Высота — 250 мм.
  • Ширина — 285 мм.
  • Дымоход высота — 600 мм.
  • Колосники на высоте 50 мм,
  • Толщина стенок — 8 мм.

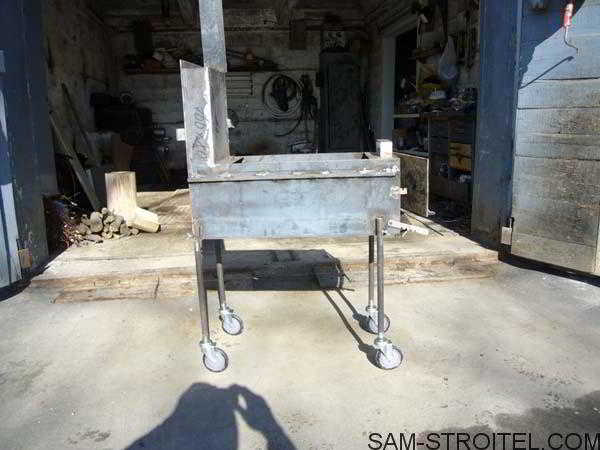

Собственно получился вот такой мангал коптильня:

Мангал коптильня своими руками: размеры, фото

Ящик коптильни сделан из нержавейки.

Мангал коптильня своими руками: размеры, фото

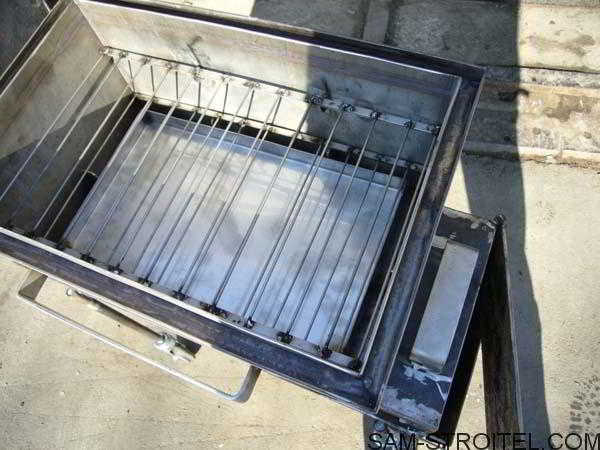

Вот так выглядит коптильня внутри.

Мангал коптильня своими руками: размеры, фото

А это мангал со снятой коптильней. Здесь обычный листовой металл толщиной — 8 мм.

Мангал коптильня своими руками: размеры, фото

Мангал коптильня своими руками: размеры, фото

Мангал коптильня своими руками: размеры, фото

Мангал коптильня своими руками: размеры, фото

Получилась отменная коптильня своими руками, результат на фото:

Мангал коптильня своими руками: размеры, фото

Автор самоделки: Андрей Костылев. г. Рязань.
