Отец с сыном, построили своими руками мини гидроэлектростанцию на небольшой речке в лесу, и полностью обеспечивают свой дом электроэнергией.

Отец, автора, живёт в Архангельской области, в небольшом доме на окраине леса, рядом с домом протекает речушка. Чтобы обеспечить себя электричеством, умельцы сделали плотину и построили мини ГЭС.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Плотина сделана таким образом, чтобы полностью не перекрывать реку, вся рыба и прочая живность может беспрепятственно плыть по ответвлению русла реки.

Мини ГЭС построенная на небольшой речке в лесу

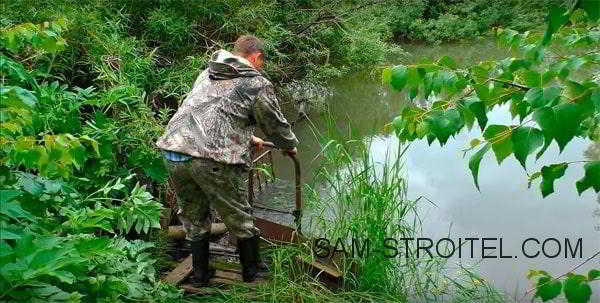

В плотине проложена труба, с одной стороны сделана задвижка, чтобы можно было перекрыть поток воды для ремонта турбины. На выходе из трубы, установлена турбина, которая вращает вал.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Вал передаёт крутящий момент на шкив и генератор. Сам вал имеет несколько изгибов, сделанных из гранат от переднеприводного ВАЗа.

Мини ГЭС построенная на небольшой речке в лесу

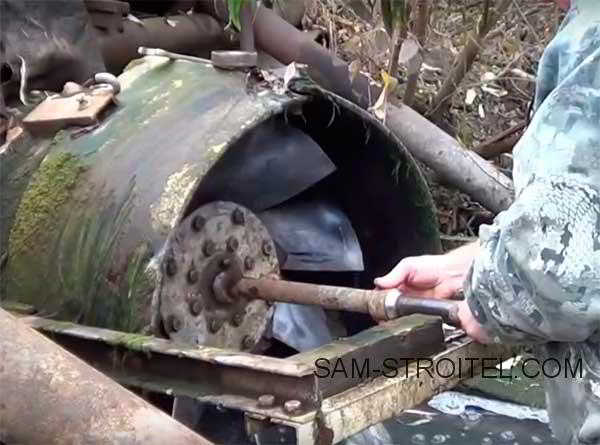

На фото показана самодельная ступица и крыльчатка турбины мини ГЭС. Подшипники здесь деревянные.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

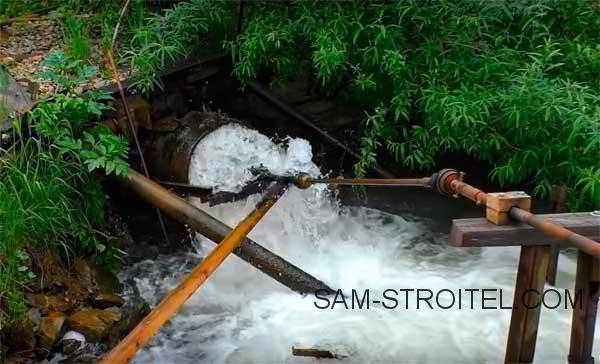

Направленный поток воды, попадает на крыльчатку и вращает турбину. Далее, турбина крутит вал, крутящий момент передаётся на шкив от комбайна.

Мини ГЭС построенная на небольшой речке в лесу

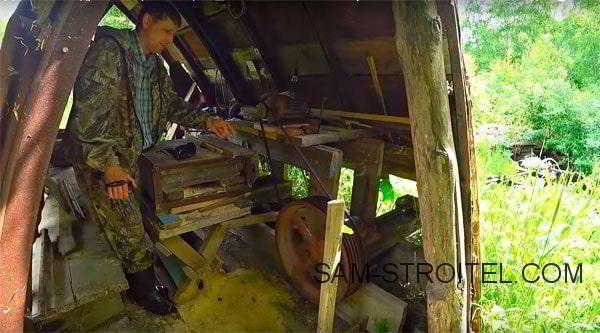

От большого шкива идёт ременная передача на маленький шкив генератора.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Сам генератор, это переделанный асинхронный двигатель. Статор перемотан более толстой проволокой, а ротор переделан, установлены неодимовые магниты.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу



Мини ГЭС построенная на небольшой речке в лесу

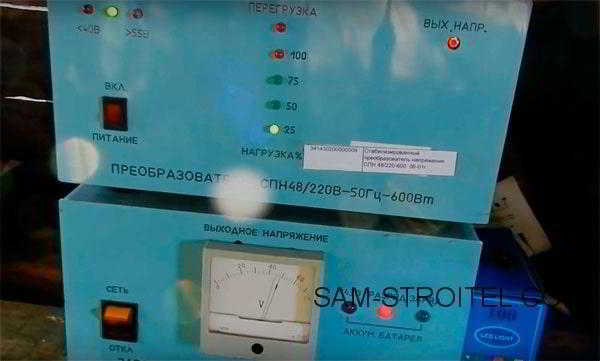

Генератор заряжает автомобильные аккумуляторы, подключённые к самодельному преобразователю. На выходе система выдаёт 220 вольт. Мощность мини ГЭС составляет 600 ватт в час.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу



Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

0,6 кВт, что выдаёт электростанция, вполне достаточно для постоянно работающего холодильника, освещения в доме и на пасеке и прочих бытовых приборов.

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Мини ГЭС построенная на небольшой речке в лесу

Таким образом, отец и сын, построили собственную мини гидроэлектростанцию и обеспечили себя электричеством. Самоделка постоянно модернизируется и усовершенствуется, уже использовано несколько вариантов генераторов, в планах у умельцев, поставить более мощный генератор на 2 кВт.

Мини ГЭС построенная на небольшой речке в лесу

Небольшой видео обзор мини ГЭС:

Автор самоделки: Илья Петрович.
