Открытая проводка в квартире и доме: требования и особенности монтажа

Открытая проводка — самый простой способ закладки электрических линий. От скрытой данный вид отличается тем, что кабели проходят над толщиной строительной конструкции, а не внутри. Процесс менее трудозатратный, так как позволяет обойтись без штробления стен. В многоэтажных постройках такую проводку встретить сложно, но способ не становится менее актуальным для дачи, домов или помещений в стили ретро.

Плюсы и минусы открытой проводки

К достоинствам можно отнести следующие моменты:

Простота укладки. По сравнению со способом скрытой проводки, открытая занимает меньше времени и позволяет оборудовать систему своими руками.

Цена. Исключая множественные штробления по периметру помещения, стоимость укладки выходит значительно меньше.

Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.

Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

Внешний вид. Далеко не каждому понравятся линии проводов по дому, за исключением заранее задуманных дизайнерских решений.

Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не повредить ее. К тому же пожарная безопасность в деревянных домах, заставит хозяев быть бдительнее.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей, коробок. При составлении проекта нужно учитывать моменты:

Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.

По стандартам, проводка должна пролегать на расстоянии не менее 15-20 см от углов, оконных и дверных проемов. А от уровня пола: розетки не менее 20 см, а выключатели — 60 см.

Нельзя прокладывать кабели рядом с излучателями тепла: батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.

Под трубами, где скапливается конденсат, так же запрещено проводить электрические элементы.

Для помещений с повышенной влажность элементы электропроводки должны иметь двойную или тройную изоляцию.

Соединения и узлы должны находиться только в распределительных коробках.

Заранее на схеме подводят распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания кабелей под тяжестью собственного веса. Расстояние скоб для проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Что необходимо для открытой проводки

Как выбрать кабель

Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Для домашних электроприборов и освещения будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2.5 мм. Бытовая техника, такая как электроплита, подключается кабелем с сечением не менее 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.

В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:

устойчив к коррозии;

выдерживает электрическую нагрузку при одинаковом сечении с алюминиевым;

пластичный, что позволяет укладывать систему без риска переломить кабель.

Розетки

Такие розетки называются накладными, так как крепятся к стене в любом нужном месте. В отличие от погружных, у накладных — контакты находятся внутри и изолированы.

Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.

Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, она называется проходной. Розетки такого вида устанавливаются при бескоробочном подключении проводов.

Выключатели

Герметичные выключатели не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности для избежания замыканий и предотвращения аварийных ситуаций.

Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.

Способы монтажа

Существует несколько способов укладки кабелей открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку проводки через плинтус или декоративные трубы.

Внешняя проводка в кабельном канале

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают необходимыми свойствами:

нетоксичны;

температуроустойчивы;

имеют низкую цену.

Прикрепляются к стенам за счет дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки для элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Проводка открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение так же через каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

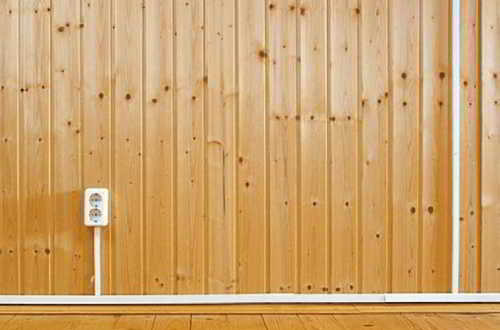

Разводка через плинтус

Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов для кабелей и способом монтажа.

Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

Проводка в трубах

Современная промышленность позволяет укладывать проводку разными способами, которыми отвечают требования пожарной безопасности. Часто используется гофрированная труба.

Но способ монтажа и проводки кабелей через сами трубы — процесс трудоемкий. Провод крепится к веревке, которая протаскивается через всю длину труб, а после выхода конца веревки протаскиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр кабелей в пучке. Прикрепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Помимо гофры есть еще несколько видов материала для изготовления труб, но они встречаются редко и по параметрам сильно уступают гофрированным, например, в весе. А тяжесть проводки — важная деталь, поэтому чем легче она будет, тем лучше.

Стильная проводка в ретро и лофт стилях

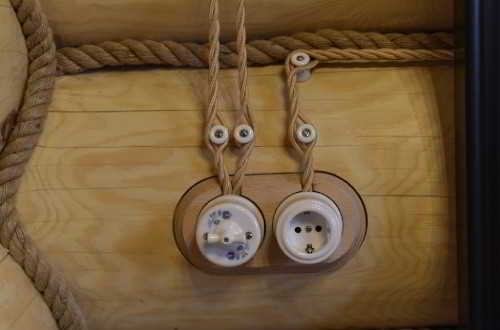

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа проводки через керамические изоляторы и металлические декоративные трубы.

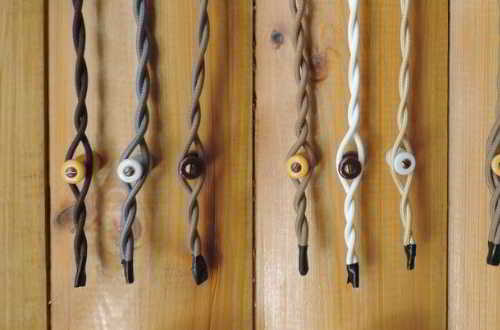

Монтаж через керамические изоляторы считается самым первым методом проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности, ролики-изоляторы ставятся на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех остальных.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветовых и стилистических вариантах. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Где запрещена открытая проводка

Запрещается использовать метод открытой электропроводки в зонах повышенной влажности, таких как ванная комната, бани, сауны и кухни. Также в больших складских помещениях и вблизи взрывоопасных веществ.

Если наружная проводка — единственно возможный способ электрического питания, то следует добавить несколько слоев изоляции (в случае со складами) и огнеупорных материалов (например, для заправок).

Таким образом, открытая проводка в квартирах, домах и других помещениях не уступает внутренней, а в чем-то даже превосходит.

Вопрос оснащения дома, квартиры или любого помещения электропроводкой уже давно касается не только безопасности, но и формирования дизайна комнаты. Современные находки в области дизайна интерьера позволяют превращать привычные вещи в эстетично выглядящие элементы общей задумки.
