Самодельная печь профессора Бутакова сделанная своими руками: схема, чертежи, фото изготовления эффективной дровяной печи с описанием, а также видео от автора самоделки.

Печи Бутакова, известны своей эффективностью, в основе их конструкций реализованы оптимальные решения для конвекции воздушных потоков и теплоотдачи. Стоимость таких изделий довольно высока, но как говорится: — «Не боги горшки обжигают».

Народный умелец Юрий Антонов, сделал печь Бутакова своими руками, предлагаю посмотреть фото изготовления самоделки.

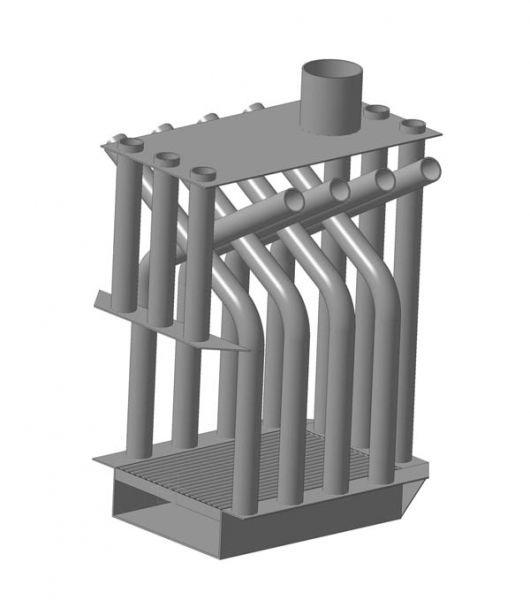

На схеме показаны трубы для конвекции воздуха, принцип их работы довольно прост, воздух поступает снизу в отверстия, проходит по разогретым трубам и выходит через верхние отверстия уже горячим потоком. В результате КПД печи значительно возрастает.

Печь профессора Бутакова: схема, чертежи

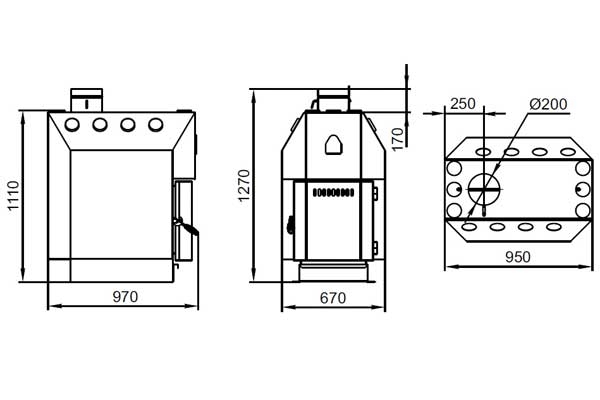

Габаритные чертежи печи Бутакова

Печь профессора Бутакова: схема, чертежи

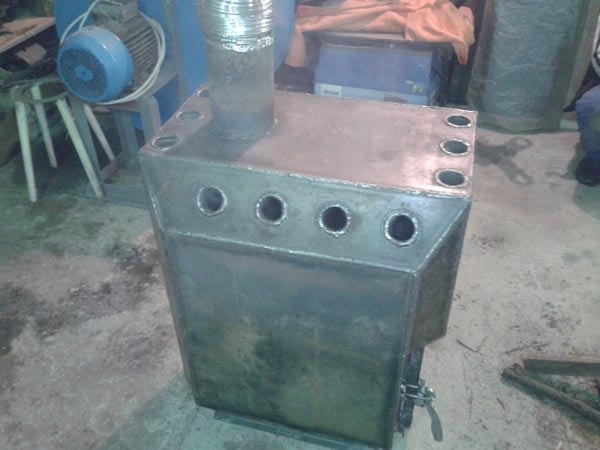

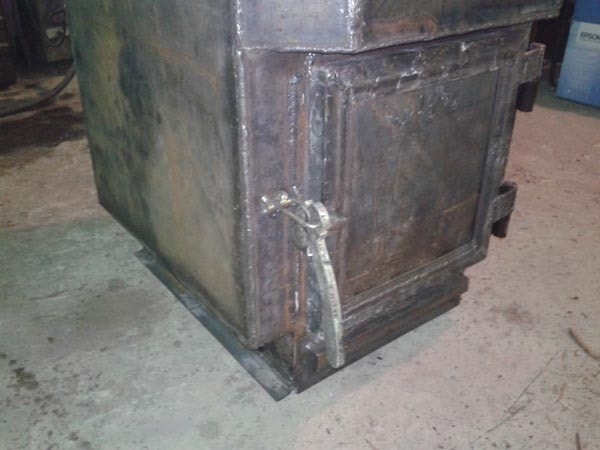

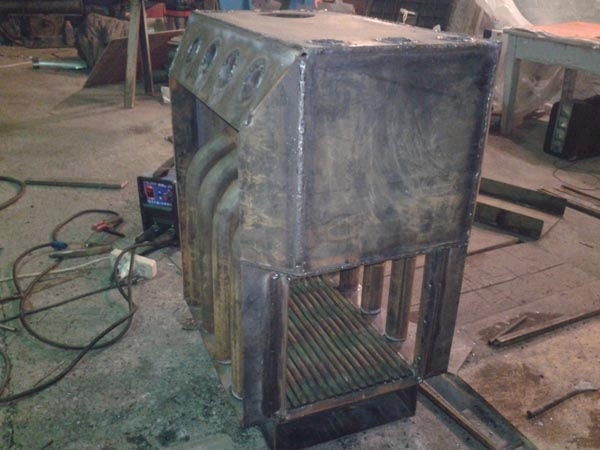

Далее фото изготовления самодельной печи:

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь профессора Бутакова: схема, чертежи

Печь успешно прошла испытания и рекомендуется к изготовлению.

Печь профессора Бутакова: схема, чертежи

Рекомендую посмотреть видео автора: первый запуск печи.

Примечание: трубы промаслены и дым идущий из труб — это выгорающие остатки масла при первой топке.

Автор: Юрий Антонов.
