Печь ракета из газового баллона: чертежи, фото, видео

Ракетная печь из пропанового баллона: чертежи, фото, видео. Пошаговое изготовление печи из газового баллона своими руками.

В прошлой статье мы рассмотрели процесс сборки ракетной печи походного типа, конструкция печи ракетного типа позволяет получить максимально возможный выход тепловой энергии методом дожигания пиролизных газов, которые образуются при первичном горении древесины.

Ракетную печь можно также использовать для отопления помещений, дач, гаражей, в этой статье мы рассмотрим конструкцию такой печки сделанной из газовых баллонов.

Чтобы печь ракетного типа эффективно обогревала помещение нужно дополнительно сделать камеру для дожигания пиролизных газов, таким способом теплоотдача печки значительно увеличится и расход топлива уменьшится.

В качестве емкости для дожигания пирозизных газов можно использовать обычный газовый баллон из-под пропана, диаметр баллона составляет 300 мм, высота около 900 мм, такая ёмкость лучшим образом подходит для изготовления печки ракетного типа с дожиганием пиролизных газов.

Схема печи ракеты из газового баллона.

На рисунке представлена схема чертёж ракетной печи из баллона.

Печь ракета из газового баллона: чертежи, фото, видео

Принцип работы печки ракетного типа следующий: над топкой установлена вертикальная труба, которая, создаёт реактивный эффект. При горении дров в топке горячие газы вихрем выталкиваются по трубе с характерным гулом, что и послужило названием печки – «Печь ракета».  Из трубы пиролизные газы попадают в разогретую камеру где и догорают при этом выделяя дополнительное тепло.

Изготовление ракетной печи.

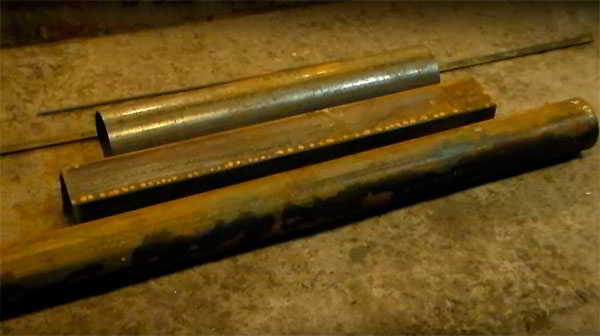

Чтобы сделать печь понадобятся следующие материалы:

  • Труба длиной — 0,8 м (диаметр 158 мм, толщина стенки 4 мм).
  • Труба длиной — 1,5 м (диаметр 127 мм, толщина стенки 3,5 мм).
  • Профильная труба длиной — 1 м (сечение 120 х 120 мм, толщина стенки 4 мм).
  • Пустой газовый пропановый баллон – 2 шт.
  • Листовой металл.
  • Металлические пруты.
  • Перлит.
  • Труба для дымохода диаметром 120 мм.

Печь ракета из газового баллона: чертежи, фото, видео

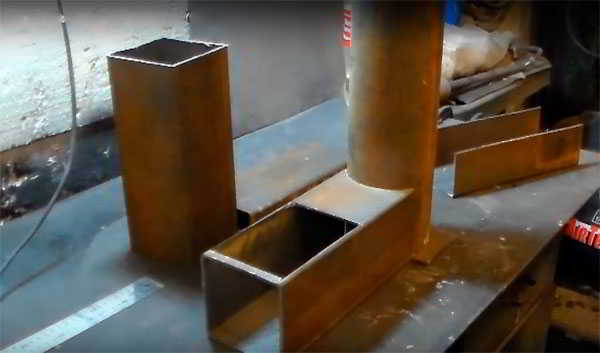

Из профильной трубы вырезаем два куска длиной по 300 мм и один кусок для лежака 350 мм. В лежаке болгаркой выпиливаем отверстия под топку и вертикальную трубу.

Печь ракета из газового баллона: чертежи, фото, видео

Печь ракета из газового баллона: чертежи, фото, видео

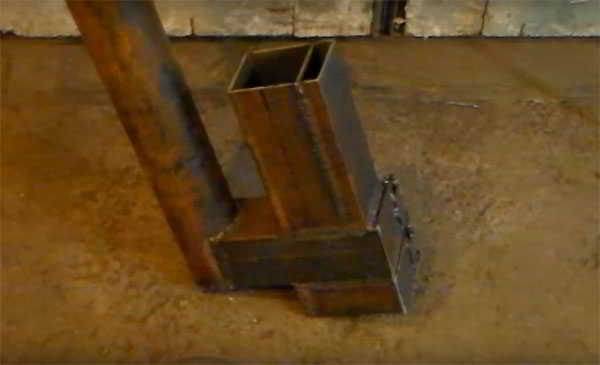

Один кусок профильной трубы распиливаем вдоль и привариваем к топке, это будет канал для подачи воздуха в топку.

Печь ракета из газового баллона: чертежи, фото, видео

Печь ракета из газового баллона: чертежи, фото, видео

Свариваем топку с трубой.

Печь ракета из газового баллона: чертежи, фото, видео

Печь ракета из газового баллона: чертежи, фото, видео

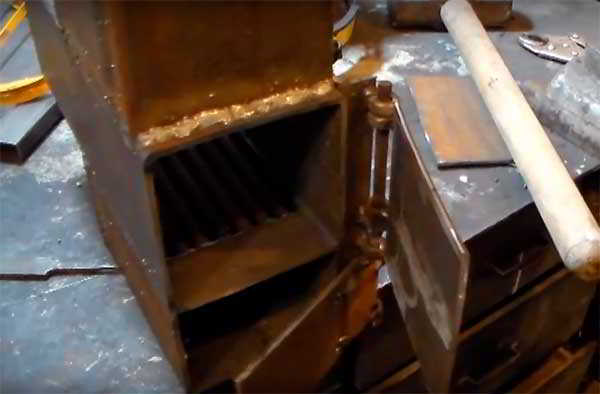

Из прутов арматуры делаем колосники, для топки и зольника сделаны дверцы.

Печь ракета из газового баллона: чертежи, фото, видео

Печь ракета из газового баллона: чертежи, фото, видео

Проверка работоспособности печи. Первичная камера горения готова, теперь изготовим камеру вторичного горения для пиролизных газов.

Печь ракета из газового баллона: чертежи, фото, видео

Из нижней части баллона вырезается проём под топку, к баллону приваривается колено трубы диаметром 120 мм под дымоход.

Печь ракета из газового баллона: чертежи, фото, видео

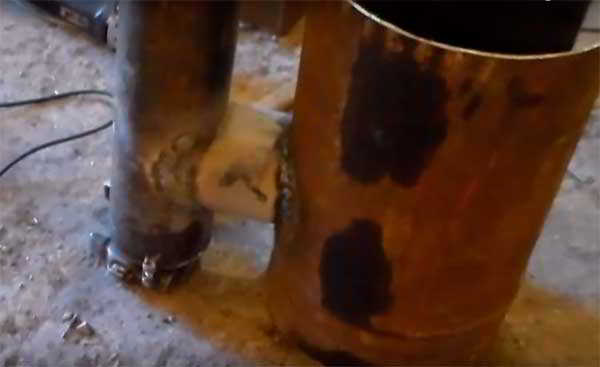

В нижней части трубы сделана дверка для чистки дымохода.

Печь ракета из газового баллона: чертежи, фото, видео

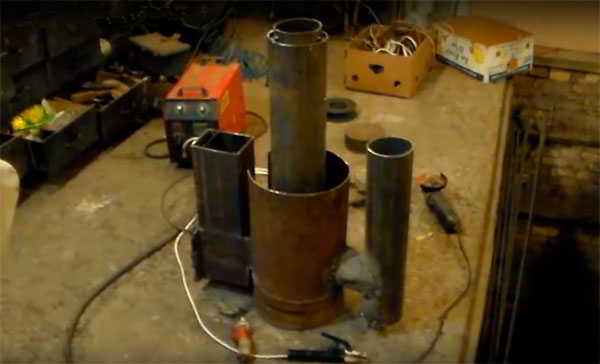

На трубу одевается и приваривается кусок трубы большего диаметра, топку привариваем к баллону.

Печь ракета из газового баллона: чертежи, фото, видео

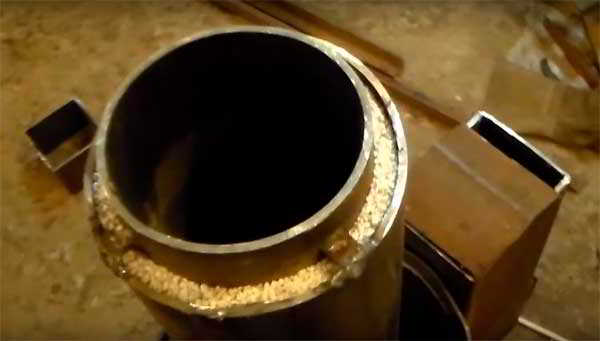

Пространство между трубами засыпаем перлитом который служит теплоизолятором и завариваем.

Печь ракета из газового баллона: чертежи, фото, видео

Печь ракета из газового баллона: чертежи, фото, видео

У второго баллона нужно отрезать дно и заварить отверстие от вентиля, это будет ёмкость для дожигания пиролизных газов.

Печь ракета из газового баллона: чертежи, фото, видео

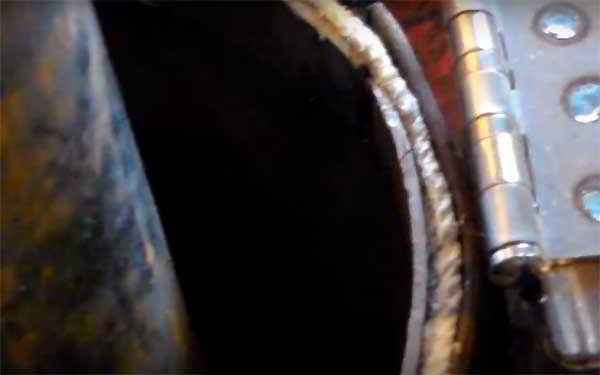

Части баллонов стыкуются между собой в паз сделанный из приваренных двух колец, чтобы соединение было более герметичным в сам паз уложен асбестовый шнур.

Печь ракета из газового баллона: чертежи, фото, видео

Печь в собранном виде.

Печь ракета из газового баллона: чертежи, фото, видео

Подробно процесс изготовления ракетной печи можно посмотреть в этом видео, где автор показывает все этапы изготовления и саму печь в работе.

Видео ракетная печь из газового баллона.
