Подъемный кран своими руками

Сделал подъемный кран своими руками, для стройки бани из комплекта бруса.

Чтобы облегчить работу при строительстве сруба, решил сделать разборный подъемный кран, который при необходимости можно будет перевезти на багажнике авто.

Максимальный подъемный вес не превысит 60 кг (брус 5100 х 110 х 145). Для этих целей отлично подошел небольшой электротельфер Denzel на 125/250 кг.
Кран решил делать из имевшихся б/у круглых труб. Крепление крана будет к внутренней части угла бетонного фундамента на 8 анкеров М12.

На рисунке показаны размеры подъёмного крана:

Конструкция крана позволяет сделать поворот стрелы на все 360 градусов. Размеры диаметров указаны по наружной поверхности труб. В трубу основания на глубину 1000 мм будет входить труба стойки. Для уменьшения взаимного трения труб предусмотрены втулки с углублениями под шарик от подшипника диаметром 30 мм. Для исключения прогибания стойки, по обратной стороне приваривается укосина из квадрат-трубы 15×15 мм.

Наверху стойки приваривается прямоугольная заглушка из 5 мм листа с прорезью для фиксации цепи. Цепь одновременно выполняет роль укосины и регулятора подъема стрелы (можно применить ручную лебедку).

Стрела крана диаметром 40 мм перемещается и стопорится внутри балки. Выдвижение стрелы не более 1000 мм. Крепление тельфера может быть осуществлено непосредственно на оконечности стрелы (если предполагается ее только горизонтальное использование). Такая конструкция позволит облегчить установку и снятие тельфера.

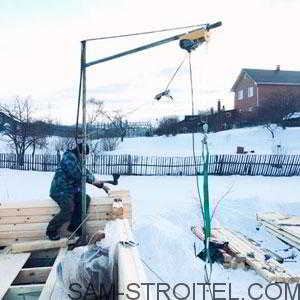

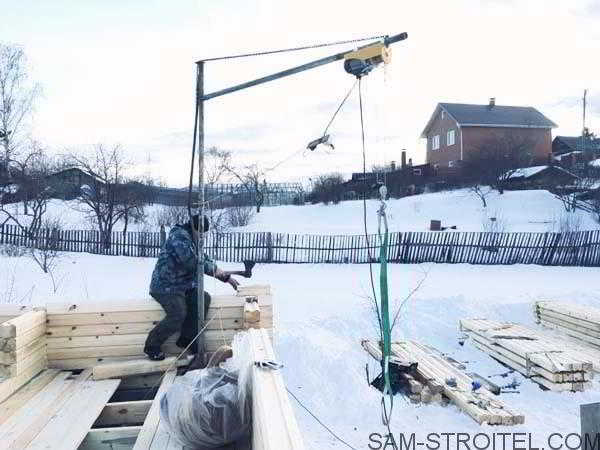

Смонтировал кран и протестировал: стрела крана вращается очень легко, стрела выдерживает вес 80 кг. Теперь самая тяжелая работа заключается в подносе бруса из штабелей к срубу.

Автор самоделки: Fusin. г. Озерск.
