Самодельный гидравлический пресс из домкрата, сделанный своими руками.

Всем привет! Давно хотел себе в гараж, гидравлический пресс, и наконец то решился изготовить это весьма нужное приспособление.

Закупил материалы: гидравлический домкрат на 12 тонн, швеллер 100, уголок,  болты (класс прочности 10.9, на нижние соединения класс прочности 5.8).

Пресс гидравлический своими руками: размеры, фото

Сверлил перфоратором, ни одно сверло ни пострадало, часто смазывал чтобы сверло ни испортить.

Пресс гидравлический своими руками: размеры, фото

Нижнее соединение — болты 10 мм.

Пресс гидравлический своими руками: размеры, фото

Диаметр отверстий — 16 мм.

Пресс гидравлический своими руками: размеры, фото

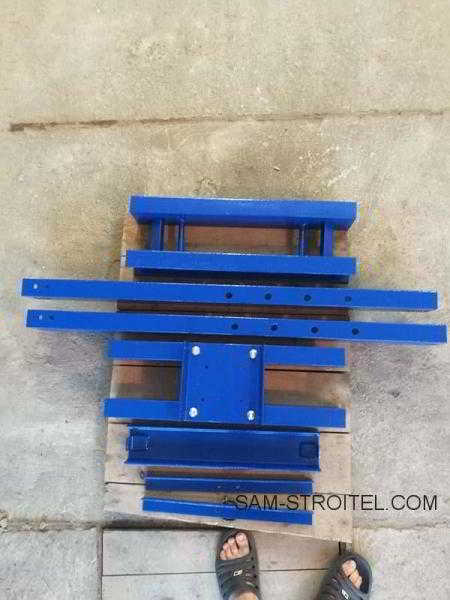

Детали покрасил.

Пресс гидравлический своими руками: размеры, фото

Пресс гидравлический своими руками: размеры, фото

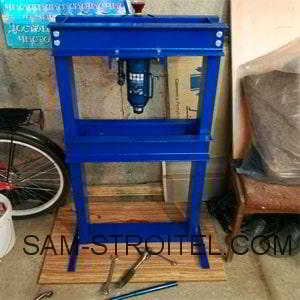

Пресс в собранном виде. Испытал, менял сайлент блоки на рычагах передних.

Пресс гидравлический своими руками: размеры, фото

Домкрат в верх ногами.

Пресс гидравлический своими руками: размеры, фото

Разобрал домкрат и вставил медную трубку.

Пресс гидравлический своими руками: размеры, фото

Резервуар с жидкостью, нарезал резьбу в заливное отверстие и поставил медную трубку, в планах поставить манометр чтобы видеть нагрузку. Высота пресса 106 см ширина 59 см.

Пресс гидравлический своими руками: размеры, фото

Автор самоделки: Сергей Кравченко. Сургут.
