Прокладка водопроводных полипропиленовых труб

Всё большее число наших соотечественников для производства сантехнических работ отдают предпочтение трубам из полипропилена. Удобство применения, низкая стоимость и эксплуатационные показатели этого материала — всё это обусловило высокую востребованность данных изделий. По утверждению производителей служить они будут не менее 50 лет. А чтобы осуществить прокладку полипропиленовых труб своими руками достаточно иметь лишь первоначальные навыки в этой сфере.

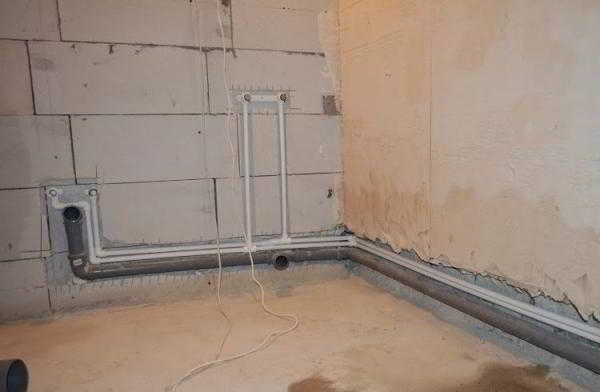

Проложить водопровод из полипропиленовых труб можно и в квартире, и частном доме

Преимущества труб PP

Как известно, полипропилен (гранулы или светлый порошок) является продуктом реакции полимеризации пропилена, проводимой с применением металлических катализаторов. Чтобы получить трубные изделия, сырьё сначала расплавляют, а затем формируют сами трубы методом экструзии.

При температуре 170˚С полипропилен расплавляется, а при 140˚С размягчается. Такое свойство обусловливает пригодность изготовленных из него труб для создания систем отопления, а также горячего и холодного водоснабжения. Но обустройство на их основе паропроводов не допускается.

Трубы водопроводные полипропиленовые устойчивы к разрушительному действию процесса коррозии, поэтому их можно:

• монтировать в помещениях с высокой степенью влажности;
• использовать в агрессивных средах;
• прокладывать под землёй в местах, где фиксируется повышенный уровень грунтовых вод.

Полезный совет! Укладку трубопровода из полипропилена своими руками рекомендуется осуществлять с условием максимально возможной защиты от попадания прямых солнечных лучей.

Хоть такой материал является едва ли не самой лёгкой пластмассой, ему присуща высокая износоустойчивость. Из этого следует, что водопроводные полипропиленовые трубы достаточно хорошо переносят абразивное воздействие песка и отслоившейся ржавчины, проникновение которых в систему водоснабжения не гарантирует даже применение фильтров.

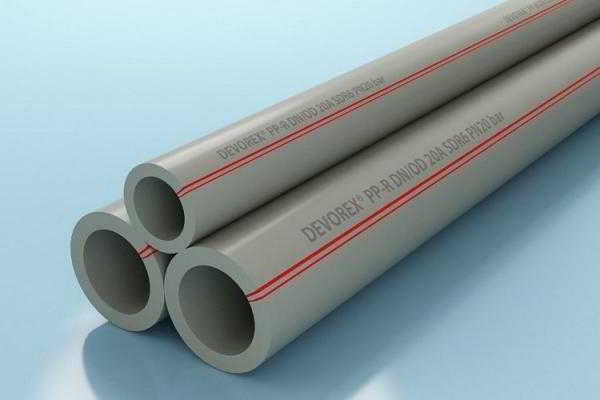

Полипропиленовые трубы прочны и устойчивы к коррозии

Прочность данных изделий меньше, чем у стальных аналогов. Поэтому выполняя прокладку трубопровода из полипропилена своими руками, а также в ходе эксплуатации особое внимание уделяйте его защите от возможных механических повреждений.

Технические характеристики изделий

Главными характеристиками трубных изделий являются диаметр, а также толщина стенки. Их классификация по данным параметрам позволяет выполнять расчёты для обеспечения качественной транспортировки жидкости. Изучив ниже размещённую таблицу, вы сможете узнать разнообразие размеров полипропиленовых труб, присутствующих на современном рынке.

Внешний диаметр	Толщина стенки PN25	Толщина стенки PN20	Толщина стенки PN16	Толщина стенки PN10
110	18,40	18,40	15,10	10,0
90	15,0	15,0	12,30	8,20
75	12,50	12,50	10,30	6,90
63	10,50	10,50	8,40	5,80
50	8,40	8,40	6,90	4,60
40	6,70	6,70	5,50	3,70
32	5,40	5,40	4,40	3,0
25	4,20	4,20	3,50	2,3
20	3,40	3,40	2,80	1,90
16	2,70	2,7	________	________



Трубы категории PN20 являются продукцией универсального применения. В группу PN10 входят тонкостенные изделия для систем тёплого пола и холодного водоснабжения. Трубы PN16 используются в системах холодного водоснабжения и отопления, характеризующихся невысоким давлением теплоносителя. Изделия категории PN25 армированы слоем алюминиевой фольги и могут устанавливаться в трубопроводах центрального отопления. Некоторые производители маркируют трубы PN10 синей продольной полосой, а PN20 – полосой красного цвета.

Тонкостенные PP-трубы применяют для устройства теплого пола

Длительный срок эксплуатации позволяет использовать полипропиленовые водопроводные трубы для любого вида прокладки:

• скрытой — в несущих конструкциях сооружения и под землёй;
• открытой — по поверхности земли, по полу или по стене жилого помещения;
• бесканальной укладкой труб в грунте;
• прокладка в шахтах;
• прокладка в коробах.

Но вести работы необходимо с соблюдением требований нормативных документов. Так, например, если говорить о прокладке полипропиленовых труб, предназначенных для транспортировки воды повышенной температуры (от +45 градусов), то они должны размещаться на скользящих креплениях, обеспечивающих возможность продольного смещения. Впрочем, допускается их установка в коробах и каналах.

Полезный совет! Водопроводные полипропиленовые трубы выдерживают изгиб, величина которого не превышает 10% от диаметра. То есть, по сути, назвать их гибкими нельзя. Поэтому осуществлять прокладку полипропиленовой трубы в грунте, в стене либо по поверхности земли следует прямыми участками. А для реализации необходимых изгибов используйте соответствующие отводы.

Как спрятать трубы в стене

Желание хозяев смонтировать трубопровод именно таким способом вполне оправдано. Интерьер кухни, туалета и ванной комнаты от этого только выиграет. Однако при этом могут возникнуть вопросы, как поведут себя замурованные трубы, и как, собственно, выполнить монтаж.

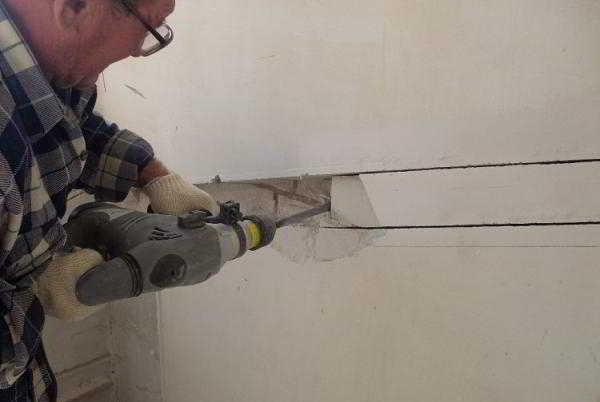

Чтобы спрятать трубы в стену, в ней делают штробы

Сразу отбросим сомнения: при правильном подходе к делу, спрятанная коммуникация будет служить очень долго. Но только если будут выполнены следующие требования:

• система должна иметь минимальное число соединений, а лучше всего, если она будет монолитной;
• чтобы не препятствовать процессу естественного температурного расширения пропилена, прокладывая трубу для горячей воды своими руками, оставляйте зазор.

В обязательном порядке покройте водопровод слоем теплоизоляции. Для этого подойдёт минеральная вата, стекловата, гофрированный картон либо другой утеплитель. Так вы защитите конструкцию от нежелательного запотевания. В закрытой инженерной коммуникации очень важно предусмотреть возможность беспрепятственного доступа к вентилям (кранам). Обычно на эти места устанавливают лючки или специальные дверцы.

Методика монтажа

Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:

1. При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
2. Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
3. Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
4. Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.

Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.

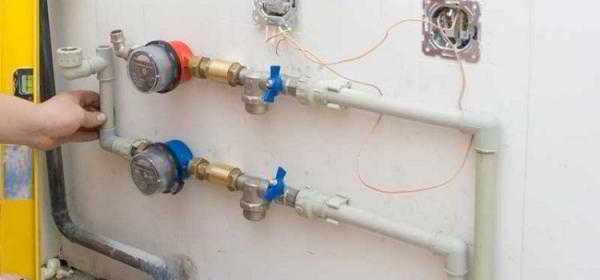

Уложив трубы в штробы, нужно закрепить их и провести испытания

Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.

Монтаж водопровода к стене

Предварительно соедините сегменты будущего трубопровода методом электрофитинга или с помощью полифузионной стыковой сварки. Далее нанесите на стены разметку его пути по периметру помещения.

Важно! Устанавливайте трубопровод с небольшим уклоном. Такое решение исключит возможность замерзания оставшейся в нём жидкости даже, если помещение не будет отапливаться. Речь идёт, в первую очередь, о даче.

Последовательность этапов прокладки труб своими руками выглядит следующим образом:

1. Высверлите под дюбель-гвозди отверстия. Делается это с помощью дрели.
2. Приложите к стене крепёжные клипсы.
3. Надёжно зафиксируйте данные элементы крепления. Для этого в отверстия введите дюбели, используя молоток и отвёртку.
4. Установите трубы и закрепите их клипсами.

Сгибать полипропиленовые изделия без предварительного нагрева допускается при температуре до +15 градусов, а монтаж рекомендуется проводить, при температуре не ниже +5 градусов.

Для фиксации труб на стене применяются клипсы из пластика

Прокладка в грунте

Согласно требованиям ГОСТ, диаметр прокладываемых в земле водопроводных труб должен быть 32 мм, а их длина — 2,4 метра. Для простого и быстрого монтажа необходимо приобрести фитинги.

Укладку полипропиленовой трубы в землю своими руками проводите в следующей последовательности:

1. Выройте траншею. В нормативных документах сказано, что её глубина должна быть ниже уровня промерзания грунта. Для своего региона конкретную цифру можно узнать из специальных таблиц. Оптимальная ширина рва – 0,5 метра.
2. Уплотните дно и стенки траншеи.
3. Сделайте амортизационную подушку, насыпав 10 см песка.
4. Обмотайте трубы слоем теплоизоляции, уложите в ров и соедините их с помощью фитингов.
5. Засыпьте инженерную коммуникацию песком. Верхняя отметка его слоя должна на 5 см быть выше наружной поверхности трубопровода.
6. Место прохождения водопровода покройте плиткой, черепицей или битым кирпичом.
7. Засыпьте траншею извлечённым грунтом.

И не забудьте поблизости от центральной магистрали создать колодец для установки в нём запорной арматуры. С её помощью вы сможете аварийно отключать воду, а также подключать к водопроводу дополнительные объекты. Колодец обычно выкладывается из кирпича или выполняется из железобетонных колец.
