Самодельный распиловочный стол своими руками, фото и подробное описание прилагаются.

Вот решил сделать дешёвый и практичный распиловочный стол из ручной циркулярной пилы.
Купил ЛДСП (да, подобные вещи не правильно делать из дсп, но, реалии таковы, что влагостойкую фанеру я не нашел, да и признаться, в Минске я ее вообще в глаза никогда не видел).
Взял два куска 600 х 800 х 16 мм и 300 х 800 х 16 мм.
Купил алюминиевый уголок 20 х 40 х 2000 мм и швеллер 10 х 10 х 2000 мм.
Взял 40 конфирматов, две металлические линейки по 500 мм.

Приступил к работе.

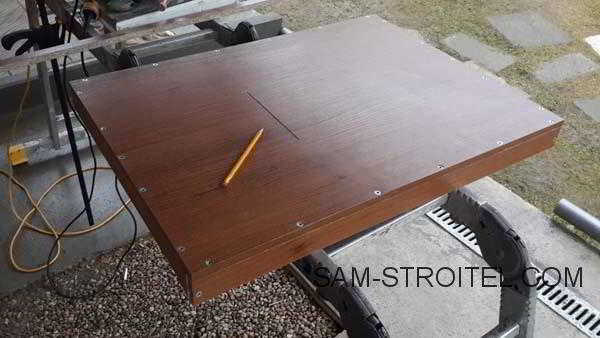

Основанием будет плита 600 х 800 мм. Плиту 300 х 800 мм, распустил на ламели 50 х 800 мм.
Из них сделал окантовку…которая добавила жесткости. Собирал все с использованием Kleiberit PUR 501.

Распиловочный стол своими руками из ручной циркулярной пилы

Распиловочный стол своими руками из ручной циркулярной пилы

Фрезернул полость под швеллер и вклеил его на Soudal Fix All Classic. Очень жаль что швеллер десяточка…а не 15…ну что есть…найду, может переделаю. Дальше фрезернул дорожки под линейку.

Распиловочный стол своими руками из ручной циркулярной пилы

Распиловочный стол своими руками из ручной циркулярной пилы

Распиловочный стол своими руками из ручной циркулярной пилы

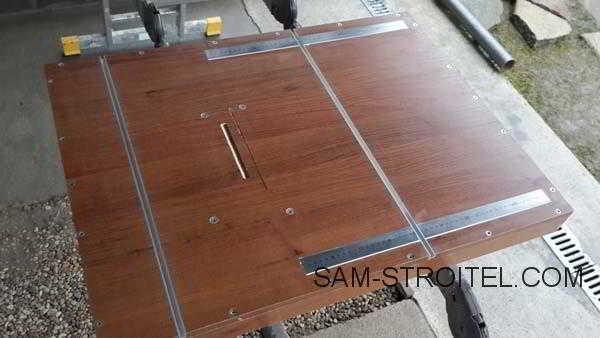

Линейки порезал в размер, точно позиционировал по диску и так же вклеил на Soudal.

Распиловочный стол своими руками из ручной циркулярной пилы

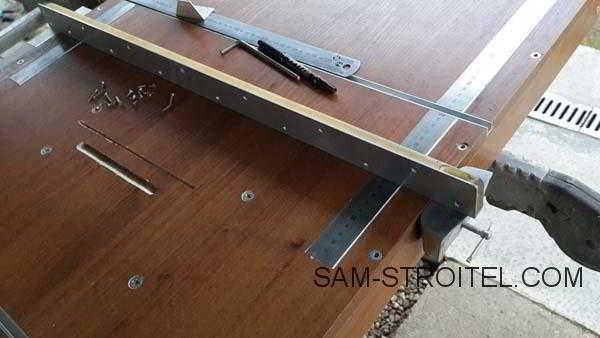

Дальше взялся за параллельный упор.
Как-то опять каждый раз пережимать обрезок палки струбцинами желания не было, и упор решил делать на подобии заводских распиловочных станков. Основа алюминиевый уголок 20 х 40 мм.
Жесткость у него не особо, по этому усилил его деревянной планкой, склеив их fix all-ом.
К задней части направляющей приклепал уголок 20 х 20 мм. Это уже позволит позиционировать упор перпендикулярно столу.
А вот с креплением решил заморочиться.
Для реализации мысли, нужен был кусок алюминия.

Где взять кусок алюминия? Отпилить от диска.

Распиловочный стол своими руками из ручной циркулярной пилы

Распиловочный стол своими руками из ручной циркулярной пилы

Распиловочный стол своими руками из ручной циркулярной пилы

Взял не нужную струбцину…позаимствовал нужные для меня части с нее.

Распиловочный стол своими руками из ручной циркулярной пилы

Нарезал резьбу в болванке.

Распиловочный стол своими руками из ручной циркулярной пилы

Распиловочный стол своими руками из ручной циркулярной пилы

Параллельный упор поженил с зажимом двумя болтами с анаэробным клеем.

Распиловочный стол своими руками из ручной циркулярной пилы

Получилось очень удобно…не сильно хуже заводских быстросъемных упоров. Дальше уже мелочи…установка розетки, проводка, выключатель. Кнопка в пиле зафиксирована.

Распиловочный стол своими руками из ручной циркулярной пилы

Все это работает в связке с пылесосом с автопуском. Каретку протяжки забыл сфотографировать…но там все ясно.
Циркулярка сейчас стоит на базе 160-того диска…это конечно мало.
На данный момент толщина пропила составляет 37 мм.

Наверное, через месяц я куплю и установлю другую циркулярку…на основе 210 или 235 диска.
Обязательно это будет циркулярка с расклинивающим ножом.
Если поставлю циркулярку с 210-235 диском, до тогда обязательно соберу модуль плавного запуска для пилы.

Конечно, такой распиловочный стол из ручной циркулярной пилы — это эконом вариант…нужда заставляет. И не заменяет это в полной мере заводское изделие…особенно если речь идет о пилении под углами.
В моем столе сделано два положения…под 90 и 45 градусов. Как правило, этого достаточно.
Без учета дисковой пилы, которая была в хозяйстве…стоимость всех материалов (без клея) составила $30…даже с учетом пилы на 235-тый диск, стоимость такого станка не превысит $160…что ровно в два раза дешевле, заводского стола вроде Bosch или Makita.

Распиловочный стол своими руками из ручной циркулярной пилы

Автор самоделки: Андрей Дрозд. Беларусь. г. Минск. sam-stroitel.com
