Ручной насос для воды своими руками

5

Ручной насос для воды своими руками

Самодельный ручной насос для воды из скважины: фото и подробное описание изготовления самоделки.

Всем доброго дня! Вот хочу показать, как я делаю насосы для воды своими руками, из гильзы блока цилиндров трактора МТЗ.

Ручной насос для воды своими руками

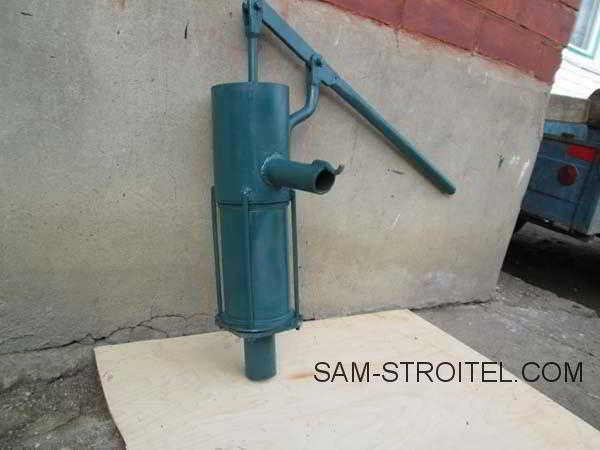

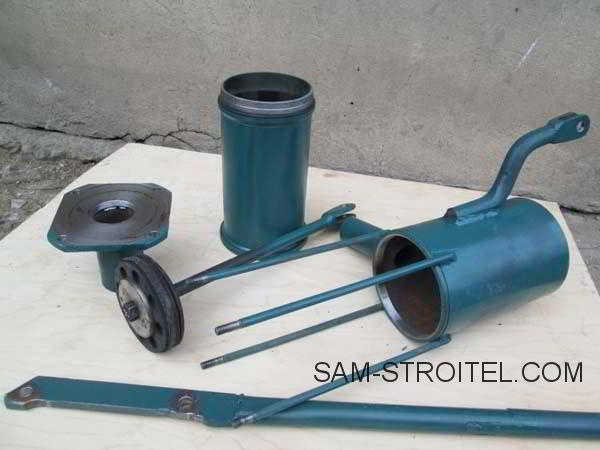

Верхняя часть насоса, сделана из 133 — ей трубы, нижняя — гильза диаметром 110 мм. Поршень сделан из транспортерной ленты толщиной 12-15 мм. Также Можно использовать гильзу ЗИЛ-130 (диаметр 100 мм, только она немного коротковата, приходится ставить проставку 20- 25 мм).

Ручной насос для воды своими руками

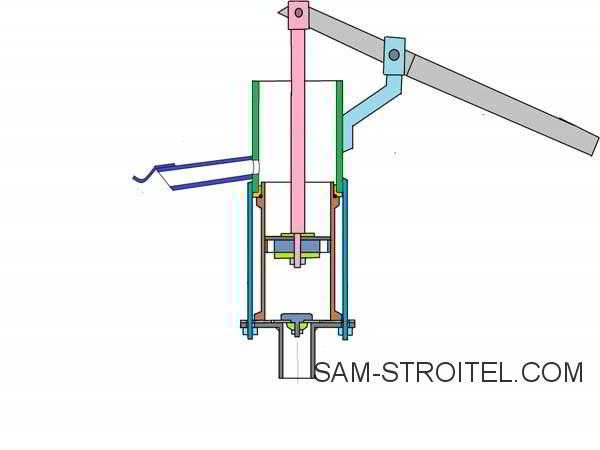

На рисунке: схема ручного насоса для воды.

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

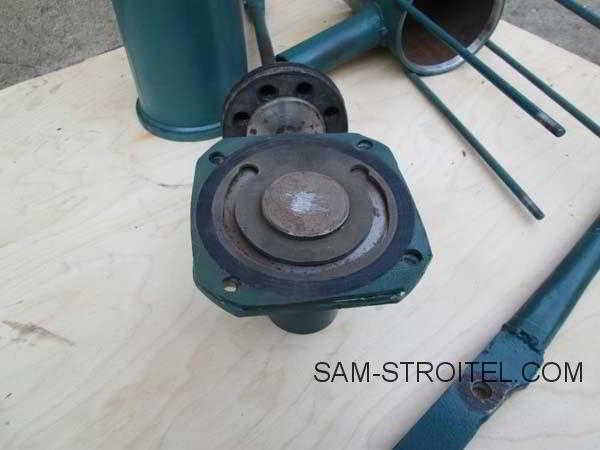

Вот клапан насоса.

Ручной насос для воды своими руками

Далее показан сам процесс изготовления ручного насоса для воды.

Ручной насос для воды своими руками

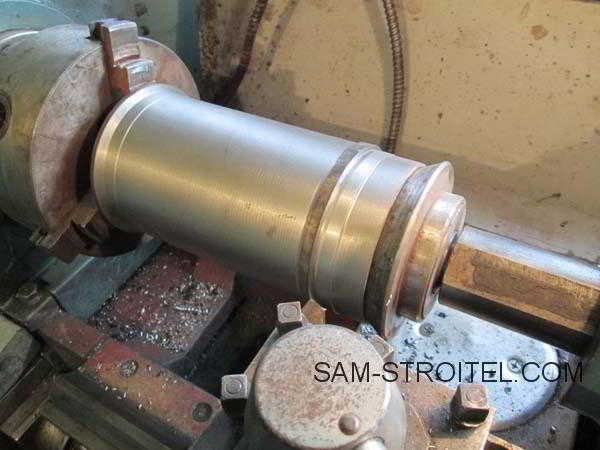

Гильзу протачиваю на длину 20-25 мм диаметром 119 мм. Делаю небольшую канавку под резиновое кольцо.

Ручной насос для воды своими руками

Выравниваю торец гильзы. Зажимаю в станке при помощи специально сделанного приспособления.

Ручной насос для воды своими руками

Ручной насос для воды своими руками

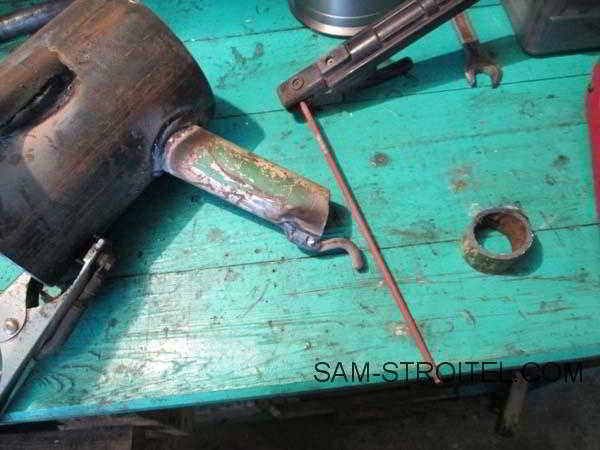

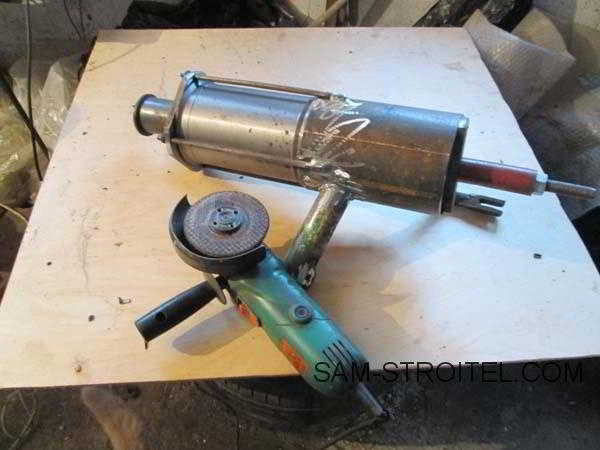

Делаем верхнюю часть насоса. Заготовка — 133 труба.

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

sam-stroitel.com

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ручной насос для воды своими руками

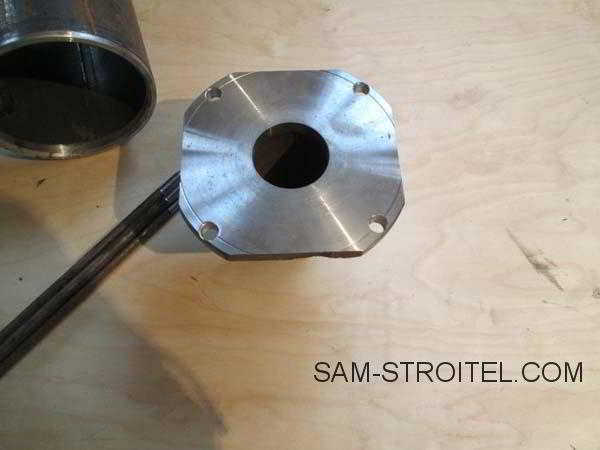

Делаю нижний фланец.

Ручной насос для воды своими руками

Просверлил отверстия.

Ручной насос для воды своими руками

Сделал шпильки.

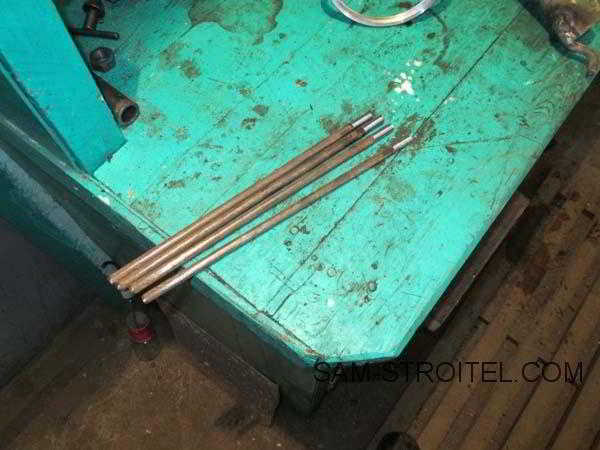

Ручной насос для воды своими руками

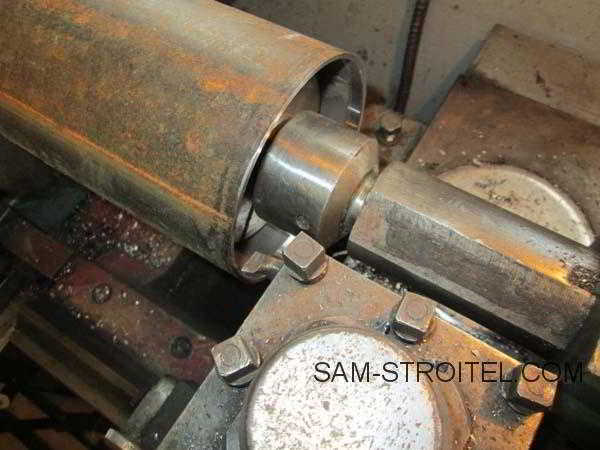

Вытачиваю втулку с внутренним диаметром 120 мм. Запрессовываю её в 133-ю трубу.

Ручной насос для воды своими руками

Все и стягиваем  шпилькой.

Ручной насос для воды своими руками

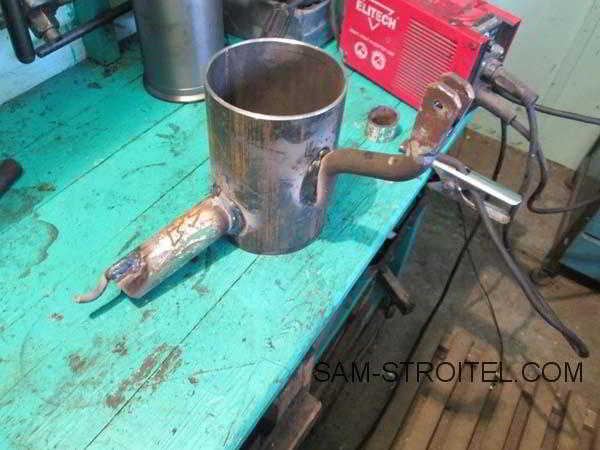

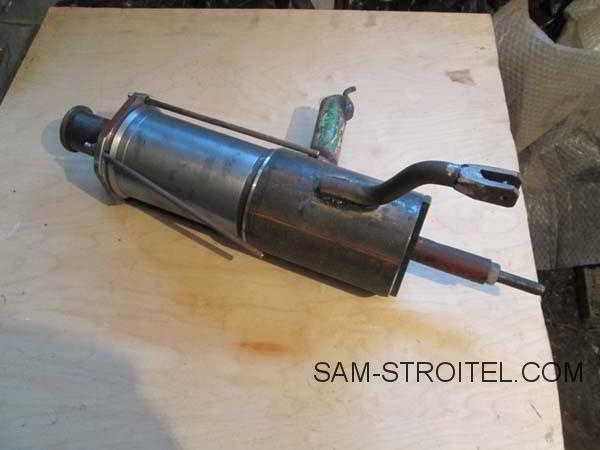

Варим и зачищаем.

Ручной насос для воды своими руками

Ручной насос для воды своими руками

Ну а дальше, покраска и сборка насоса.

Ручной насос для воды своими руками

Устанавливаем насос на скважину и пользуемся, такие ручные насосы могут качать воду примерно с глубины 10 метров.

Ручной насос для воды своими руками

Автор самоделки: Александр. г. Армавир. sam-stroitel.com/ruchnoj-nasos-dlya-vody-svoimi-rukami.html
