Понадобилось зарядное для автомобильного аккумулятора, решил сделать самодельное, использовал простую проверенную схему и доступные детали.

На рисунке показана схема зарядного устройства для аккумулятора автомобиля.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

В этой схеме самое главное соблюдать параметры резисторов, например R5 — 2-х ваттный, сильно нагревается. Тиристор использовал — Ку 202 Н, просто был в наличии. Напряжение трансформатора после диодного моста должно быть около 15 вольт. (под нагрузкой 0,5 А).

Нарисовал плату.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Вырезал заготовку для платы из фольгированного стеклотекстолита.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Самодельное зарядное для автомобильного аккумулятора: схема, описание

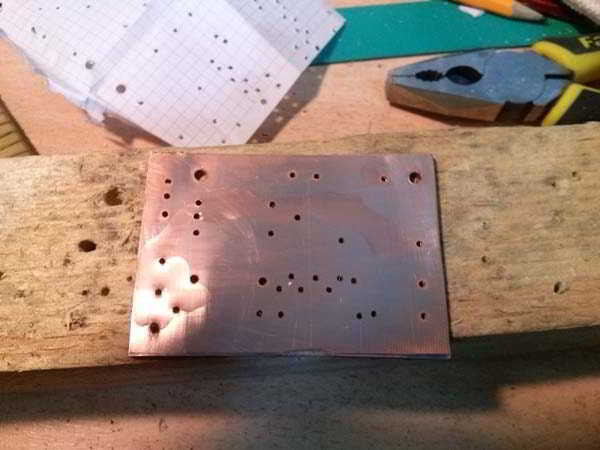

Насверлил отверстий.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Затем перманентным маркером нарисовал дорожки.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Вытравляю в хлорном железе.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Смываем маркер.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

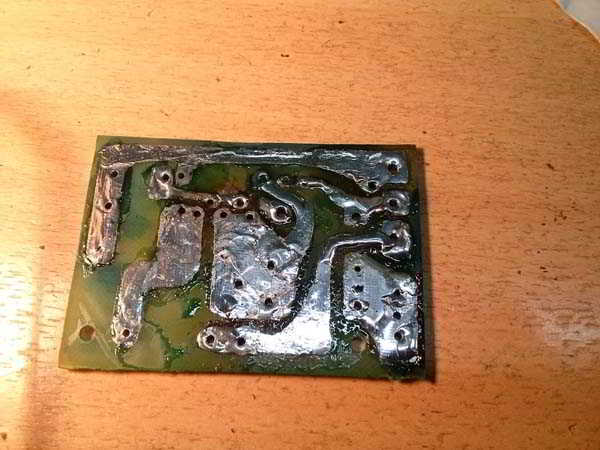

Залудил.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Спаял схему, в место R5 150 Ом, поставил в параллель два одноваттных по 300 Ом.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

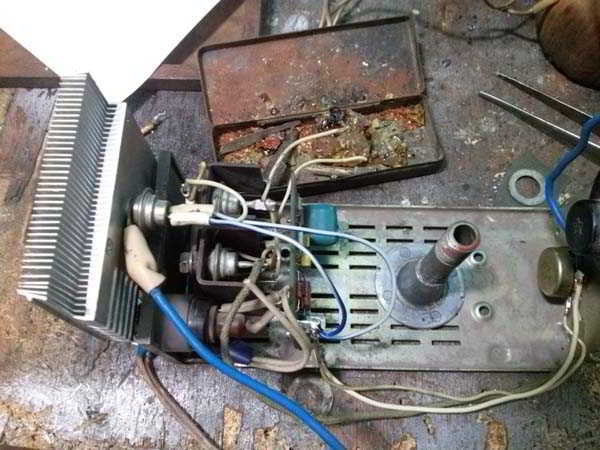

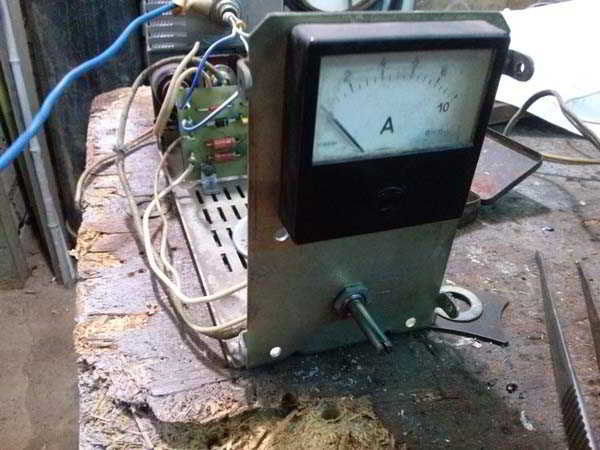

Корпус от блока питания, вырезал отверстие под амперметр и трансформатор, радиатор для тиристора — алюминиевый

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Самодельное зарядное для автомобильного аккумулятора: схема, описание

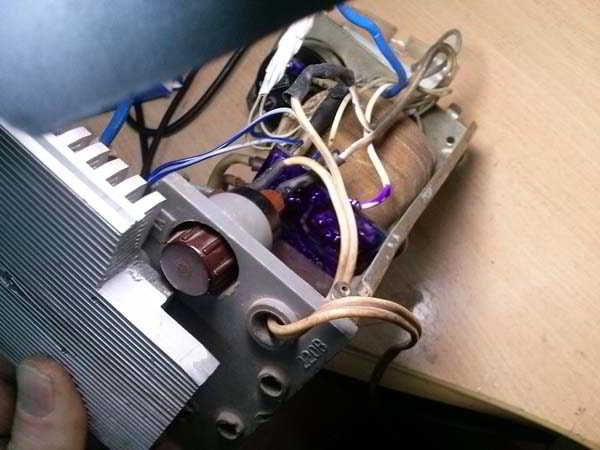

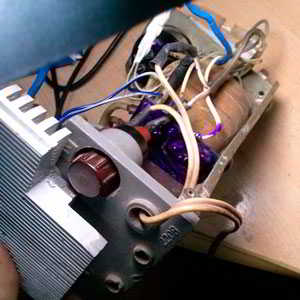

Поставил тороидальный трансформатор, покрыл плату цапонлаком.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

В результате сделал самодельное зарядное устройство для автомобильного аккумулятора, самоделку испытал, работает.

Самодельное зарядное для автомобильного аккумулятора: схема, описание

Автор самоделки: Shelll1 г. Волгоград.
