Самодельное зарядное устройство для автомобильного аккумулятора

Зарядное устройство для автомобильного аккумулятора сделанное своими руками: схема и фото изготовления самоделки.

Понадобилось зарядное устройство для подзарядки аккумулятора автомобиля, но не особо хотелось тратиться на покупку, да и возникло желание что то спаять. Собрал все нужные запчасти и приступил.

На рисунке показана схема зарядного устройства для автомобильного аккумулятора.

Самодельное зарядное устройство для автомобильного аккумулятора

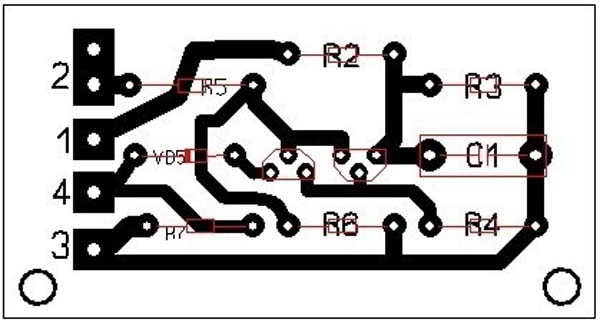

Плата.

Самодельное зарядное устройство для автомобильного аккумулятора

Приступил к пайке.

Самодельное зарядное устройство для автомобильного аккумулятора



Самодельное зарядное устройство для автомобильного аккумулятора

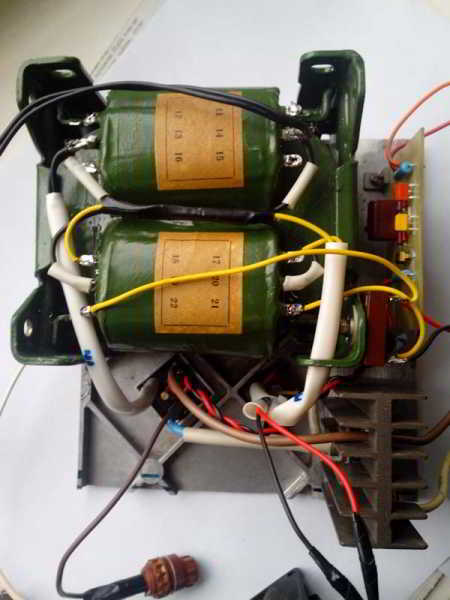

В процессе испытаний пришлось заменить трансформатор ТП-100-12 на более мощный, выдавал лишь 5А под нагрузкой, учитывая емкость батареи 77Ah, маловато будет.

Самодельное зарядное устройство для автомобильного аккумулятора

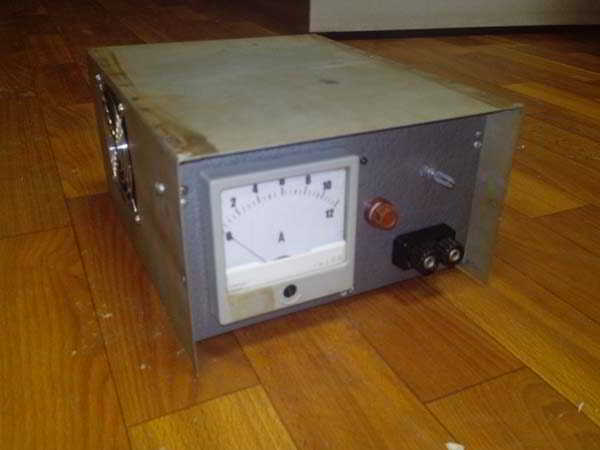

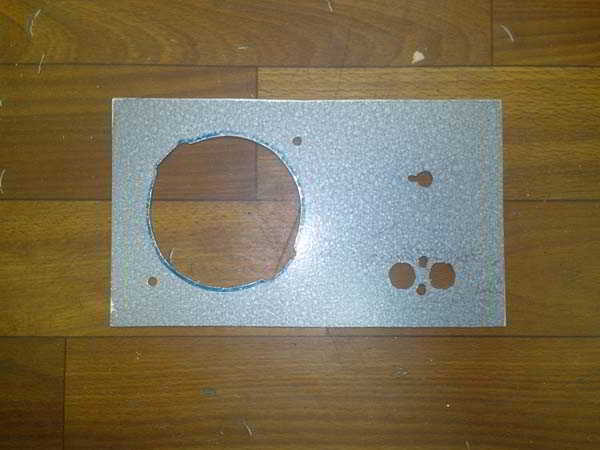

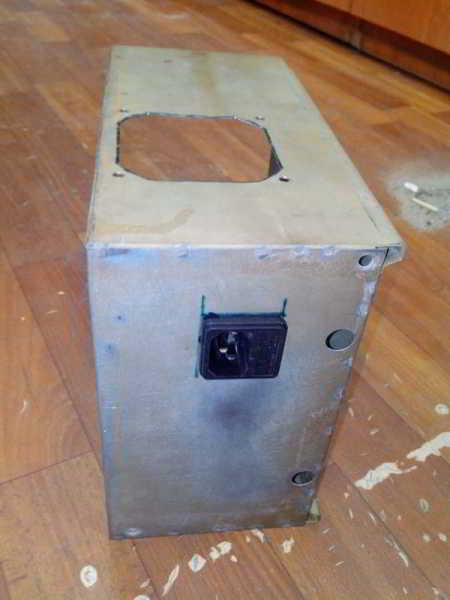

Также быстро вышел из строя китайский вольт-амперметр, заказанный на Али. Поставил советский амперметр. Готовую схему разместил на шасси. Изготовил корпус.

Самодельное зарядное устройство для автомобильного аккумулятора

Самодельное зарядное устройство для автомобильного аккумулятора

Самодельное зарядное устройство для автомобильного аккумулятора

Самодельное зарядное устройство для автомобильного аккумулятора

Самодельное зарядное устройство для автомобильного аккумулятора

В этой схеме, резистором управляется тиристор, которым происходит регулировка тока зарядки (во время зарядки ток держит стабильно).

Самодельное зарядное устройство для автомобильного аккумулятора

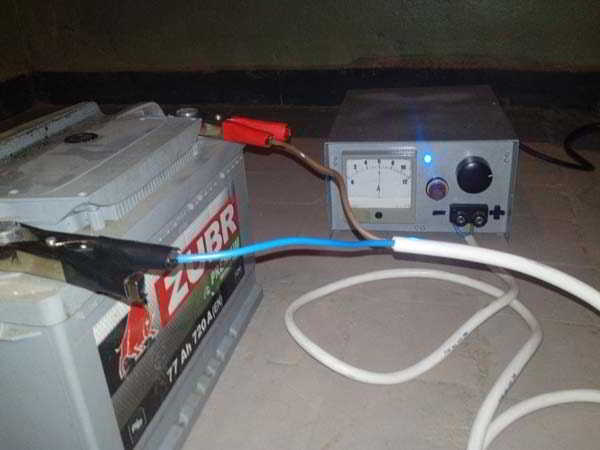

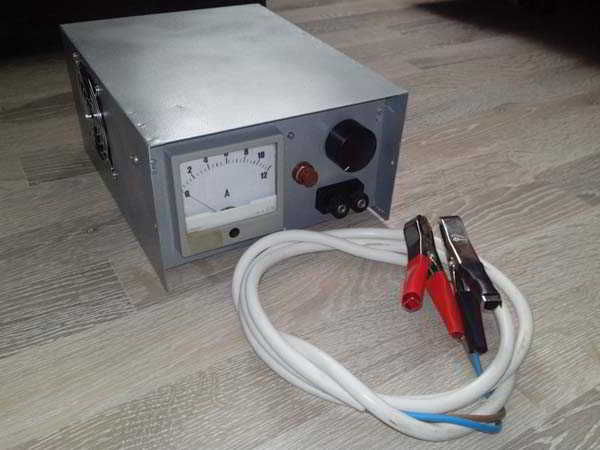

В итоге получилось вот такое самодельное зарядное устройство для автомобильного аккумулятора с максимальным зарядным током до 12А.

Самодельное зарядное устройство для автомобильного аккумулятора

Автор самоделки: Евгений Коробов.
