Самодельный электроскутер из мопеда

Самодельный электроскутер сделанный из старого мопеда: фото переоборудования мопеда в электроскутер с описанием самоделки.

Старый мопед или велосипед можно переоборудовать под электроскутер, как поступил автор этой самоделки. В результате Вы получите экономичное средство передвижения для поездок, на одной подзарядке хватает проехать расстояние 20 — 30 км.

Для переоборудования мопеда автору понадобились следующие материалы:

• Электродвигатель (здесь использован MY1020 48V мощностью 1000W).
• Литиевый аккумулятор из аккумуляторных батарей ноутбуков.
• Контроллер для двигателя.
• Зарядное устройство на 48 V.
• Провода, и пр.

Далее на фото показан процесс переоборудования мопеда.

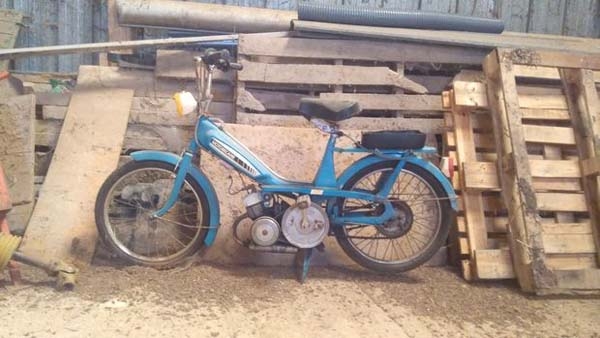

Первым делом автор снял с мопеда двигатель и всё лишнее.

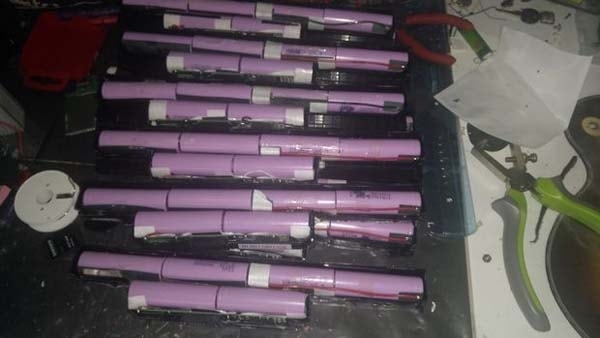

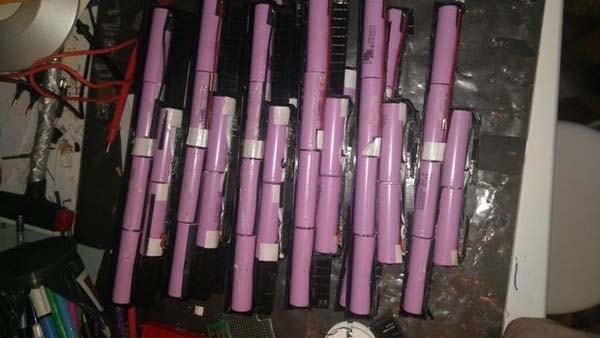

Для питания электромотора нужен аккумулятор, автор приобрел б/у литиевые аккумуляторы для ноутбуков, всего было установлено 13 рядов по 5 ячеек в ряде. В сумме напряжение составило 48.1 V.  По задумке батареи должно хватать на расстояние в 20-30 км.

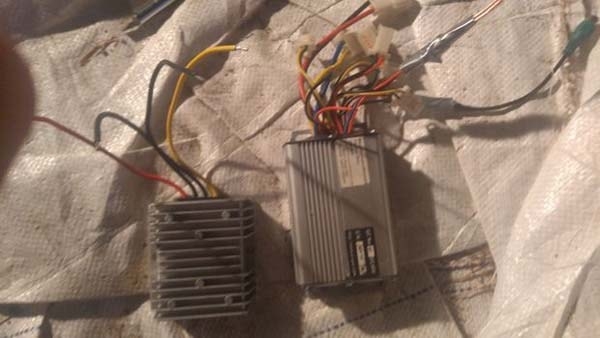

В цепь питания подключил контроллер и установил ручку управления двигателем, а также электрический тормоз. Что касается «дросселя», то он представляет собой потенциометр, благодаря которому регулируется скорость. Ну а что касается тормоза, то сам электромотор можно использовать как тормоз путем замыкания питающих контактов, а лучше использовать резистор. В наилучшем варианте лучше использовать мотор при торможении как способ зарядки аккумуляторов.

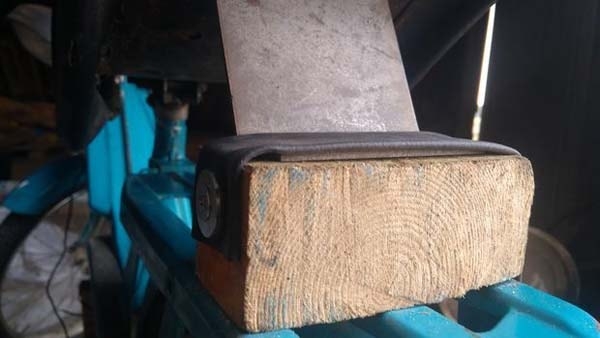

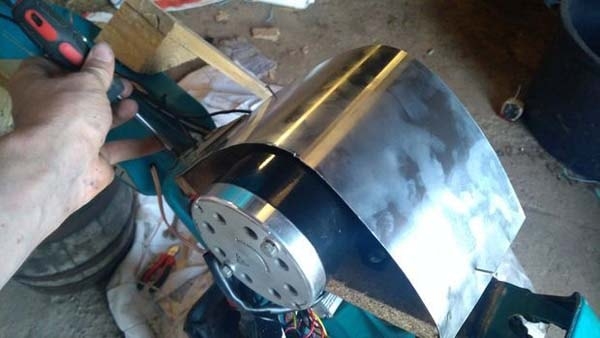

Закрепил электродвигатель так, чтобы ведущая и ведомая звездочка находились в одной плоскости.

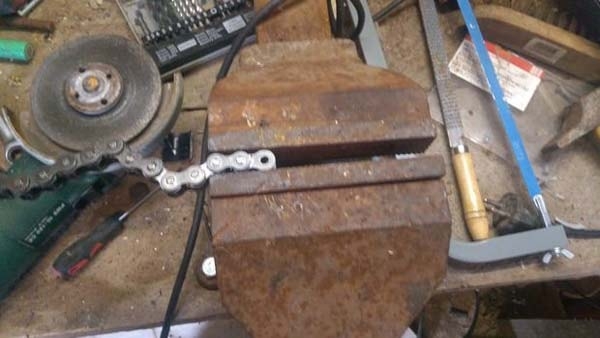

Цепь используется родная от мопеда, только ее пришлось укоротить, ведущая звездочка имеет 9 зуб, а ведомая — 44 зуба.

Сделал корпус для батареи из алюминиевого листа толщиной 0.5 мм, а также уголков.

Работа над электроскутером ещё не закончена, но испытания самоделка прошла успешно, электроскутер развивает скорость до 50 км/ч, одной зарядки аккумулятора хватает на 20 км пути. Единственный недостаток — слабый разгон, над этим автор ещё работает.
