Карт на электротяге: пошаговый подробный фото отчёт о постройке самодельного карта (Go Kart) с электродвигателем, а также видео испытаний электрокарта.

Как известно карт — самый простой спортивный автомобиль, обычно такие авто оснащаются бензиновыми двигателями, но автор решил собрать карт на электродвигателе, что из этого получилось можно узнать из этих фото пошаговой постройки карта.

В качестве донора автор приобрёл б/у карт с уже неработающим двигателем.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

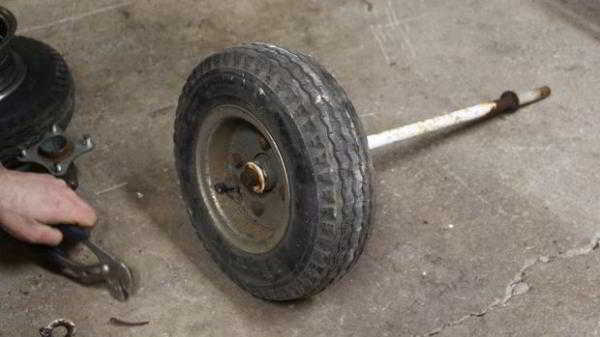

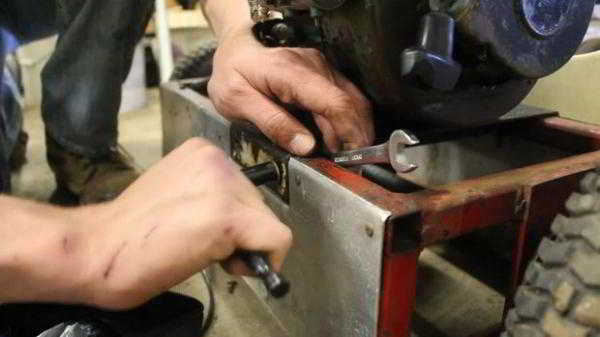

Далее авто был разобран.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

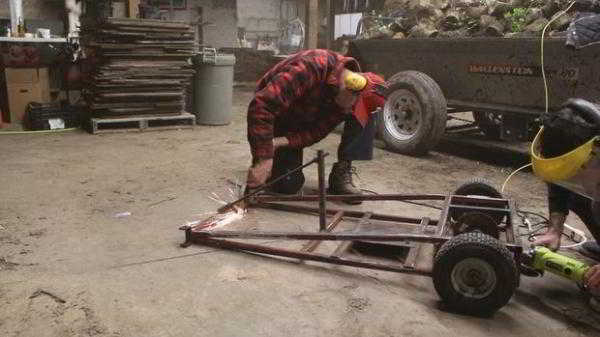

Раму пришлось немного удлинить.

Самодельный карт на электродвигателе

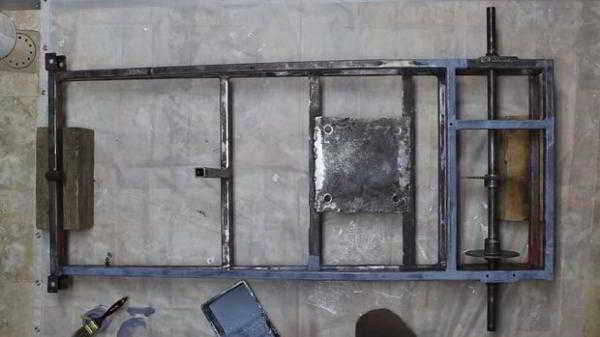

Рама в разобранном состоянии.

Самодельный карт на электродвигателе

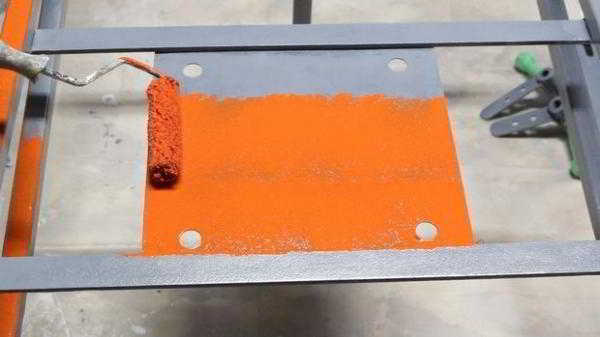

Процесс покраски рамы карта.

Самодельный карт на электродвигателе

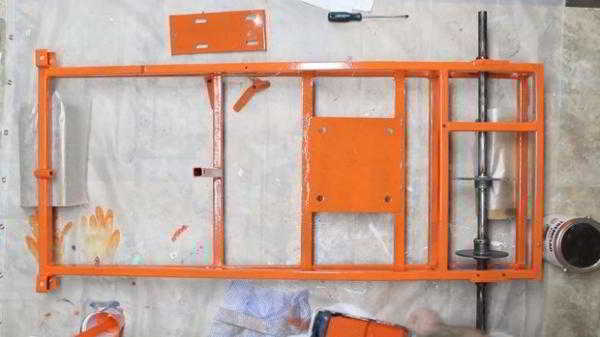

После покраски.

Самодельный карт на электродвигателе

Автор купил на алиэкспресс комплект, состоящий из комплектующих:

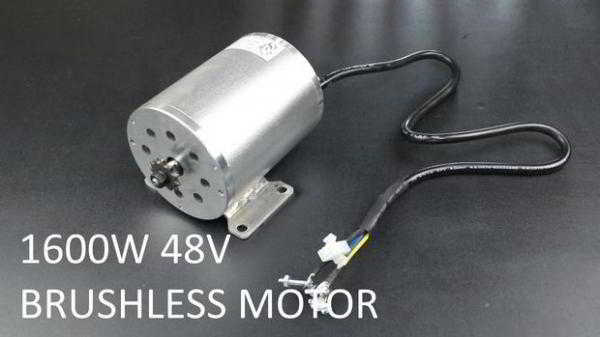

Электродвигатель мощностью 1600W на 48V.

Самодельный карт на электродвигателе

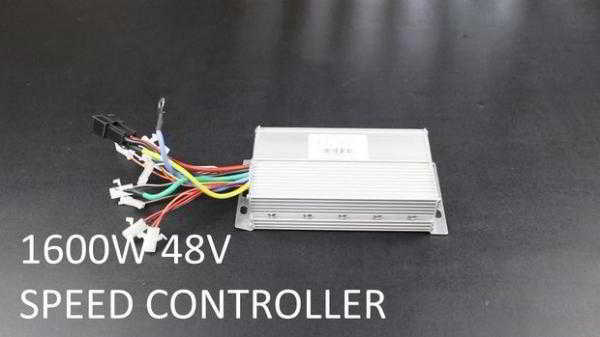

Контроллер.

Самодельный карт на электродвигателе

Рукоятка управления оборотами двигателя.

Самодельный карт на электродвигателе

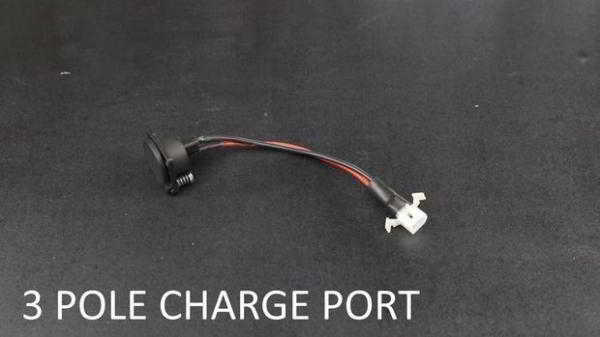

Порт зарядки аккумулятора.

Самодельный карт на электродвигателе

Ключ с замком для включения двигателя.

Самодельный карт на электродвигателе

Аккумуляторная батарея на 48V.

Самодельный карт на электродвигателе

На фото показан весь комплект.

Самодельный карт на электродвигателе

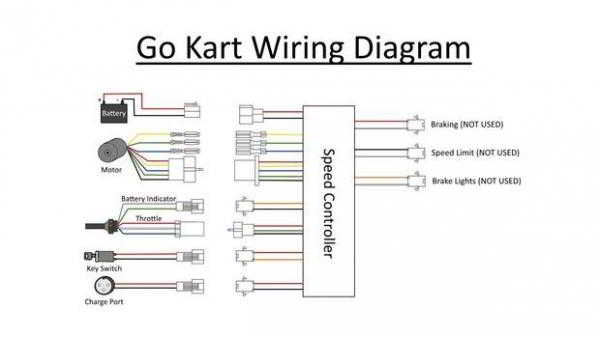

Схема подключения всех комплектующих электрокарта.

Самодельный карт на электродвигателе

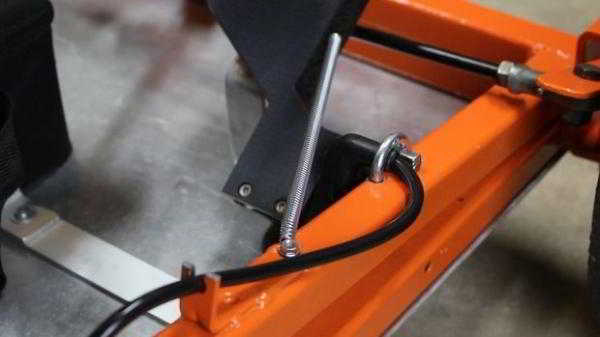

Ручку «газа» пришлось переделать под педаль.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

На 3D принтере напечатали пластиковую педаль.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

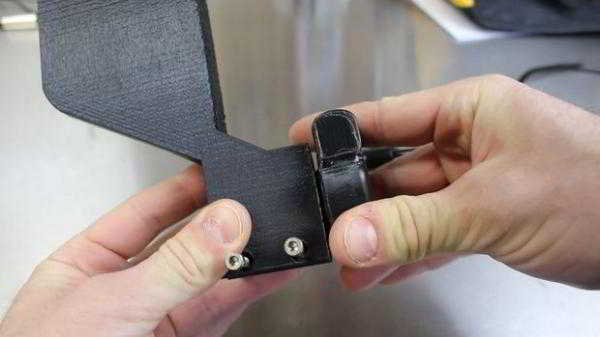

Рукоятку вмонтировали в педаль.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

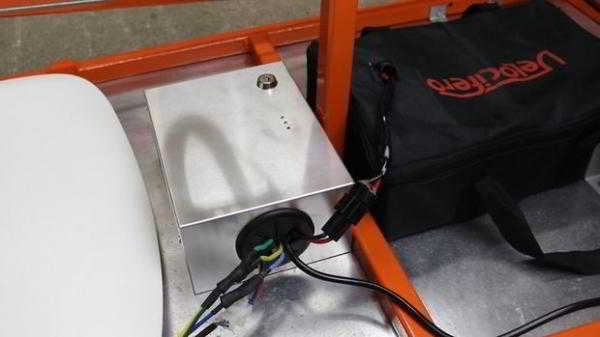

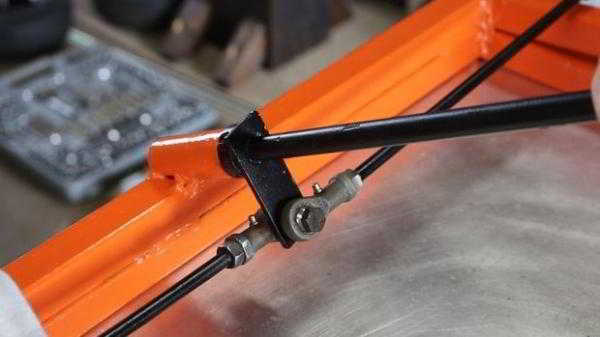

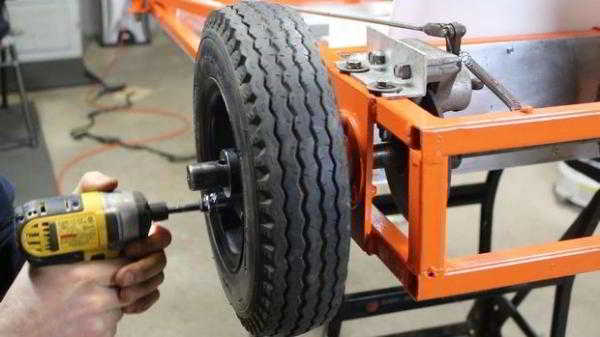

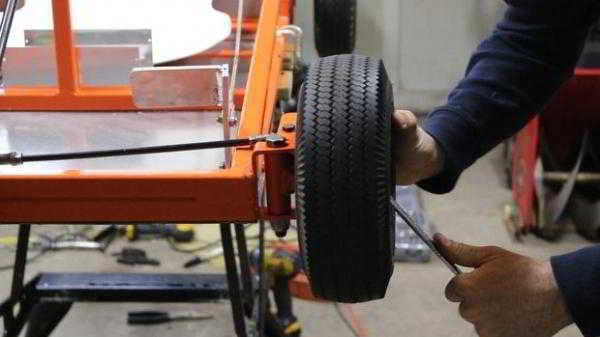

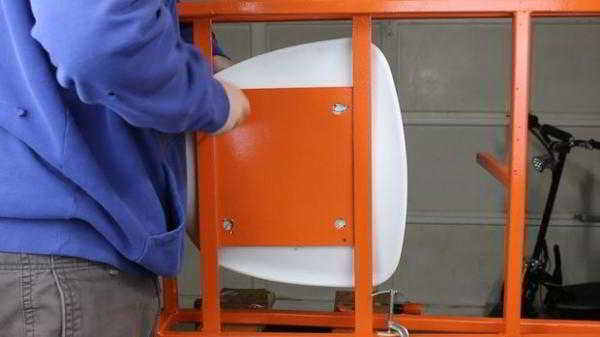

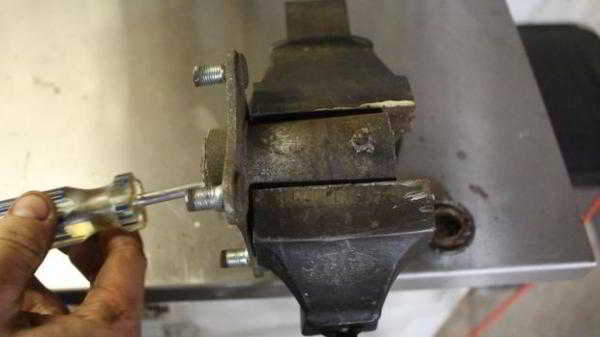

Далее идёт сборка всех комплектующих карта.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе



Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

На заднюю ось установлены дисковые тормоза.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

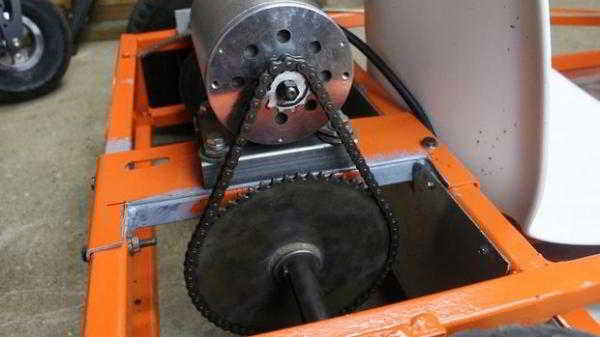

Крутящий момент передается цепной передачей, на ведущей звёздочке 12 зубьев, на ведомой — 61 зуб.

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

Самодельный карт на электродвигателе

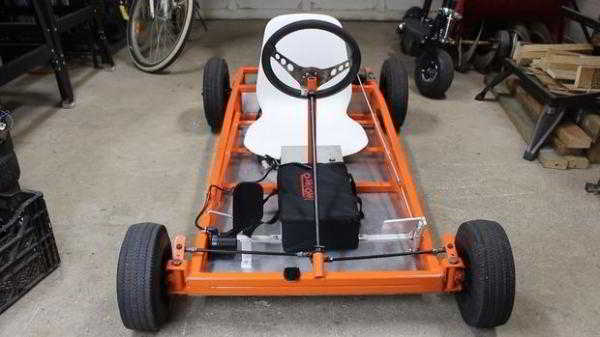

Самодельный карт развивает максимальную скорость до 50 км/ч, чего вполне достаточно для покатушек.

Самодельный карт на электродвигателе

Рекомендую посмотреть видео автора самоделки, где показан процесс сборки карта и его испытания.
