Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

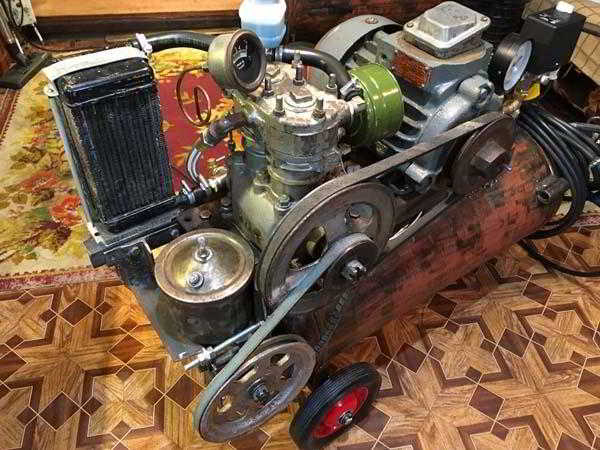

Собрал самодельный компрессор из компрессора ЗИЛ 130, основные запчасти уже были в наличии ещё со времен СССР, а колеса, автоматику и мелочёвку докупил в магазине.

На самоделку установил электродвигатель на 3кВт, 3000 об.мин, и ЗиЛовский компрессор. Смазка подаётся на коленвал компрессора под давлением от насоса системы гидроусилителя руля автомобиля Зил — 130, обороты на валу компрессора около 1800 обмин, на валу гидроусилителя примерно 800 об.мин.

Заменил пружины редукционного и предохранительного клапанов гидроусилителя, давление настроено на 4 кгссм, в заводском варианте редукционный клапан гидроусилителя настроен на давление 65-70 кгссм.

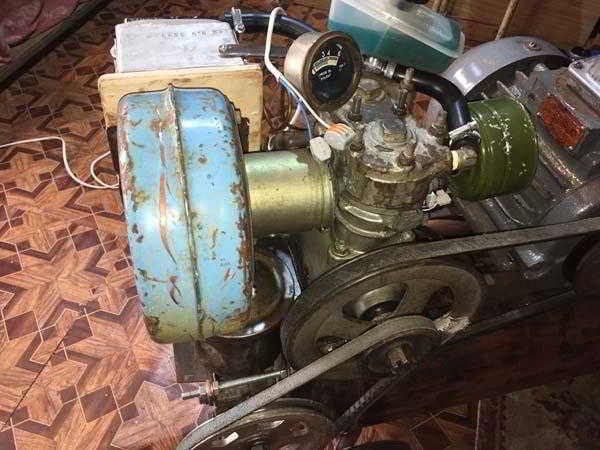

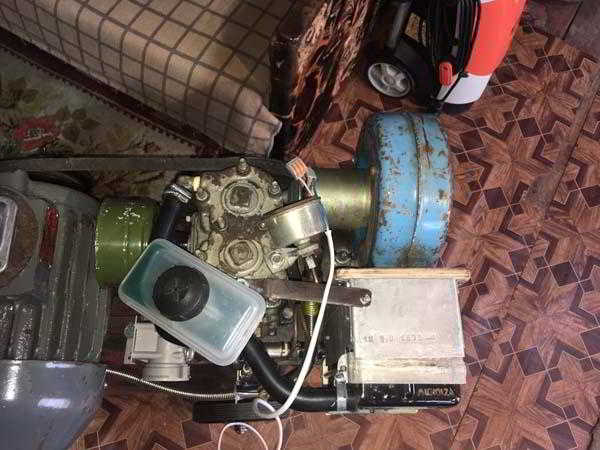

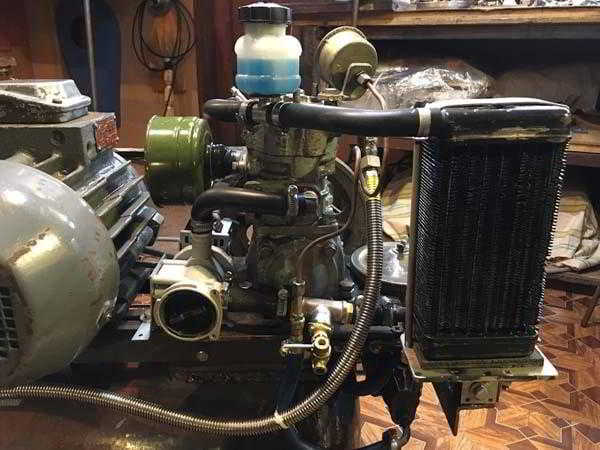

Производительности насоса гидроусилителя вполне хватает. Первые испытания показали, что голова очень сильно греется и просто радиатора с циркуляцией тосола недостаточно, пришлось добавить вентилятор улитку для продува радиатора и проблема сильного нагрева сразу исчезла.

Самодельный компрессор из компрессора ЗИЛ 130

В результате доработки системы охлаждения, добавлением вентилятора на обдув радиатора, компрессор работает беспрерывно около часа под давлением 5.5 атм, и температура не подымается больше 80 градусов, раньше без обдува уже через 10-15 мин работы температура превышала 95 градусов.

Самодельный компрессор из компрессора ЗИЛ 130

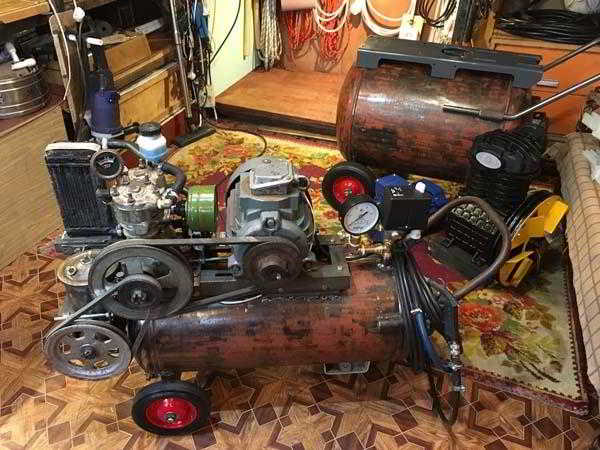

В качестве ресивера, использован баллон на 50 литров.

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Замер температуры работающего компрессора показал 78.7 градуса.

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130



Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130

Самодельный компрессор из компрессора ЗИЛ 130



Самодельный компрессор из компрессора ЗИЛ 130

Преимущество такого компрессора в том, что он очень живучий, ремонтопригодный и достаточно производительный, ну и сделан из запчастей которые уже были в наличии.

В итоге производительность — 250 л/мин на выходе, 50 литровый балон до 5 атм ровно за минуту, все замеры показаны в этом видео:
