Самодельный мангал: чертежи, размеры, фото

Чертежи разборного мангала, а также фото и описание изготовления.

Очередной самодельный мангал с разборной конструкцией, изготовил умелец из Элисты. Конструкция мангала довольно удачная, в сложенном виде, его размер составляет всего 500 х 350 х 30 мм, что удобно при транспортировке. Давайте подробно рассмотрим самоделку.

Для начала, автор представил чертежи мангала:

Самодельный мангал: чертежи, размеры, фото

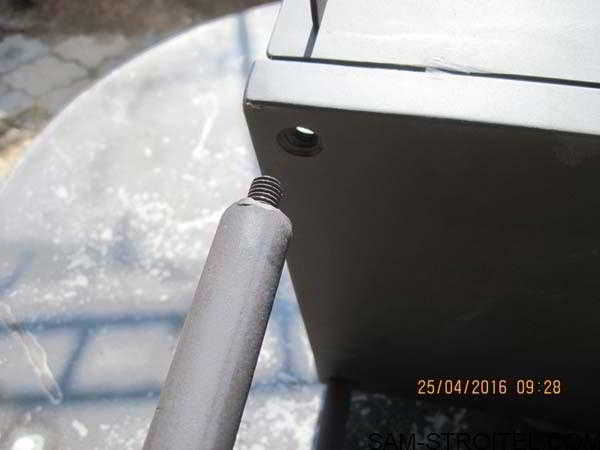

Использовался металл толщиной 3 мм, ножки — труба 20 мм, резьба 10 мм.

Самодельный мангал: чертежи, размеры, фото

Разрезанные заготовки.

Самодельный мангал: чертежи, размеры, фото

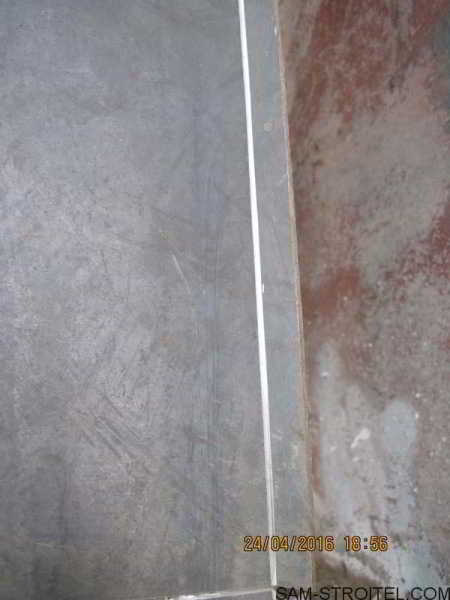

Чтобы согнуть металл, сделаны надрезы болгаркой.

Самодельный мангал: чертежи, размеры, фото

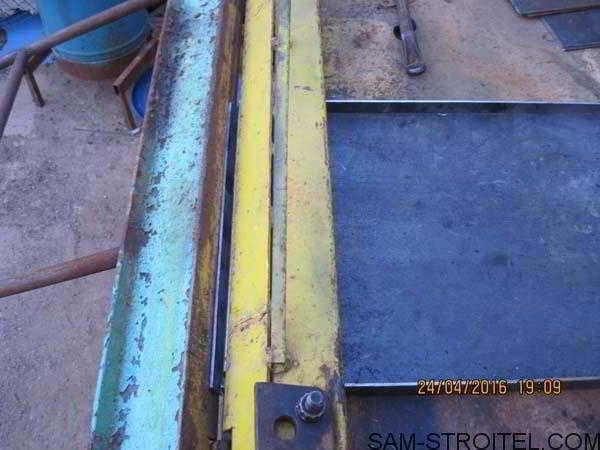

По линии надреза, гнём на листогибе.

Самодельный мангал: чертежи, размеры, фото

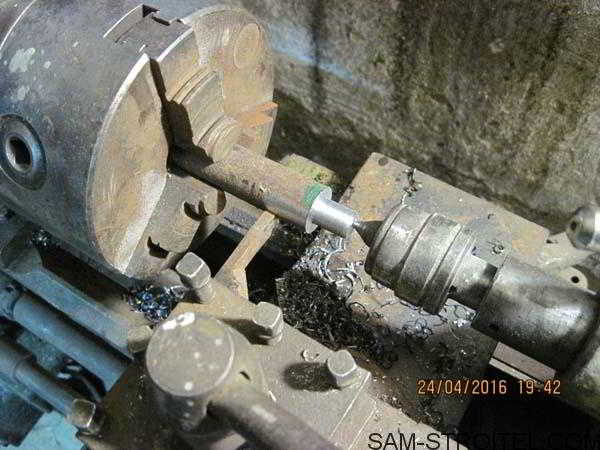

Точим петли.

Самодельный мангал: чертежи, размеры, фото

Термостойкая краска.



Самодельный мангал: чертежи, размеры, фото

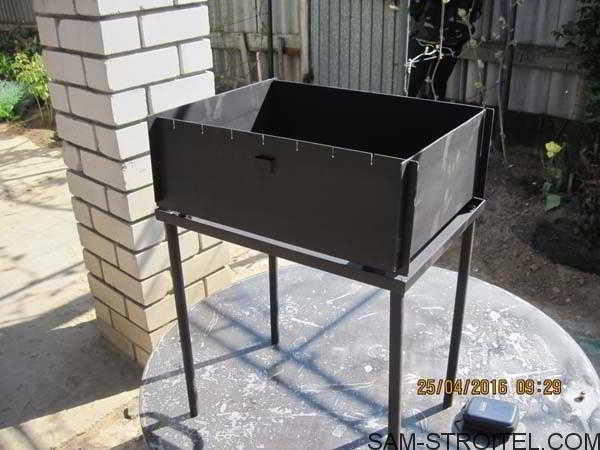

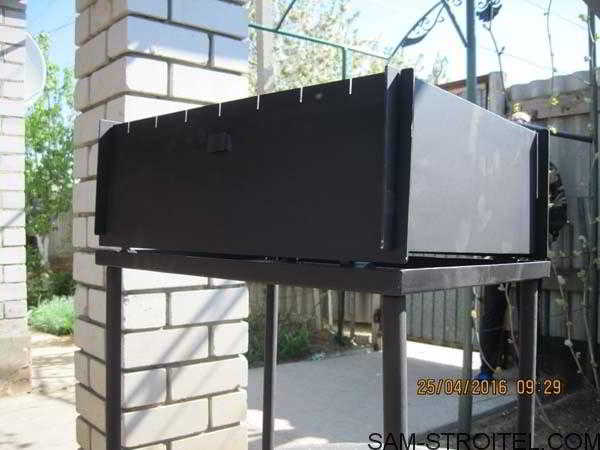

Получился вот такой самодельный мангал.

Самодельный мангал: чертежи, размеры, фото

Самодельный мангал: чертежи, размеры, фото



Самодельный мангал: чертежи, размеры, фото

Самодельный мангал: чертежи, размеры, фото

Самодельный мангал: чертежи, размеры, фото

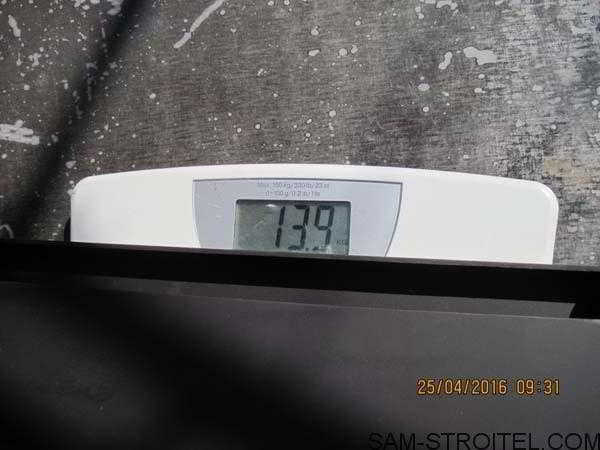

Мангал весит 13.9 кг, также на фото показан в сложенном виде.
