Самодельный минитрактор переломка: фото и описание самоделки.

Умелец из Татарстана построил своими руками самодельный минитрактор с переломной рамой, предлагаем Вашему вниманию фото отчёт по изготовлению самоделки.

Характеристики минитрактора:

  • ДВС — 6,5 л.с.
  • КПП -4 ступ. ВАЗ классика.
  • Цепь и звёзды от ИЖа.
  • 2 моста от классики, урезаны на 70 см.
  • Узел перелома рамы — ступица ВАЗ классика.
  • Тормоза: диск от Калины, суппорт от ВАЗ-2109.
  • Рулевая рейка от Оды.

Далее фото постройки минитрактора.

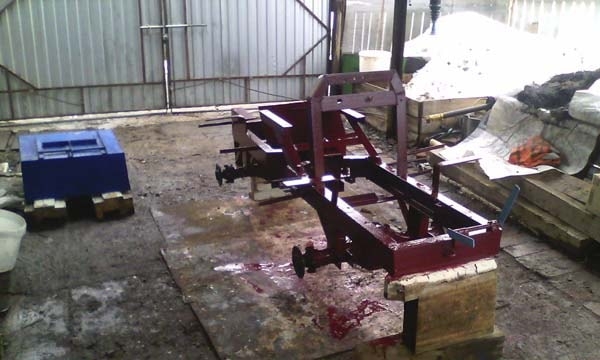

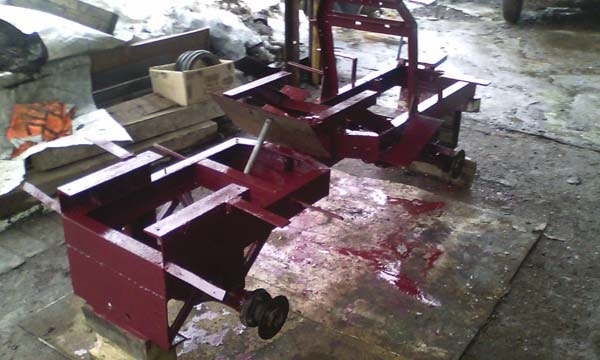

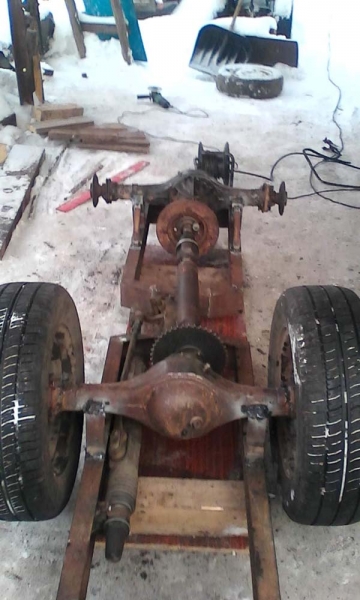

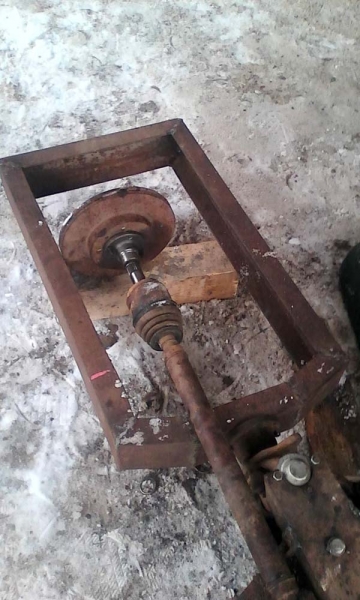

Полурамы для минитрактора сварены из швеллера.

Самодельный минитрактор

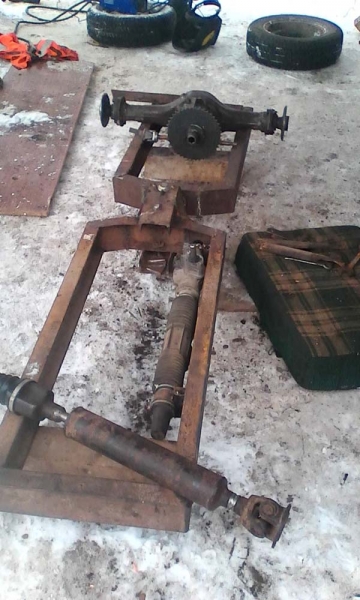

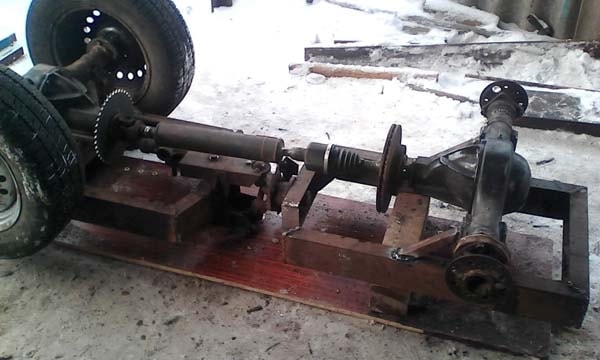

Узел перелома сделан из ступицы ВАЗ классика.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

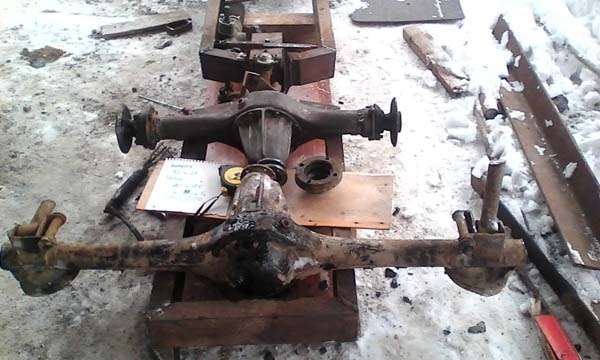

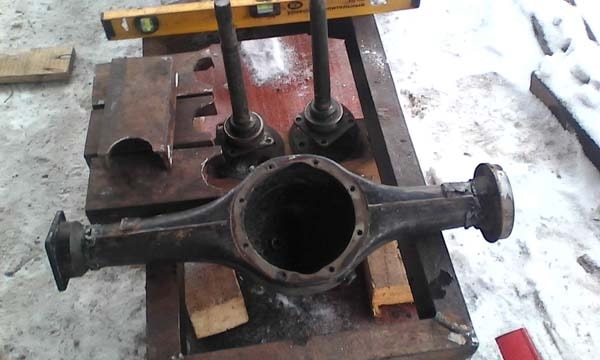

Мосты укорочены.

Самодельный минитрактор



Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Нарезка шлицов.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Цепь 500-600, звезда большая 700-800, малая 50-100.

Самодельный минитрактор

Самодельный минитрактор

Тормоза. Диск от Калины, суппорт от 2109.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

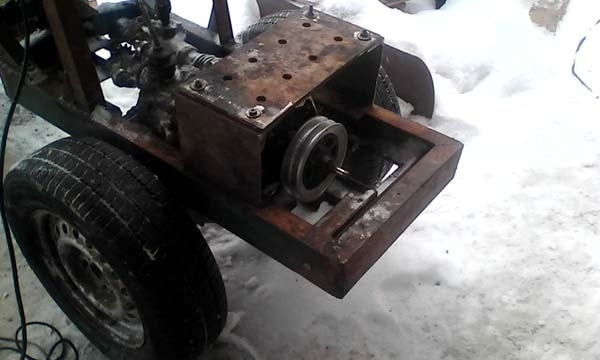

Плита под ДВС.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

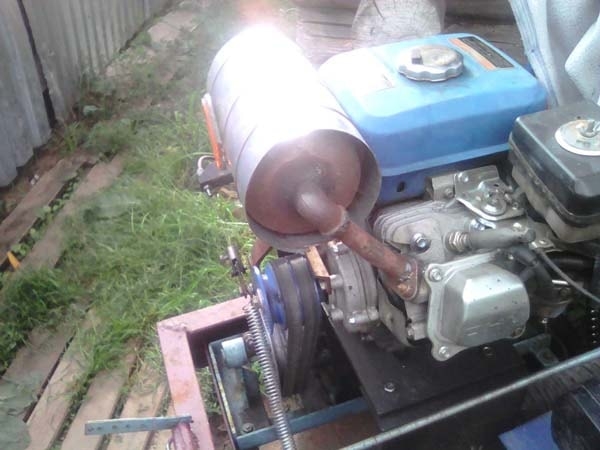

Шкив от УВБ на 170 мм, от доильного аппарата.



Самодельный минитрактор

Самодельный минитрактор

Узел сцепления.

Самодельный минитрактор

Тормоза, цилиндр от ВАЗ сцепление.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

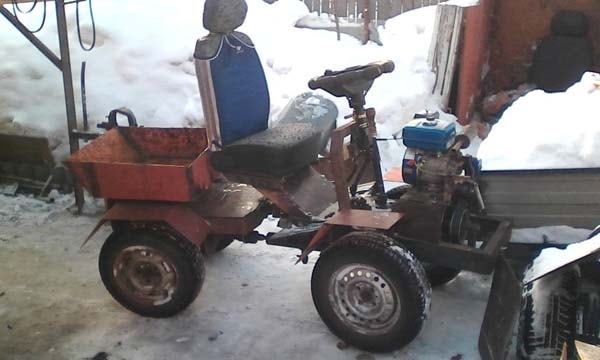

Кузов — самосвал.

Самодельный минитрактор

Самодельный минитрактор

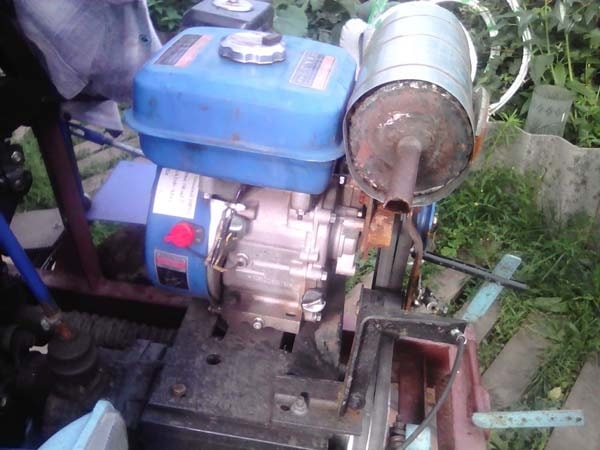

Глушитель изготовлен из 2 литрового огнетушителя.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

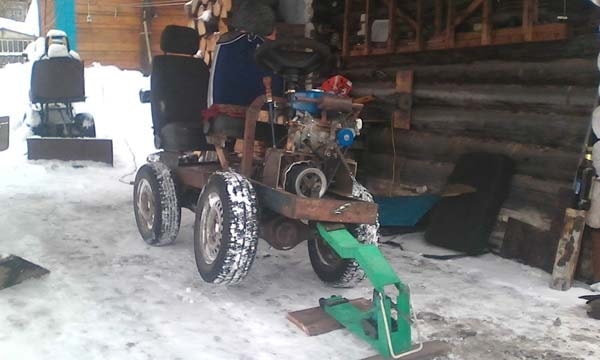

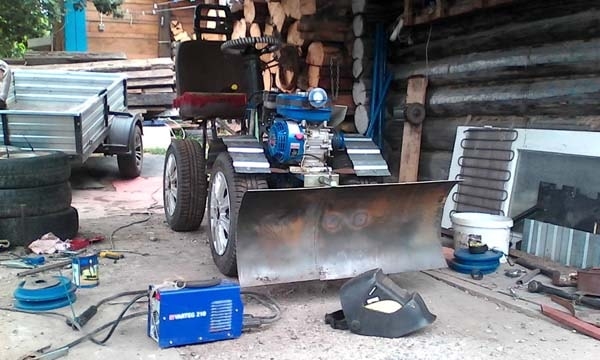

Автор сделал отвал для расчистки снега.

Самодельный минитрактор

Самодельный минитрактор

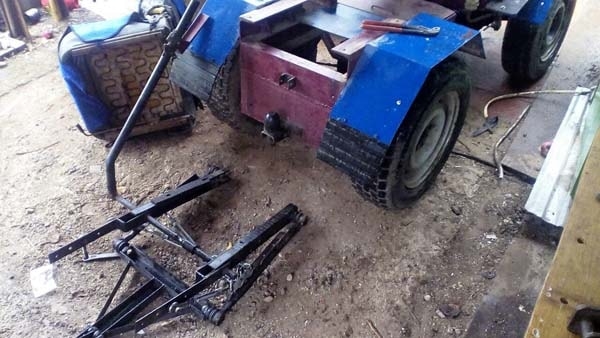

Съёмная навеска.

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Самодельный минитрактор

Видео самодельного минитрактора.

Видео: вспашка земли минитрактором.

Автор самоделки: Эдуард Шаймухаметов. г. Агрыз. Татарстан.
