Самодельный солнечный коллектор для нагрева воды: фото и описание солнечного водонагревателя.

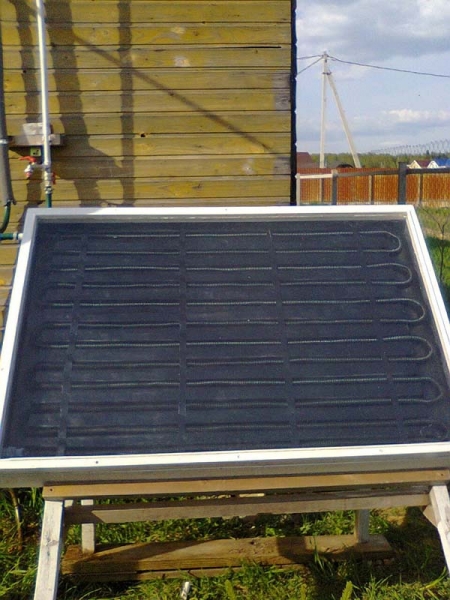

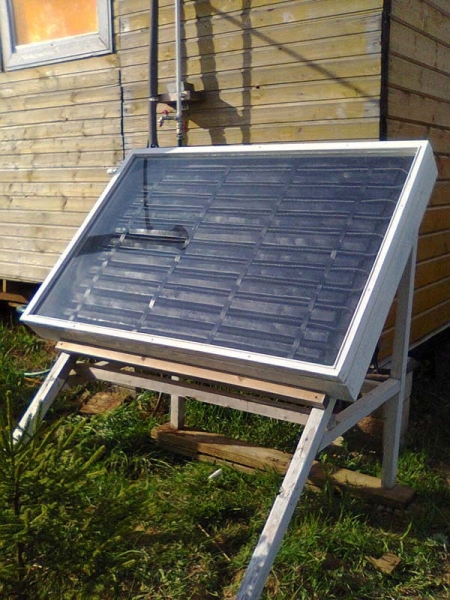

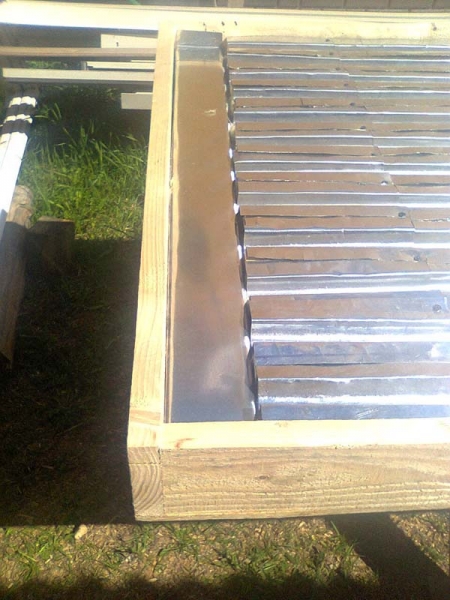

Собрал простой солнечный водонагреватель из гофры нержавейки уложенной на лист оцинковки. Вся конструкция помещена в герметичный короб по типу парника.

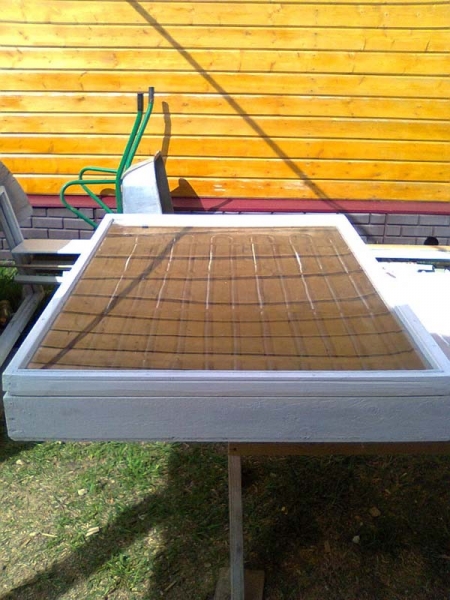

Размер короба подгоняется под размер оконной рамы. Витраж слегка обрабатывается рубанком под ровные плоскости, монтируется на саморезы через уплотнитель.

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Утепление стандартное 50 мм минвата.

Самодельный солнечный коллектор



Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

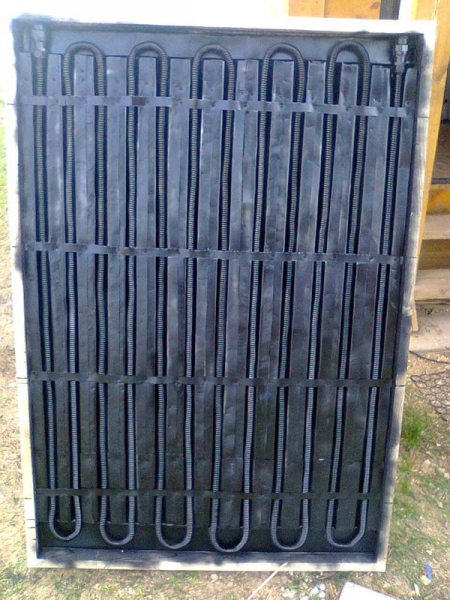

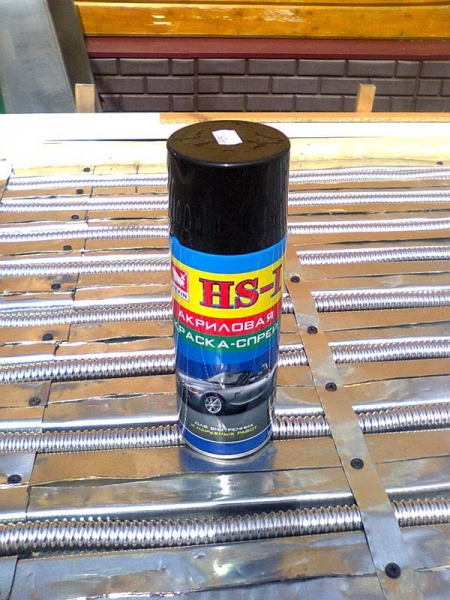

Адсорбер покрасил чёрной матовой краской.

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Накопительная ёмкость — бочка на 160 литров, утепленная фольгированным пенофолом 10 мм и установленным теном 2кВт, заливка с верхней трубы по шлангу из колодца. При наступлении холодов, коллектор демонтируется до весны, душем можно пользоваться грея воду теном.

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Самодельный солнечный коллектор

Автор самоделки: Сергей Антошин.
