Самодельный станок из болгарки для резки металла

Станок для резки металла, сделанный из болгарки: подробное описание изготовления с фото.

Отличный станок для домашней мастерской, можно сделать из УШМ. Такое приспособление позволяет быстро и точно, резать листовой металл больших размеров.

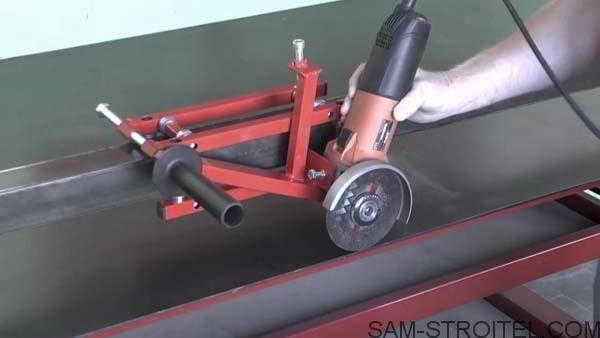

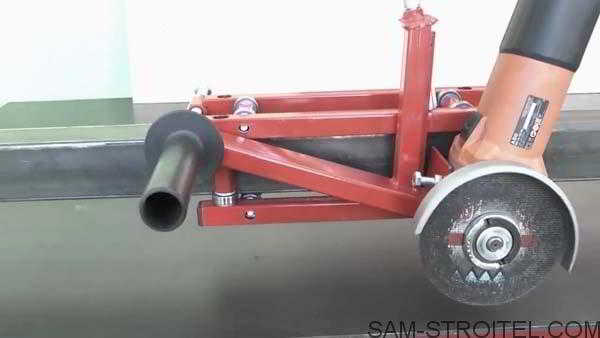

Самодельный станок, представляет собой передвижную каретку с закреплённой болгаркой, которая перемещается по направляющей.

Содержание:

1 Для изготовления отрезного станка, понадобятся материалы:
- 1.1 Похожие публикации

Для изготовления отрезного станка, понадобятся материалы:

профильная труба 40 х 20 мм – 0,32 м;
профильная труба 20 х 20 мм – 1,38 м;
профильная труба 15 х 15 мм – 0,34 м;
полоса 40 мм – 0,14 м;
полоса 20 мм – 0,16 м;
подшипники 100-я серия – 16 шт.;
болты М10 под шестигранник 75 мм – 8 шт;
гайки М10 – 12 шт;
шайбы 10 мм – 32 шт;
длинные гайки М12 – 3 шт.;
длинная гайка М10;
болт М12 с полной резьбой 200 мм;
болты М10 40 мм – 2 шт.;
болт под шестигранник с полной резьбой 70 мм;
заглушки для профиля 20 х 20 мм – 6 шт;
заглушки для профиля 40 х 20 мм – 1 шт;
профильная труба 50 х 50 мм, для направляющей – 2 м или более.

Далее на фото, показан процесс изготовления самоделки.

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

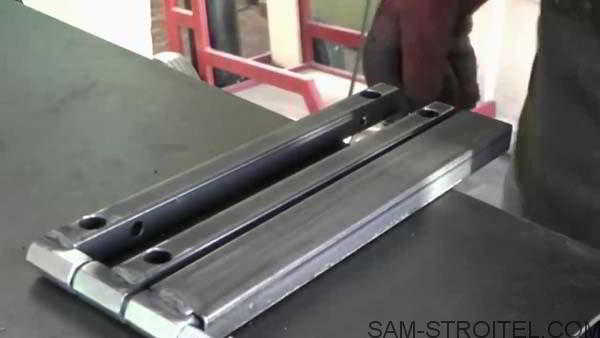

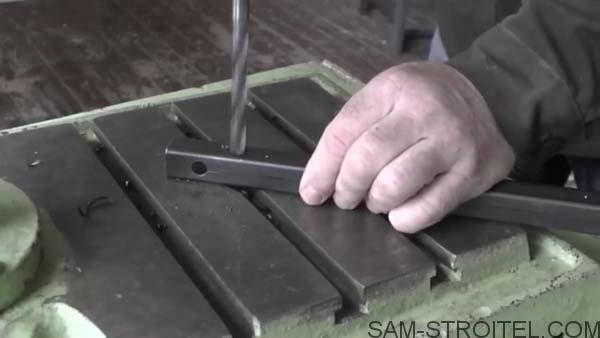

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны.
Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

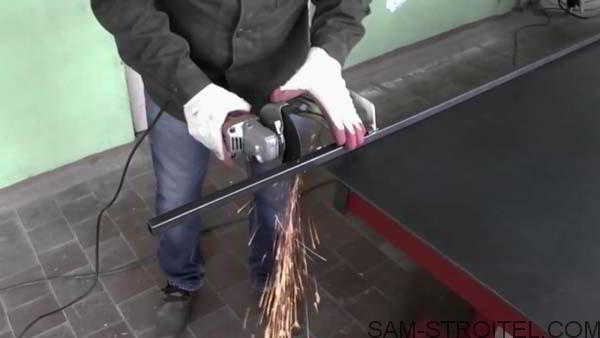

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов.

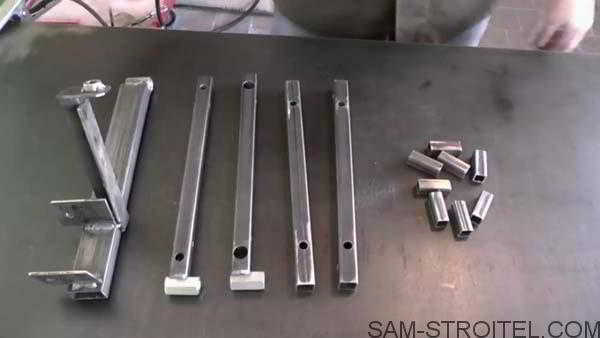

Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12.
Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20×20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20×20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

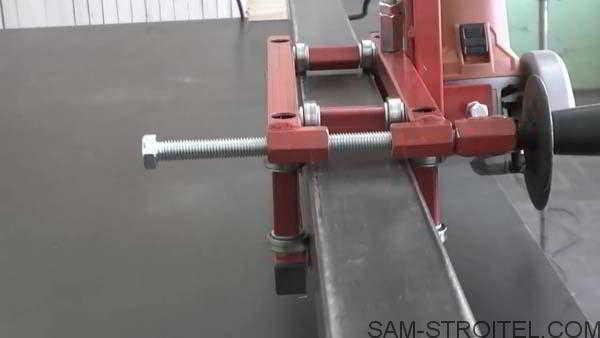

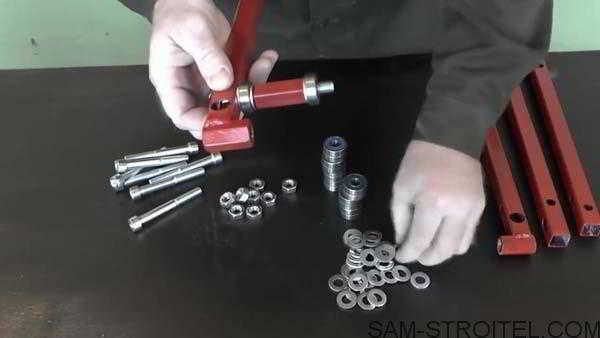

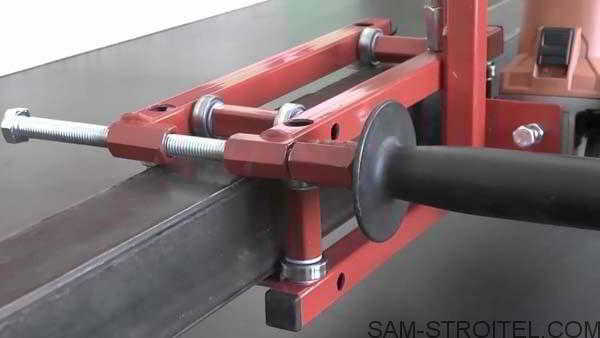

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.
