Ветрогенератор из генератора Г 700 от трактора: фото сборки с описанием переделки тракторного генератора.

В качестве ветрогенератора для зарядки аккумуляторов автор решил использовать тракторный генератор.

Самодельный ветрогенератор из генератора от трактора

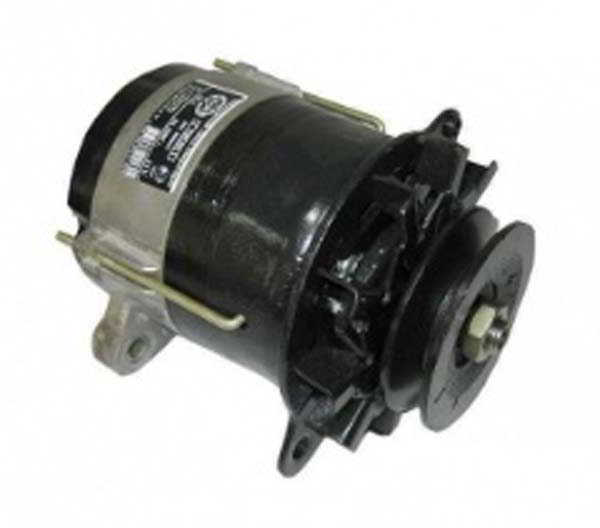

Генератор Г 700 имеет следующие характеристики:

  • Номинальное напряжение – 14V.
  • Номинальный ток – 50А.
  • Номинальная частота вращения – 5000 оборотов в минуту.
  • Максимальная частота вращения – 6000 оборотов в минуту.
  • Масса – 5,4 кг.

Сам по себе тракторный генератор высокооборотный, выдаёт зарядку на аккумулятор при более 1000 оборотов в минуту, для ветряка он конечно без переделки не подойдёт. Поэтому генератор понадобилось доработать чтобы он мог заряжать аккумулятор при более низких оборотах ротора.

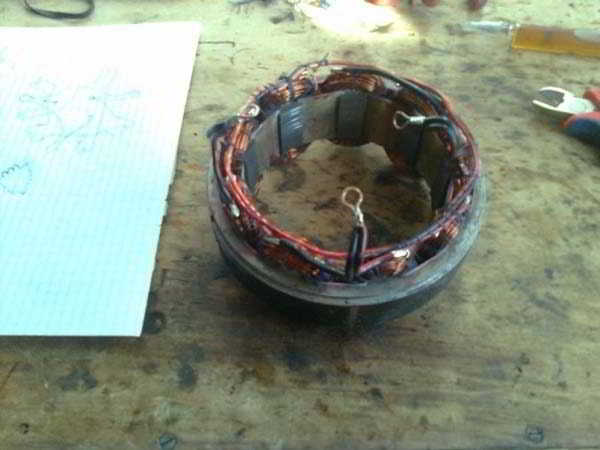

Статор был перемотан по 80 витков на каждую катушку проводом 0,8 мм, катушка возбуждения электромагнитов перемотана и увеличена на 250 витков таким же проводом. Дополнительно было использовано 200 метров провода (на перемотку статора и домотку катушки).

Самодельный ветрогенератор из генератора от трактора

Было сварено крепление под генератор из профильной трубы, сделана защита от ураганного ветра — складывающийся хвостовик который одевается на шкворень.

Самодельный ветрогенератор из генератора от трактора

При выборе винта, было решено изготовить сначала двухлопастную конструкцию с диаметром винта 1360 мм. Лопасти вырезаны из алюминиевой тубы сечением 110 мм, и раскатаны, длина каждой лопасти по 630 мм.

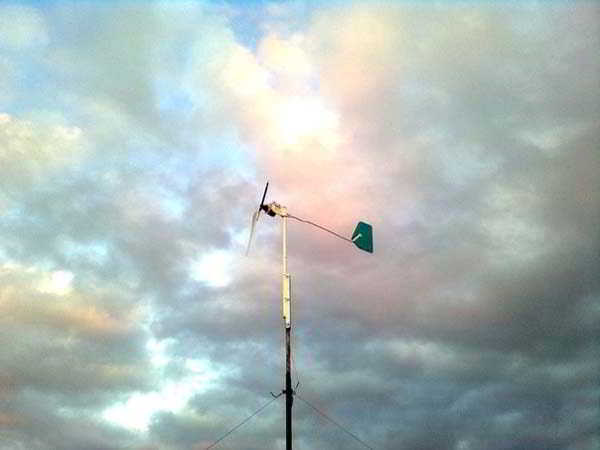

На фото: ветроустановка автора.

Самодельный ветрогенератор из генератора от трактора

Ветрогенератор установлен на мачту высотой 5 метров, здесь автор отказался от токосьемных колец, провод генератора пущен внутри трубы мачты.

Самодельный ветрогенератор из генератора от трактора

Мачта закреплена растяжками из троса на высоте 4 метра.

Самодельный ветрогенератор из генератора от трактора

Самодельный ветрогенератор из генератора от трактора

Процесс зарядки аккумулятора ветрогенератором уже начинается при скорости ветра 3,5 м/с.

4 м/с – 300 об/мин.

7 м/с – 900 об/мин, генератор выдаёт около 150 Ватт.

15 м/с – скорость вращения винта достигает 1500 оборотов в минуту, и ветрогенератор выдаёт около 250 ватт. Таких показателей вполне хватает для зарядки автомобильного аккумулятора.

Далее автор решил усовершенствовать свою установку и увеличить обороты переделкой двухлопастного винта в однолопастный.

Преимущество винтов с одной лопастью в их высоком коэффициенте использования энергии ветра, однолопастный винт при одинаковой скорости ветра вращается в два разы быстрее чем винт с 3 лопастями.

Самодельный ветрогенератор из генератора от трактора

Но изготовить однолопастный винт не так, то просто, его нужно правильно отбалансировать, иначе сильные вибрации быстро разрушат подшипник генератора, что приведёт к его преждевременной поломке.

Самодельный ветрогенератор из генератора от трактора

Лопасть такого винта закреплена на трубке с противовесом и вся конструкция работает по принципу коромысла.

На фото показан противовес.

Самодельный ветрогенератор из генератора от трактора

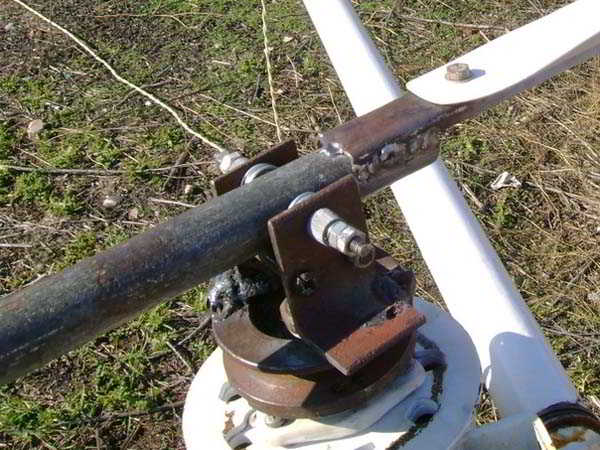

Крепление под балку лопасти приварено прямо к шкиву генератора, в балке просверлено отверстие под шпильку М6. В креплении вставлены две шпильки ограничители, чтобы винт не цеплял мачту.

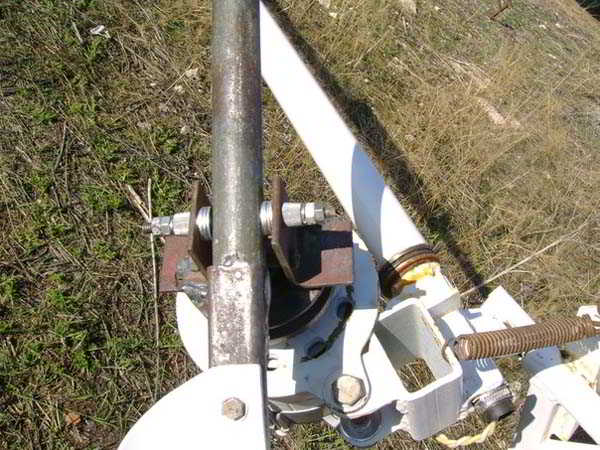

На фото показано крепление винта на шпильке М6, винт может свободно отклоняться от оси на 15 градусов.

Самодельный ветрогенератор из генератора от трактора

При вращении винт с одной лопастью может отклоняться от оси что позволяет ему более мягко реагировать на повороты ветроустановки.

Самодельный ветрогенератор из генератора от трактора

Вращение винта.

Самодельный ветрогенератор из генератора от трактора

При ураганном ветре хвостовик поворачивается и вырывает винт из воздушного потока.

Самодельный ветрогенератор из генератора от трактора

Конструкция опробована автором и показала хорошие результаты, при правильной балансировке винта скорость вращения вала генератора значительно увеличивается, соответственно и генератор вырабатывает больше энергии даже при слабом ветре.

Самодельный ветрогенератор из генератора от трактора
