Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

В настоящее время многие владельцы жилья, выполняя ремонт в своих квартирах, пытаются максимально расширить полезную площадь помещения ванной комнаты, путем демонтажа громоздкой лежачей ванны, и установки вместо нее компактной многофункциональной душевой кабины. Подобное устройство может быть смонтировано без особого труда, в любой жилой квартире или частном доме, при этом особого внимания потребует самостоятельное подключение душевой кабины к электросети, а также к домашней сети водоснабжения и канализации, поскольку от  правильного выполнения этой работы, будет зависеть работоспособность и безопасность использования этого сантехнического прибора.

Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

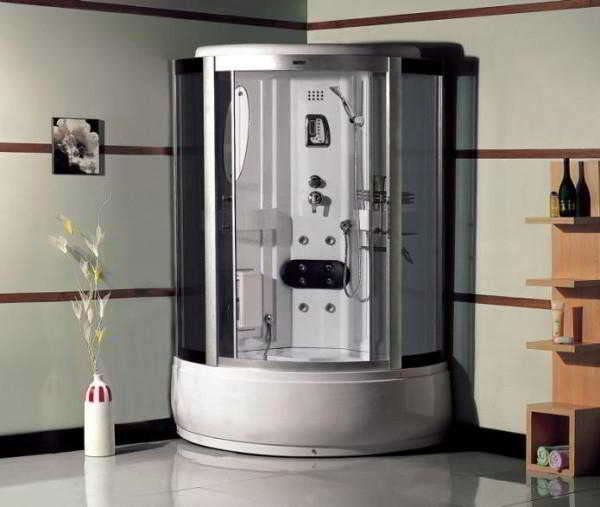

Закрытая многофункциональная душевая кабина.

Особенности установки душевой кабины в жилой квартире

Современные душевые кабины, помимо штатной комплектации, могут быть оборудованы множеством дополнительных полезных функций, например, внутренняя подсветка, гидромассаж, генератор пара, встроенное радио или аудиосистема, и многие другие, а соответственно, их цена может варьироваться в широких пределах. При этом, независимо от уровня сложности, подключение этих устройств к системе бытовых коммуникаций выполняется по одному и тому же принципу.

Для того чтобы любой владелец жилья смог самостоятельно разобраться с этим вопросом, в настоящей статье будет представлена общая инструкция по установке и подключению душевых кабин, в ванных комнатах и совмещенных санузлах типовых квартир и частных домов.

Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

Устройство простейшей душевой кабинки.

Монтаж душевой кабины

Простейшая закрытая душевая кабина имеет самонесущую конструкцию, и состоит из поддона для сбора и отведения грязной воды, который находится в ее основании, и боковой ограждающей ширмы, которая, как правило, имеет две или три глухие стенки, и оборудована раздвижной или распашной двустворчатой дверью.

Окончательную сборку, наладку и подключение душевой кабинки, следует выполнять в строгом соответствии с инструкцией для каждой конкретной модели, при этом, во время монтажа рекомендуется соблюдать следующую последовательность операций:

  • Первым делом на месте расположения душевой кабины нужно установить опорную подставку из стальных профильных труб, затем закрепить на нее чашу поддона, и выставить ее строго горизонтально по уровню, при помощи резьбовых регулируемых ножек.
  • Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

    Опорная подставка и винтовые регулируемые ножки.

  • После этого к верхней части поддона необходимо закрепить глухие боковые стенки, которые в верхней части нужно связать между собой, при помощи потолочной крышки или поперечной перекладины.
  • На верхнюю плоскость поддона, и на верхнюю поперечную перекладину, или потолочную полку, закрепить направляющие для раздвижных дверей.
  • Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

    На фото показаны комплектующие для сборки простейшей закрытой кабины.

  • В случае использования распашных дверей, установить поворотные петли на крайние панели глухих боковых стенок.
  • После монтажа всех неподвижных элементов несущей конструкции, выполняется установка и регулировка раздвижных или распашных дверей, и проверяется их фиксация в закрытом положении.
  • Заключительным этапом является подведение электропитания, подключение воды к душевой кабине, а также присоединение отвода для канализационных стоков.
  • Совет! Выбирая место для установки душевой кабины, нужно проследить за тем, чтобы две смежные стены ванной комнаты, соединялись между собой строго под прямым углом, в противном случае, между поддоном и капитальной стеной может образоваться щель, в которую будет попадать вода.

    Подключение горячего и холодного водоснабжения

    Сразу следует отметить, что общая схема подключения душевой кабины к канализации и домашнему водопроводу, ненамного отличается от привычного подключения других бытовых сантехнических приборов, поэтому оно должно выполняться по такому же принципу.

  • В первую очередь нужно полностью перекрыть поступление холодной и горячей воды по данному стояку, и открыть водоразборные краны, чтобы выровнять давление воды в системе.
  • Демонтировать старые водопроводные краны и смесители так чтобы на месте установки кабины оставались только две трубы холодного и горячего водоснабжения, оборудованные шаровыми запорными вентилями.
  • На подводящий трубопровод теплой и холодной воды установить специальный резьбовой адаптер для подключения душевых кабин, который позволяет соединять водопроводные трубы под прямым углом.
  • При помощи гибких армированных шлангов, предназначенных для холодной и горячей воды, подключить вводные патрубки устройства к соответствующим трубам домашнего водоснабжения.
  • Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

    Различные модели адаптеров для присоединения шлангов гибкой подводки под прямым углом к трубам.

    Совет! Для обеспечения абсолютной герметичности, все резьбовые соединения напорных труб, обязательно нужно собирать с использованием фторопластовой уплотнительной ленты (ФУМ).

    Организация слива и отвода сточных вод

    Для того чтобы выполнить подключение душевой кабины к канализации своими руками, нужно использовать специальный сифон, который немного отличается от привычного бутылочного сифона для раковин, прежде всего своим небольшим вертикальным размером, поскольку пространство для его установки, существенно ограничено по высоте.

  • Место расположения слива должно находиться максимально близко к месту расположения вертикального сливного стояка.
  • Для отвода сточных вод от поддона можно применять гибкие гофрированные шланги, однако лучше всего использовать прямые канализационные трубы с раструбом, диаметром 50 мм, поскольку они создают минимальное сопротивление движению потока воды.
  • При монтаже сточных труб обязательно нужно предусмотреть уклон в сторону сливного стояка, который должен составлять около 20 мм по вертикали, на каждый метр длины горизонтальной трубы.
  • Самостоятельный монтаж и подключение душевой кабины к системам домашних коммуникаций

    Различные варианты подключения слива к домашней канализации.

    Совет! Монтаж и подключение душевой кабины на даче выполняется по такой же схеме, а при отсутствии централизованной канализации , в систему слива можно установить накопительный фекальный насос необходимой мощности, который сможет принудительно откачивать сточные воды в септик, или выгребную яму.

    Подключение к домашней электрической сети

    Производители современных душевых кабин, в значительной мере уделяют внимание их безопасности, и надежной защите от случайного поражения электрическим током, однако при самостоятельном подключении к бытовой электросети, необходимо придерживаться определенных правил.

  • Для подключения нужно использовать трехжильный кабель с медными токоведущими жилами, имеющими двойную виниловую изоляцию.
  • Внутреннее сечение каждой жилы кабеля, должно соответствовать рекомендуемому значению, указанному в инструкции по эксплуатации.
  • После присоединения электропитания, нужно обеспечить герметичность узла ввода кабеля, а также предусмотреть необходимую вентиляцию, для предотвращения образования конденсата в электрической части устройства.
  • Заключение

    В завершение следует напомнить, что подключение душевой кабины к электричеству в помещениях с повышенной влажностью необходимо выполнять с использованием устройства защитного отключения, которое должно устанавливаться в распределительном щите.

    Чтобы получить наглядное представление о подключении бытовых электроприборов, оборудованных защитным заземлением, рекомендуется обратить внимание на представленное видео в этой статье или прочитать другие справочные материалы подобной тематики на этом сайте.
