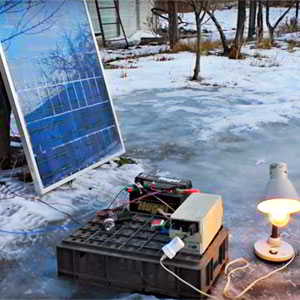

В этой статье подробно показано изготовление солнечной батареи и её подключение к автомобильному аккумулятору и инвертору 12V = 220V. Электростанция рассчитана на энергоснабжение бытовых приборов, работающих от сети 220 V.

Сборка солнечной электростанции.

Для изготовления панели были использованы 60 солнечных элементов, каждый из которых выдаёт напряжение 0,5 V и ток 4 А.

Солнечная электростанция своими руками: фото сборки

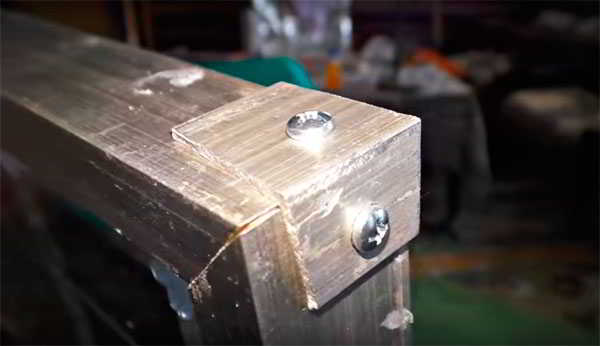

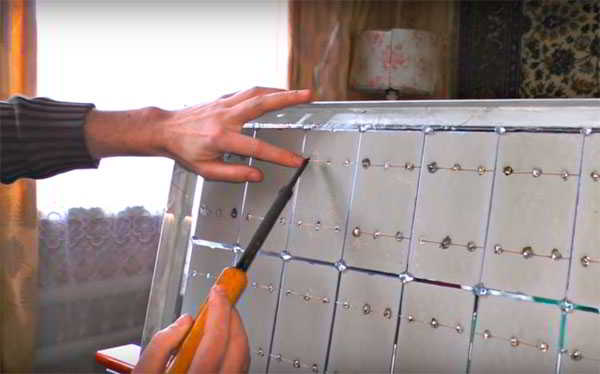

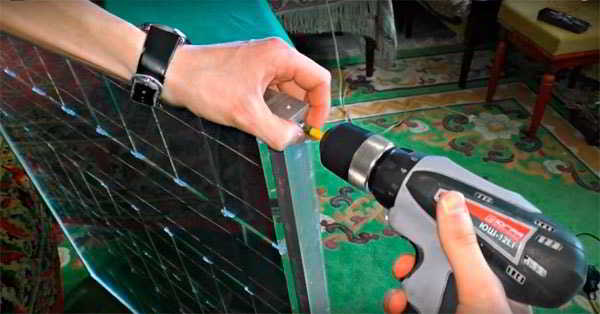

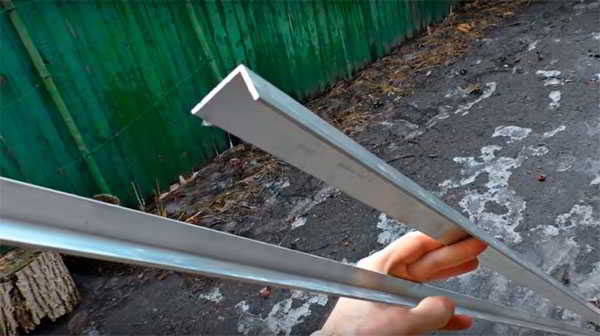

Корпус панели автор изготовил из стекла, раму из алюминиевого профиля. Алюминиевые уголки по краям срезаются пилой по металлу под углом 45 градусов, для ровного среза используется приспособление — стусло.

Солнечная электростанция своими руками: фото сборки

Солнечная электростанция своими руками: фото сборки

Солнечная электростанция своими руками: фото сборки

Размер панели 980 х 900 см, размер каждого солнечного элемента 80 х 150 см.

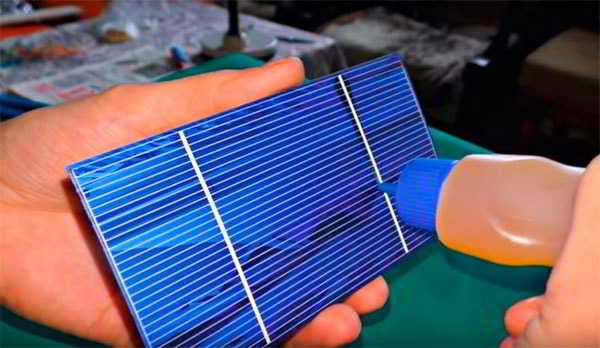

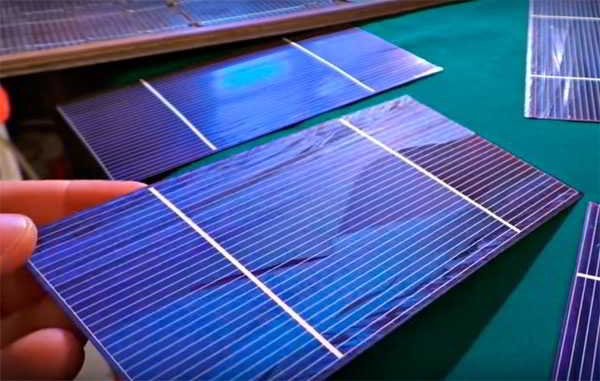

Приступаем к пайке лицевой стороны солнечных элементов, для пайки понадобится 40 ватный паяльник, менее мощный паяльник лучше не использовать, он не сможет полноценно прогреть место пайки на пластине. Место пайки покрывается спиртовым раствором канифоли.

Солнечная электростанция своими руками: фото сборки

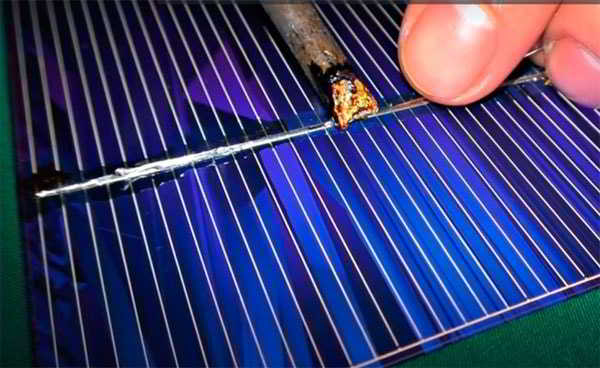

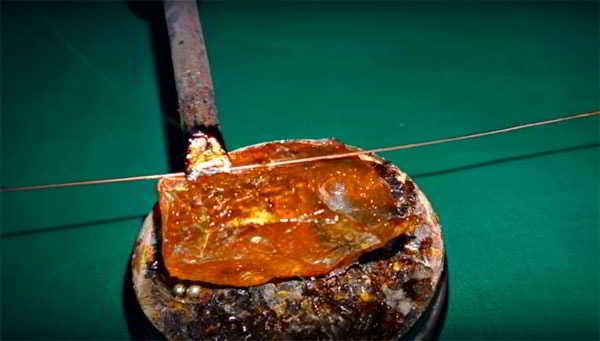

Залуживаем место пайки.

Солнечная электростанция своими руками: фото сборки

В качестве проводника, автор использовал провод от витой пары предварительно сняв с него изоляцию, полученная проволока также покрывается канифолью, залуживается и припаивается к дорожке.

Солнечная электростанция своими руками: фото сборки

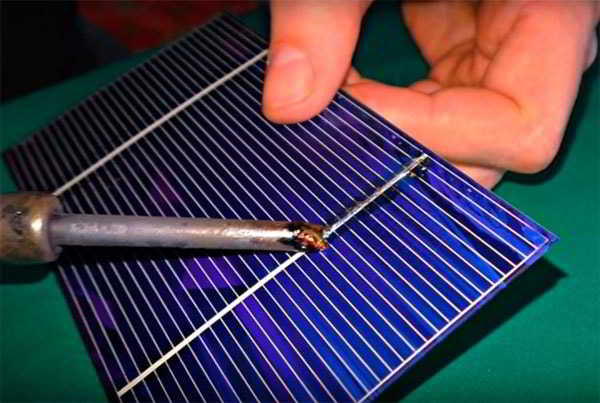

Припаиваем проволоку.

Солнечная электростанция своими руками: фото сборки

Обратите внимание! Полупроводниковые фотоэлементы очень хрупкие, работать с ними нужно крайне аккуратно!

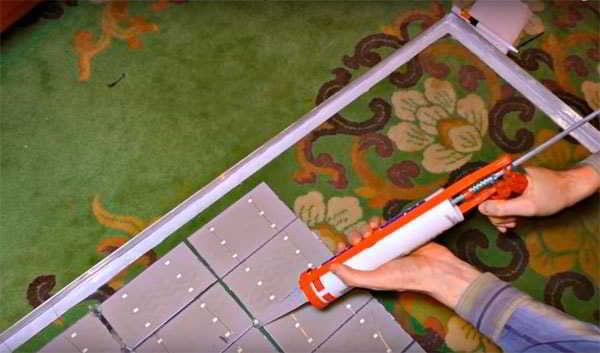

После пайки клеим панельки лицевой стороной к стеклу с помощью строительного силикона.

Солнечная электростанция своими руками: фото сборки

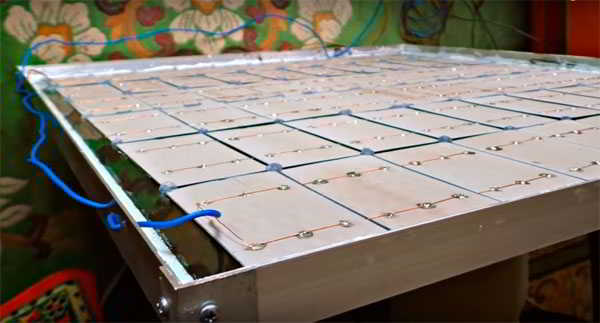

Также нужно спаять все элементы с внутренней стороны в одну цепь.

Солнечная электростанция своими руками: фото сборки

С торца корпуса рамы выводим провода плюс и минус.

Солнечная электростанция своими руками: фото сборки

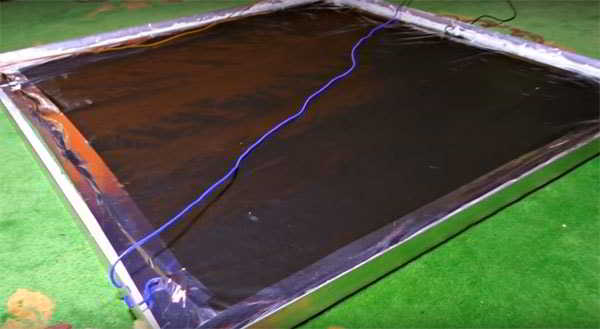

Заднюю стенку панели нужно защитить от пыли и влаги, закрываем её полиэтиленовой плёнкой и заклеиваем скотчем.

Солнечная электростанция своими руками: фото сборки

Каждый элемент выдаёт 0,5 V и 4 А, автор подключил последовательно две группы элементов по 30 шт. которые выдают по 15V, затем две группы подключил между собой параллельно, что увеличило ток до 8 А, общее напряжение которые выдают все элементы составляет 15V, что идеально подходит для зарядки автомобильного аккумулятора.

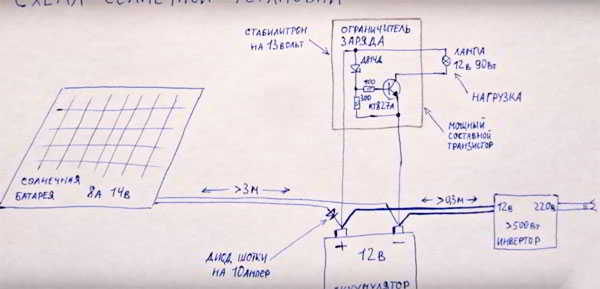

Схема солнечной электростанции.

Солнечная электростанция своими руками: фото сборки

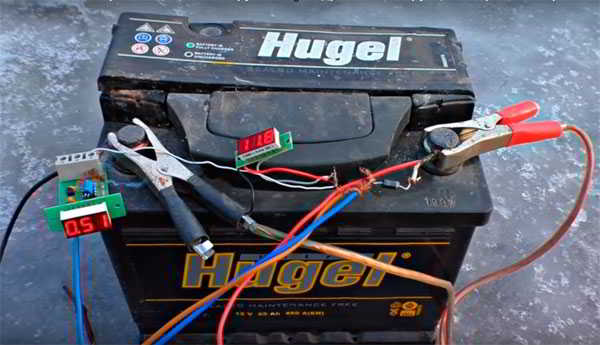

Сам аккумулятор нужно подключать к солнечной батарее через диод «Шотки», чтобы ночью солнечные элементы не поглощали энергию из аккумулятора и не разряжали его. Для подключения аккумулятора нужно использовать медный провод сечением не менее 1м².

Солнечная электростанция своими руками: фото сборки

Чтобы избежать перезаряда аккумулятора его нужно подключить к панели через контроллер заряда или как сделал автор — собрать ограничитель заряда.

Чтобы преобразовать напряжение аккумулятора из 12V в 220V, нужно подключить к нему инвертор.  В роли инвертора здесь использован старый бесперебойник от компьютера, который выдаёт 220 V, мощность до 500 Вт. Как вариант можно приобрести инвертор в радиомагазине.

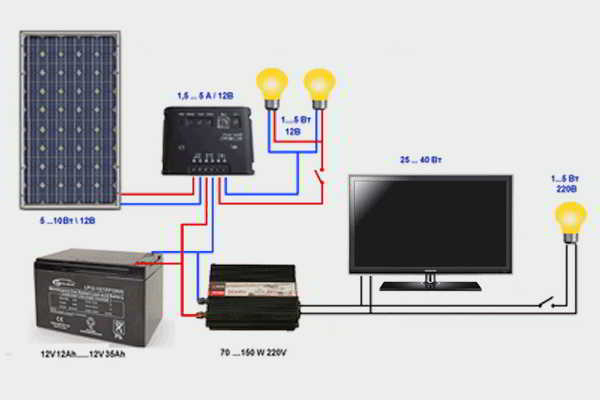

Более наглядная схема подключения всех компонентов электростанции.

Солнечная электростанция своими руками: фото сборки

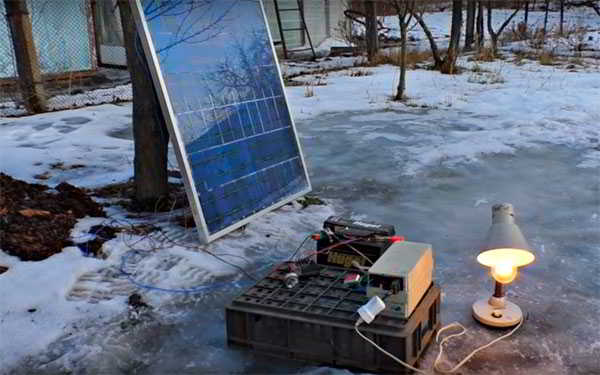

Панель нужно установить в максимально освещённом месте, повернуть на юг и наклонить под углом около 45 градусов. Угол наклона панели зависит от широты и времени года, поэтому в каждом случае лучше поэкспериментировать с направлением и углом чтобы добиться максимальных результатов.

Не забудьте крепко закрепить панель, при сильном порыве, ветер её может запросто опрокинуть и разбить стекло.

Солнечная электростанция своими руками: фото сборки

Рекомендую посмотреть видео автора самоделки, где подробно показан весь процесс сборки электростанции.
