Солнечный коллектор своими руками: 19 фото изготовления

Самодельный солнечный коллектор из ПВХ шланга сделанный своими руками. Пошаговое изготовление солнечного коллектора мощностью 2,3 кВт*ч для нагрева воды: 19 фото.

С помощью самодельного солнечного нагревателя, можно бесплатно нагревать воду для домашних нужд: для душа, рукомойника, раковины на кухне.

Конструкция коллектора довольно проста и сделать его своими руками сможет каждый.

Изготовление самодельного солнечного коллектора.

Для сборки коллектора понадобились следующие материалы:

  • Лист OSB 2500 х 1250 мм – 1 шт.
  • Брус 40 х 50 х 4500 мм – 2 шт.
  • Поликарбонат – 2100 х 1200 мм.
  • Листы пенополистирола – толщина 20 мм – 3 шт.
  • Фольгированный утеплитель – 2 м.
  • Перфорированная жесть – 2 м.
  • ПВХ шланг – 25 м.
  • Эмаль ПФ 115 – 1 л.
  • Чёрная краска в баллончике – 1 шт.
  • Шурупы 35 мм – 100 шт.

Далее вашему вниманию предоставлены фото сборки самоделки.

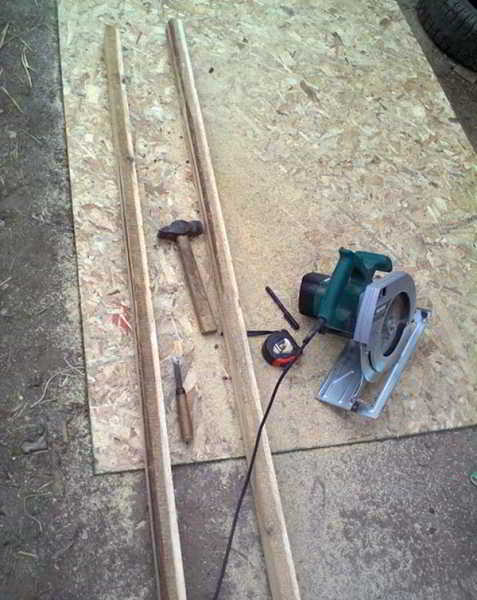

Распилены бруски.

Солнечный коллектор своими руками: 19 фото изготовления

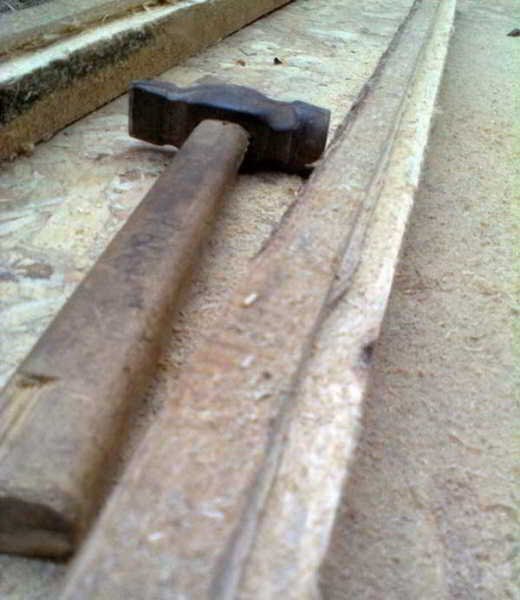

Под лист поликарбоната в брусках сделан пропил.

Солнечный коллектор своими руками: 19 фото изготовления

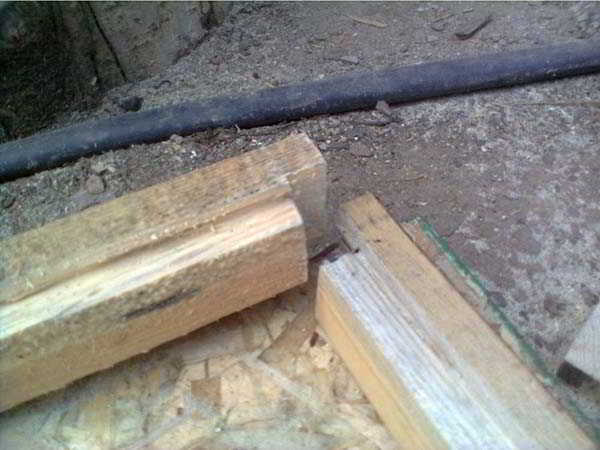

Состыковал бруски по углам в замок.

Солнечный коллектор своими руками: 19 фото изготовления

Солнечный коллектор своими руками: 19 фото изготовления

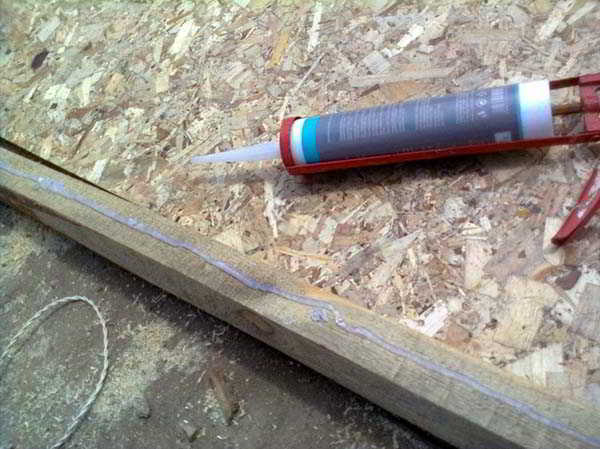

Чтобы короб был герметичным, промазал бруски силиконом.

Солнечный коллектор своими руками: 19 фото изготовления

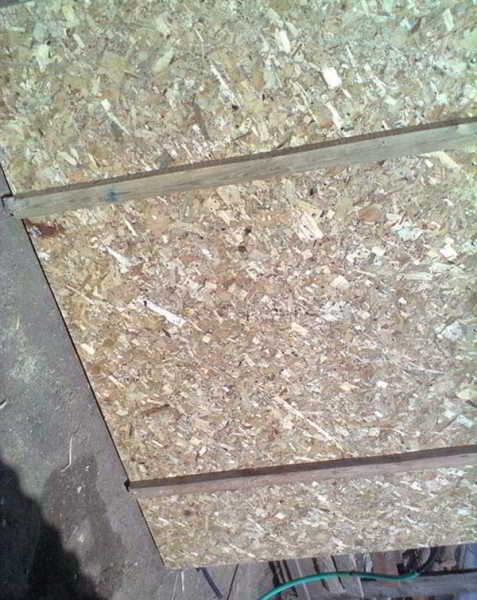

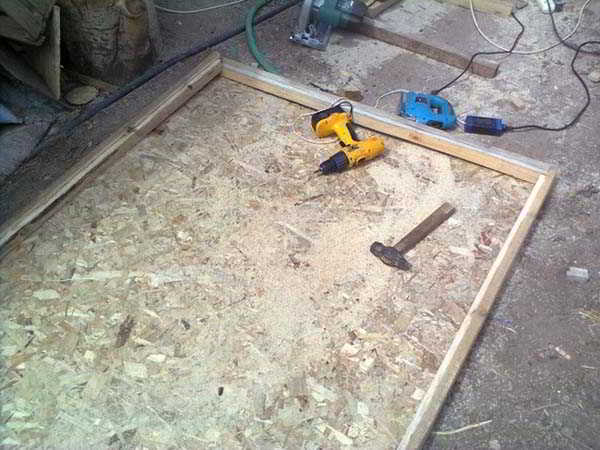

Короб основа под солнечный коллектор готова.

Солнечный коллектор своими руками: 19 фото изготовления

Солнечный коллектор своими руками: 19 фото изготовления

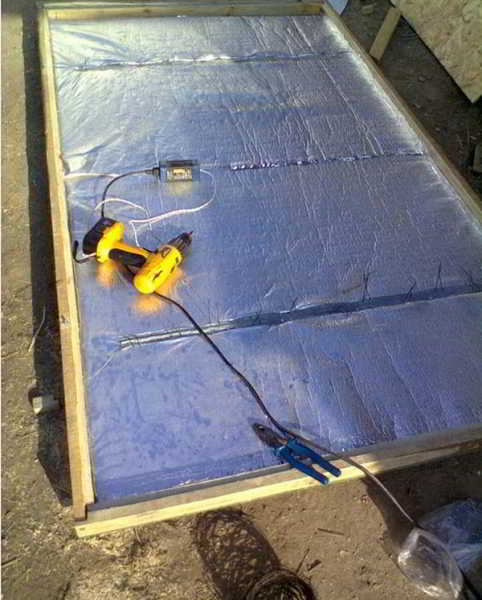

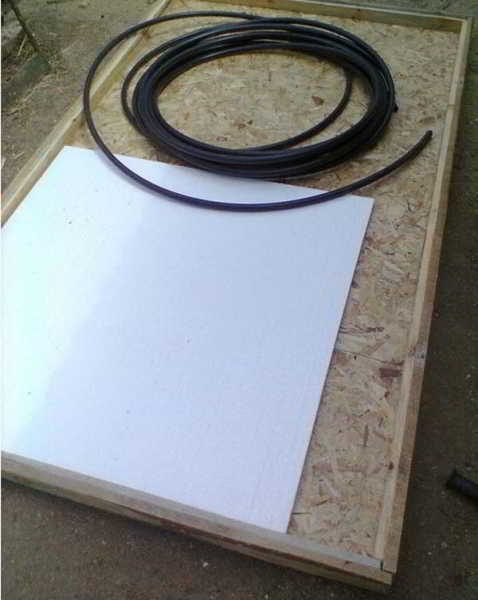

В короб уложены листы пенополистирола, сверху наклеен фольгированный утеплитель.

Солнечный коллектор своими руками: 19 фото изготовления

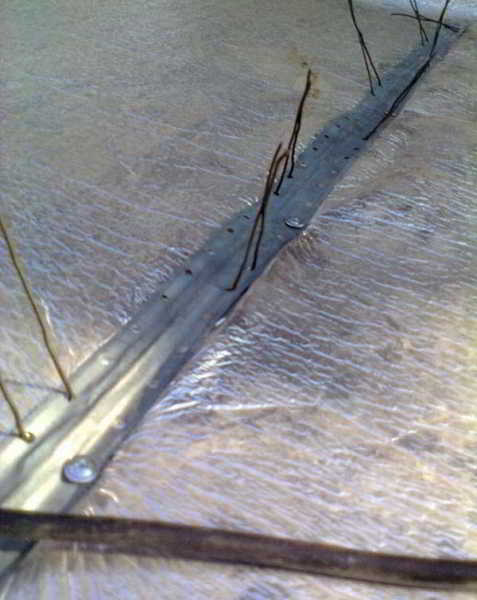

Шлаг будет крепиться проволокой, для этого на коробе закрепил полоски перфорированной жести с отверстиями, через которые была вставлена проволока.

Солнечный коллектор своими руками: 19 фото изготовления

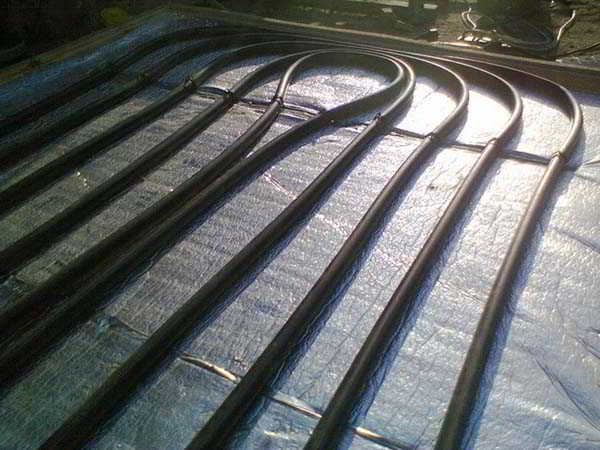

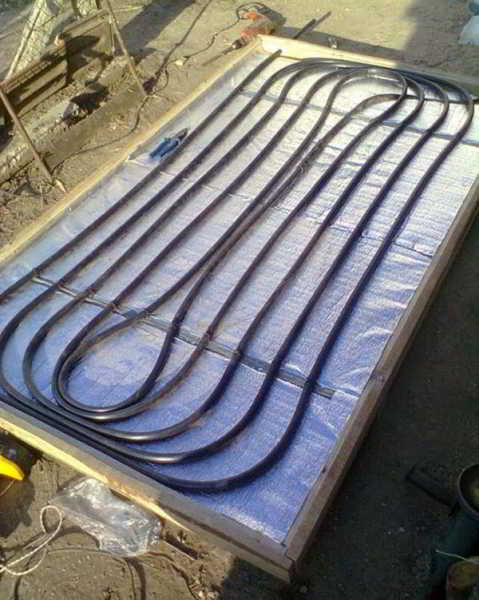

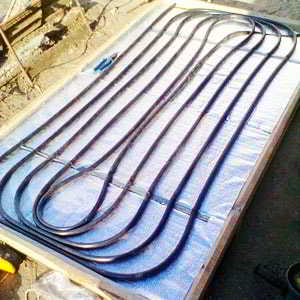

На дно короба уложен и закреплён проволокой ПВХ шланг.

Солнечный коллектор своими руками: 19 фото изготовления

Солнечный коллектор своими руками: 19 фото изготовления



Концы шланга выведены из короба через отверстия в брусках.

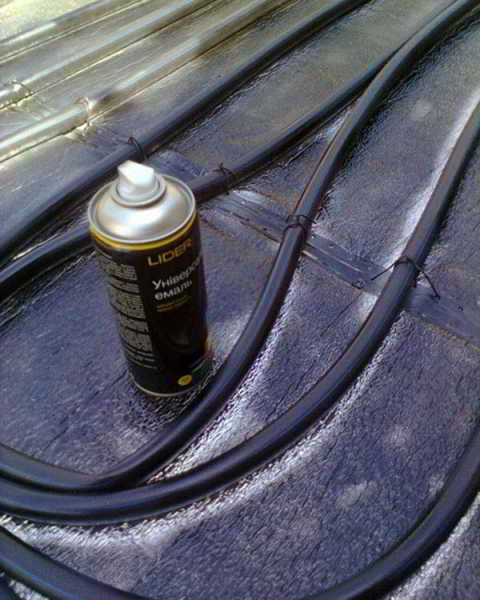

Чтобы увеличить площадь поглощения солнечной энергии фольгированная поверхность покрашена чёрной краской из баллончика.

Солнечный коллектор своими руками: 19 фото изготовления

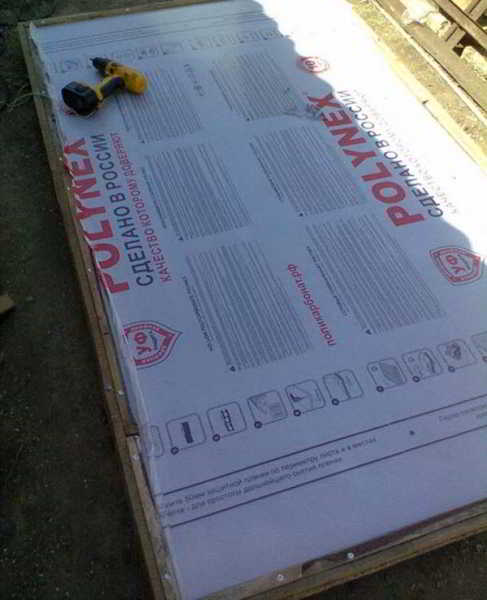

Короб закрыт поликарбонатом и посажен на силикон.

Солнечный коллектор своими руками: 19 фото изготовления

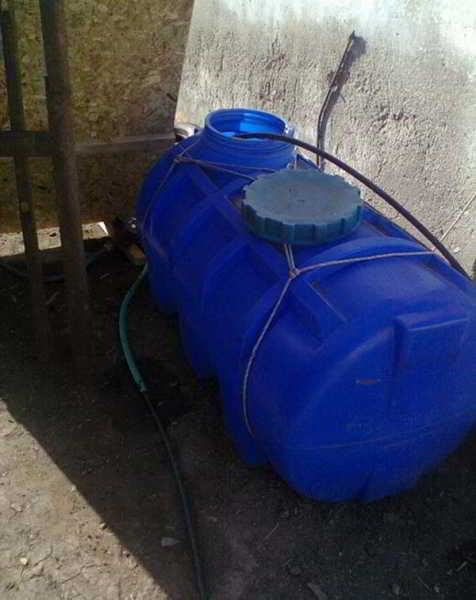

Солнечный коллектор подключён к баку ёмкостью на 500 литров.

Солнечный коллектор своими руками: 19 фото изготовления

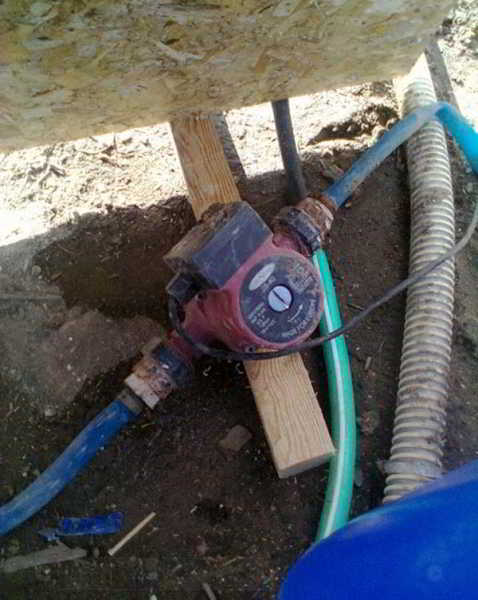

Для перекачивания воды по системе был установлен циркуляционный насос.

Солнечный коллектор своими руками: 19 фото изготовления

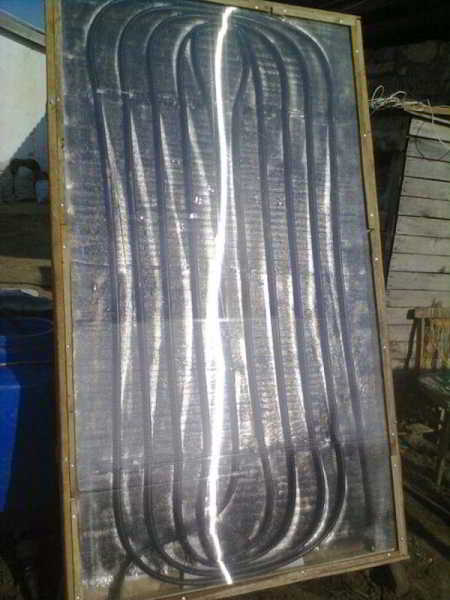

Панель коллектора установлена по направлению в солнечную сторону.

Солнечный коллектор своими руками: 19 фото изготовления

Эффективность работы самодельного солнечного коллектора:

В 17:00 набрана ёмкость воды 500 л и включен циркуляционный насос, начальная температура воды +24 °С.

В 18:00 температура воды в баке поднялась до +28°С.

Подсчитаем мощность солнечного коллектора по формуле:

Q=c*m*(t2-t1).

Удельная теплоемкость для воды с = 4183 (Дж*кг*К).

Масса 0.5 куб. м воды m=500.

Температура t2 — t1 = 28 — 24 = 4 °С.

Q = 4183*500*4 = 8366000 (Дж) = 8366 (КДж).

1 (кДж) = 0,28 (Вт/ч)

Мощность самодельного коллектора составила = 2,342 Киловатт в час.
