Солнечный водонагреватель своими руками

Самодельный солнечный водонагреватель для проточной воды: подробная фото инструкция по изготовлению солнечного коллектора.

Принцип работы солнечного водонагревателя основан на поглощении солнечной энергии теплообменником (в нашем случае это металлическая трубка выгнутая по типу змеевика) и преобразованием её в тепловую энергию, тем самым нагревая проточную воду в трубке.

Материалы для изготовления:

  • Тонкая медная трубка диаметром 6 мм, длиной — 15 метров.
  • Чёрная матовая краска.
  • Пластиковые стяжки.
  • Стекло или оргстекло.
  • Фанера.
  • Деревянные бруски.
  • Саморезы по дереву.
  • Переходники фитинги с трубы 6 мм на садовый шланг.

Процесс изготовления солнечного водонагревателя показан на этих пошаговых фото.

Солнечный водонагреватель своими руками

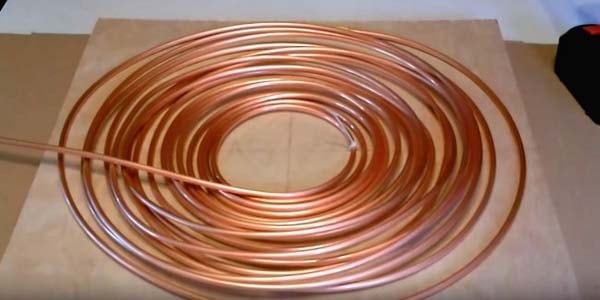

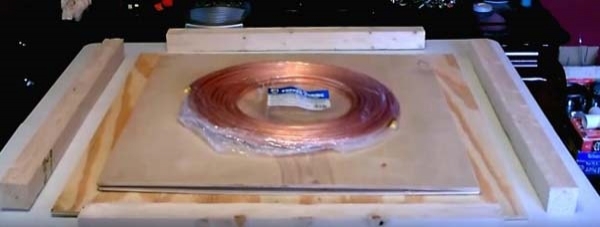

Из трубки нужно выгнуть змеевик как показано на фото, под размер змеевика вырезаем с запасом на борта, квадрат из фанеры.

Солнечный водонагреватель своими руками

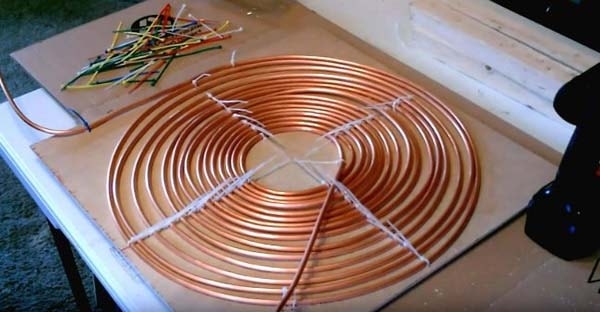

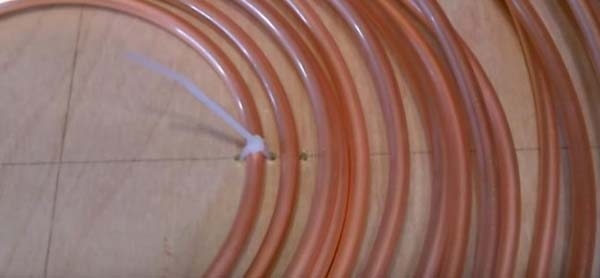

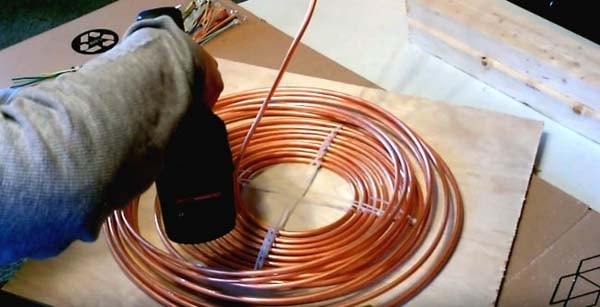

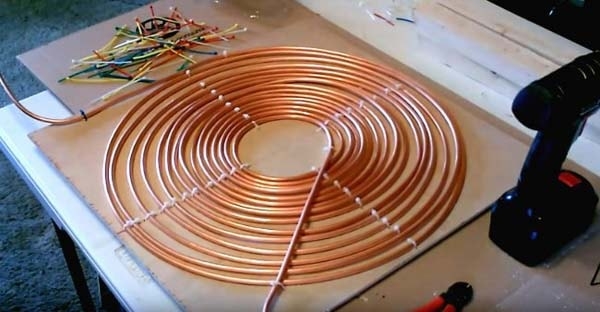

Змеевик крепим к фанерному листу стяжками через проделанные отверстия.

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

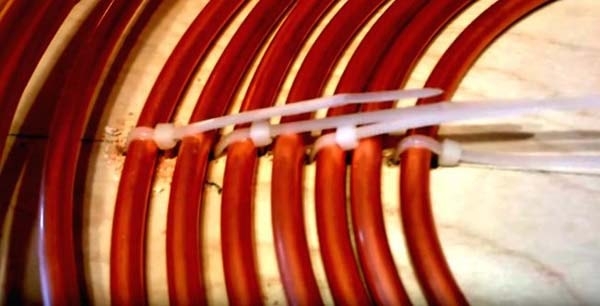

Срезаем лишнее от стяжек, в итоге получается вот такая конструкция.

Солнечный водонагреватель своими руками

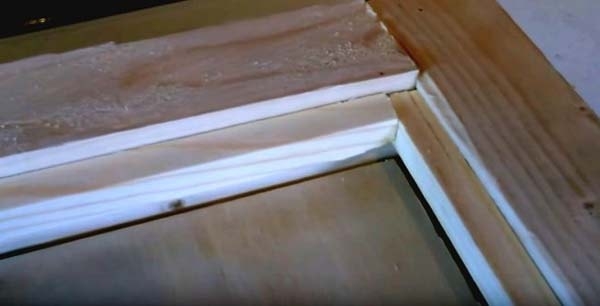

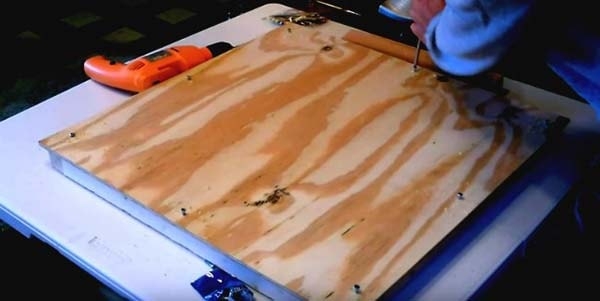

По краям фанеры делаем из брусков борта.

Солнечный водонагреватель своими руками

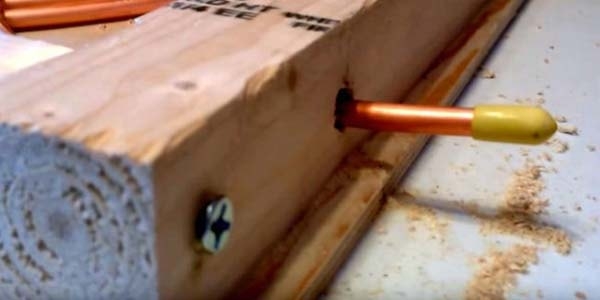

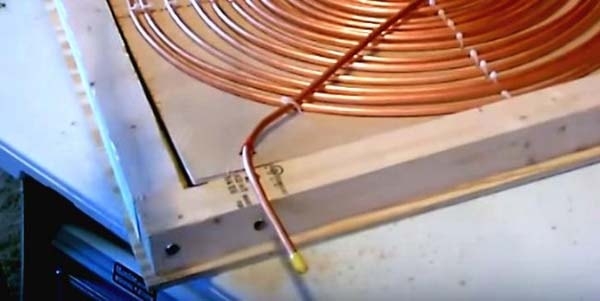

Под выводы трубки свердим отверстия в боковых стенках короба.

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

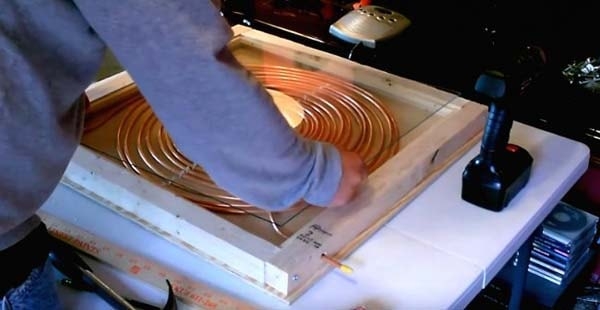

Вырезаем под размер короба кусок стекла, можно использовать оргстекло.

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

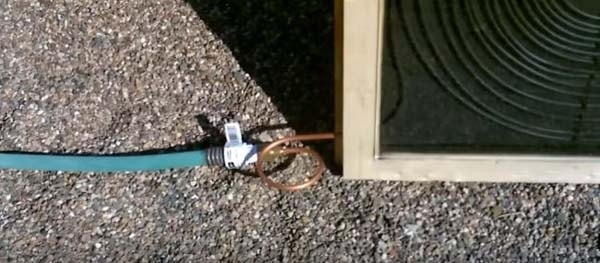

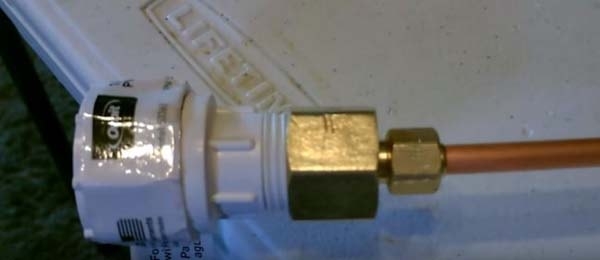

На вывод трубки ставим переходники под садовый шланг.

Солнечный водонагреватель своими руками

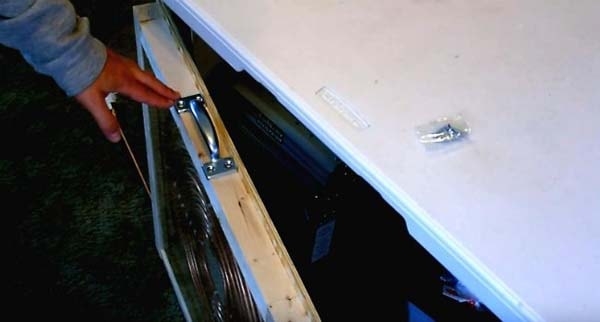

Чтобы водонагреватель было удобно переставлять с места на место, автор приделал к коробу ручку.

Солнечный водонагреватель своими руками

Теперь нужно внутреннюю часть короба вместе с трубкой покрасить чёрной, матовой краской.

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

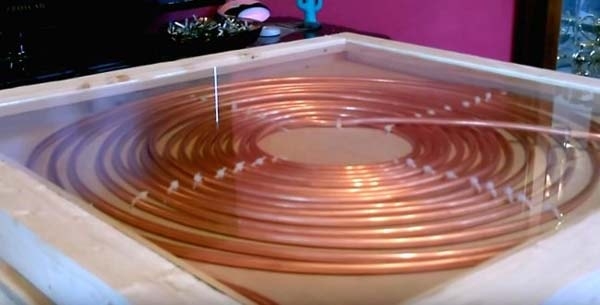

Закрываем короб стеклом.

Солнечный водонагреватель своими руками

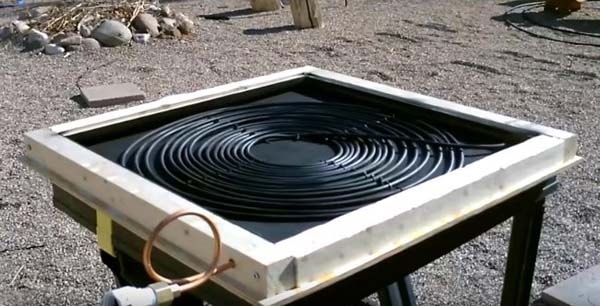

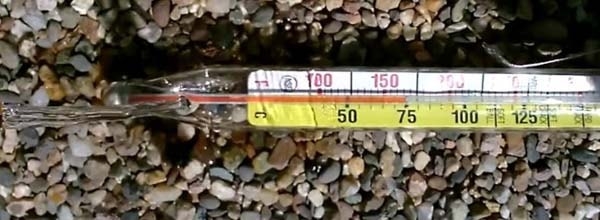

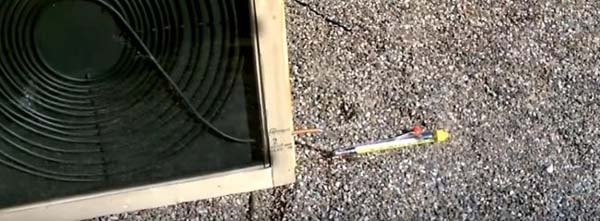

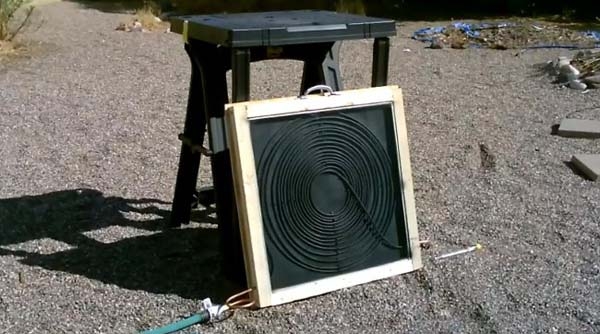

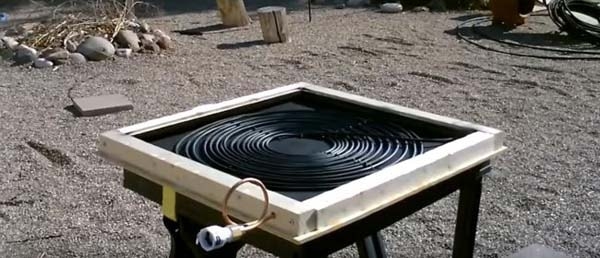

Водонагреватель нужно установить и повернуть по направлению к солнцу, через змеевик пропускаем слабый напор воды. Автор установил градусник под струей воды выходящей из водонагревателя.

Солнечный водонагреватель своими руками

Солнечный водонагреватель своими руками

Самодельный солнечный водонагреватель можно использовать для нагрева воды для душа, раковины и прочих бытовых нужд.

Солнечный водонагреватель своими руками

Предлагаем посмотреть видео, где автор подробно показывает весь процесс изготовления солнечного водонагревателя своими руками.
