Самодельный стенд для проверки автомобильных генераторов своими руками: фото и описание самоделки.

Всем привет! Вот решил поделиться самоделкой, может кому понадобится.
Пару лет назад, я работал в мастерской по ремонту стартеров и генераторов, у меня была задумка сделать себе стенд для проверки генераторов, вот спустя два года сделал, только не дома а на другой работе.

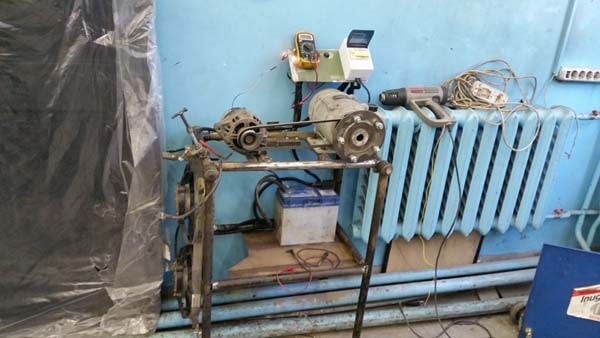

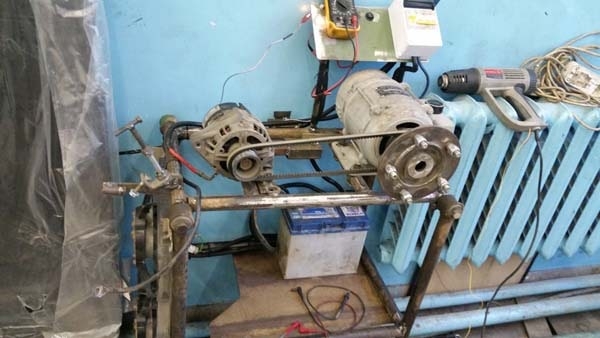

Краткое описание самодельного стенда: мотор подключил на три фазы, на генераторе, где то средние обороты как на ДВС, в дальнейшем планирую покупать частотный регулятор.
Аккумуляторную батарею подключил через обычный автомат 60А. В добавок ко всему на шкиве двигателя еще сделал переходник для нивовской ступицы для того что бы ее шлифовать так как подшипник в основном не одевается.

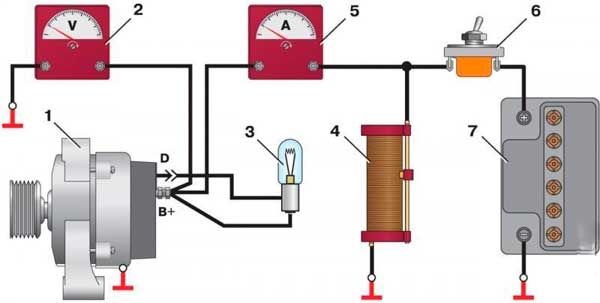

Для наглядности нашёл в интернете вот такую схему стенда для проверки генераторов.

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

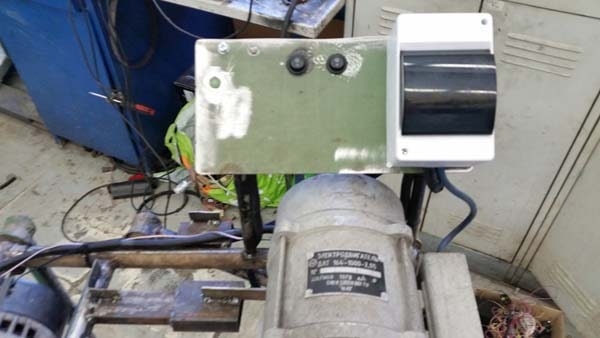

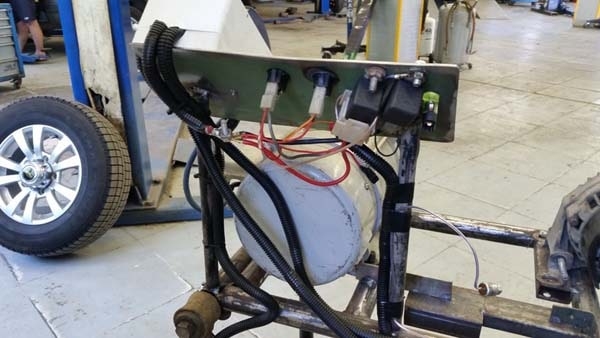

Поставил реле, что бы кнопки не плавились. Нагрузка из двух вентиляторов от нивы шевроле, добавлю потом еще пару.

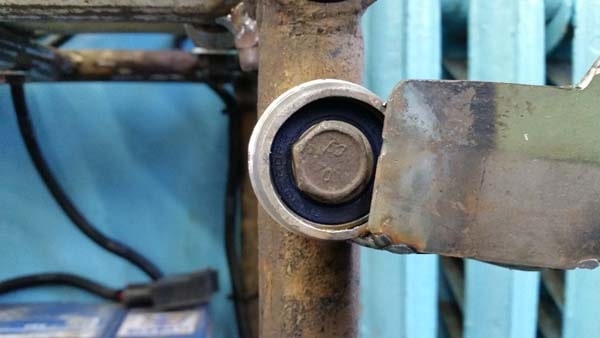

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

Стенд для проверки генераторов своими руками

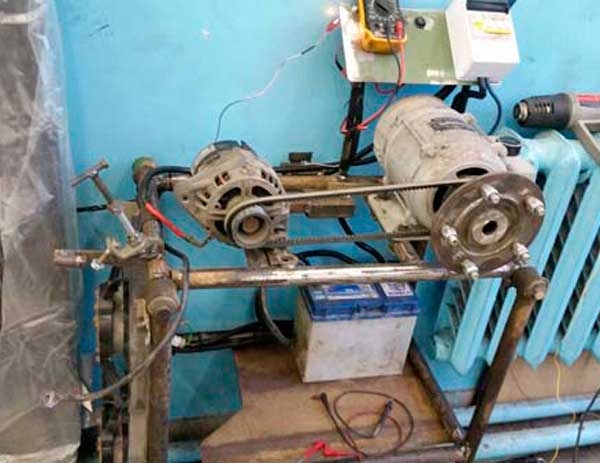

Вот такой, простой стенд для проверки автомобильных генераторов, сделан своими руками из подручных материалов.

Стенд для проверки генераторов своими руками

Автор самоделки: Дмитрий Костенко.
