Стенд для ремонта двигателя

Вот решил сделать простой стенд для ремонта двигателя своими руками: чертежи, фото и описание приспособления прилагаются.

Стенд изготовил из профильной трубы 70 х 70 мм (толщина стенки 3 мм.), понадобилось примерно 3 метра.

Нарезал заготовки, что-бы конструкция получилась разборной сделал из уголка 4 мм кронштейн и усилил косынками.

Стенд для ремонта двигателя

В профиле болгаркой сделал 3 отверстия, и вставил втулки из поршневых пальцев от двигателя ВАЗ и приварил.

Стенд для ремонта двигателя

С обратной стороны и на кронштейне сделал 3 отверстия сверлом на 12 для болтов.

Стенд для ремонта двигателя

Из куска металла толщиной 6 мм сделал кронштейн под двигатель ВАЗ, под другой двигатель надо делать свой кронштейн.

Стенд для ремонта двигателя

Затем к стойке приварил отрезок трубы, просверлил 4 отверстия для фиксации, под углом 90 градусов в поворотной трубе, и одно на неподвижной, и 2 отверстия для ручки.

Стенд для ремонта двигателя

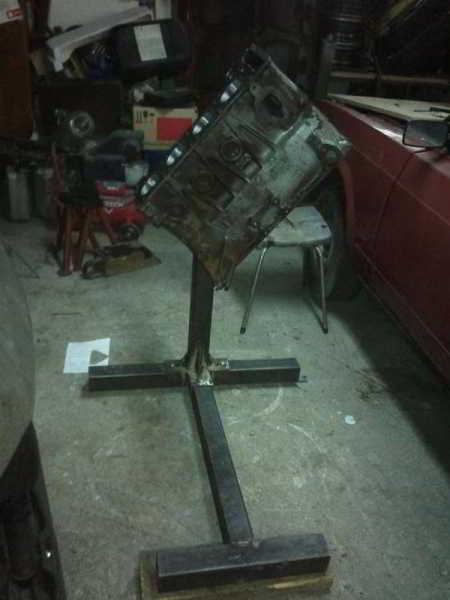

Стенд успешно прошёл испытания.

Стенд для ремонта двигателя

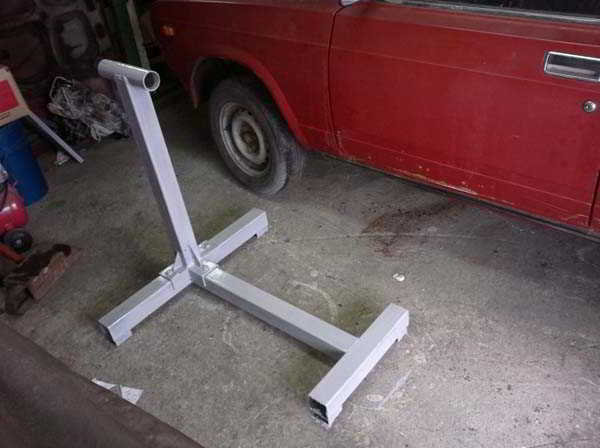

Из профиля приварил ножки, конструкцию загрунтовал.

Стенд для ремонта двигателя

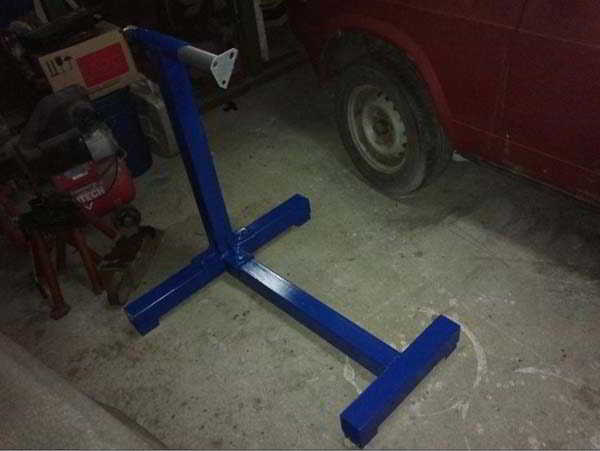

Затем покрасил.

Стенд для ремонта двигателя

Чертежи стенда для ремонта двигателя.

Стенд для ремонта двигателя

Автор: Александр Русаков.
