Самодельный сварочный аппарат для электродуговой сварки, сделанный из микроволновки: подробные фото изготовления, также видео.

Простой сварочный аппарат можно сделать из двух трансформаторов от старых микроволновок, весь процесс изготовления сварочника показан на этих фото.

Сварочный аппарат из микроволновки

Разбираем пришедшие в негодность две микроволновые печи и извлекаем пару трансформаторов. Эти трансформаторы повышающие, для работы магнетрона такой трансформатор выдаёт 2,5 кВ.

Разбирать сердечник этих трансформаторов мы не будем, просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.

Сварочный аппарат из микроволновки

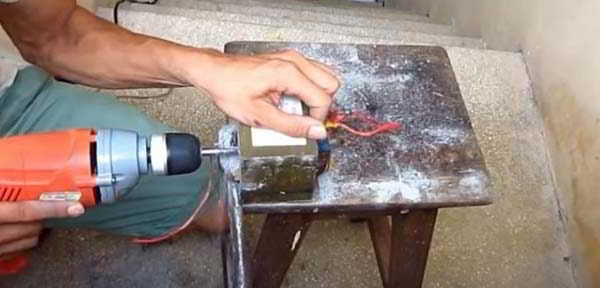

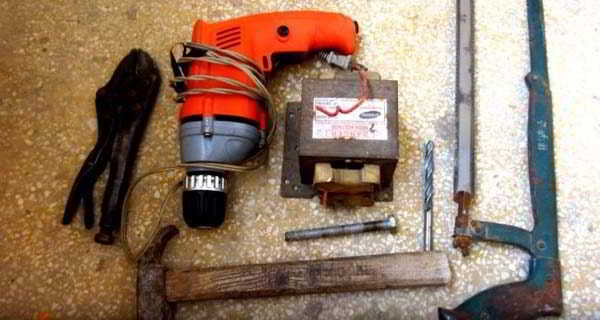

Ножовкой по металлу срезаем вторичную обмотку с обеих сторон у обоих трансформаторов, работать нужно осторожно, чтобы не повредить первичную обмотку.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

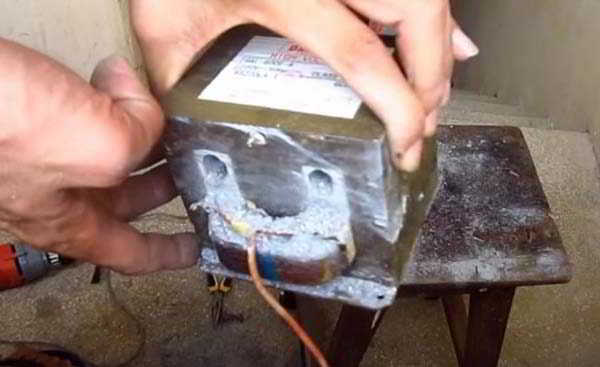

Остатки обмотки высверливаем и выбиваем молотком.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

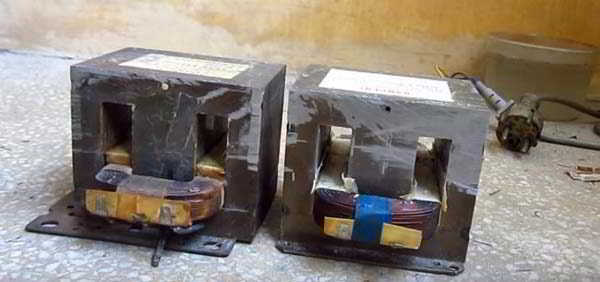

На фото, трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки. Для увеличения мощности его тоже нужно выбить.

Сварочный аппарат из микроволновки

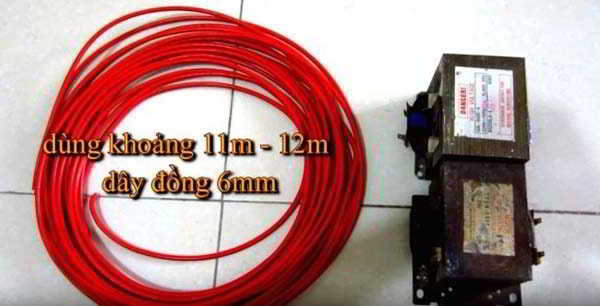

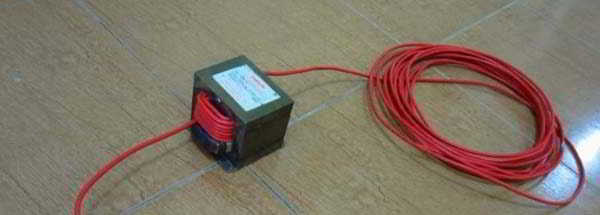

Затем нам понадобится многожильный провод в пластиковой изоляции, сечением шесть квадратов, длиной около 12 метров. Можно взять более многожильный провод.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

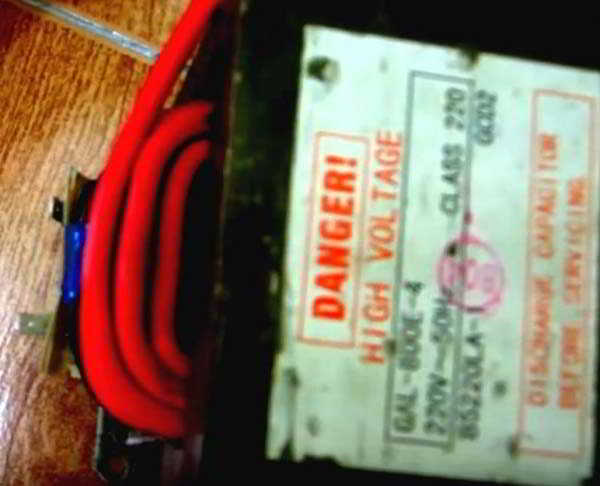

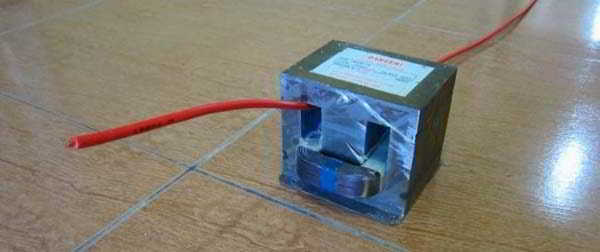

Наматываем на каждый трансформатор примерно 17-18 витков, в высоту 6 рядов и в толщину 3 слоя. Мотать нужно очень плотно, болтаться провод не должен.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

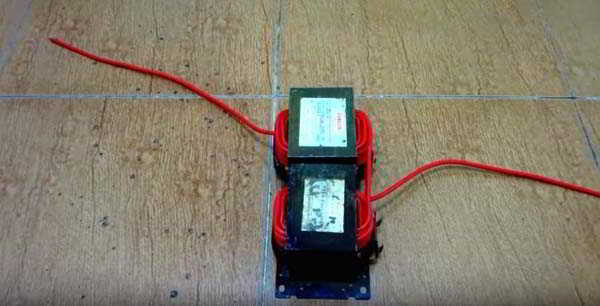

Обмотки (те что намотали) подключаем последовательно.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Теперь подключаем высоковольтные обмотки на 220 В (те что уже были на трансформаторах ) — параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.

Сварочный аппарат из микроволновки

Включаю в сеть, и замеряю напряжение на вторичной обмотке, которую намотал, получилась порядка 31-32 Вольт.

Сварочный аппарат из микроволновки

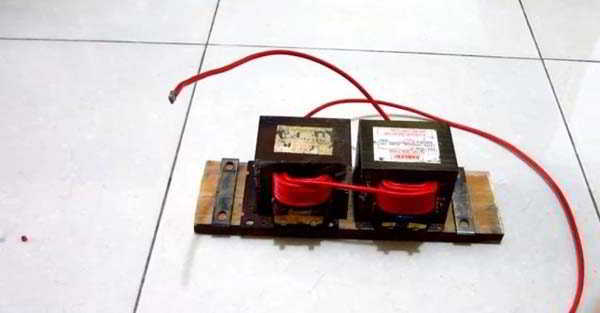

Закрепил саморезами транформаторы на доске.

Сварочный аппарат из микроволновки

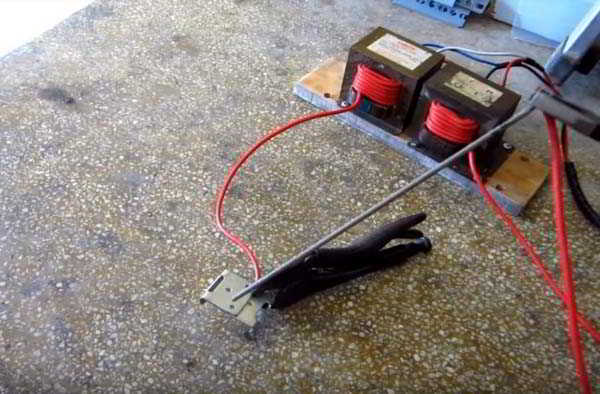

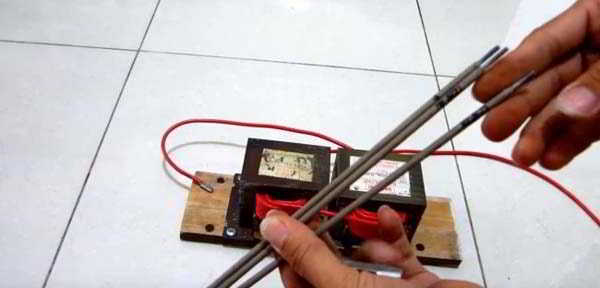

При сварке я буду использовать электроды 2,5 мм и варить металл толщиной 2 мм.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

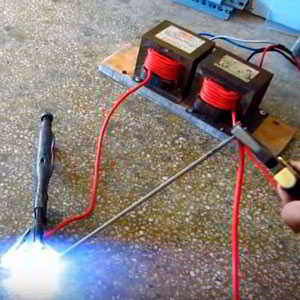

Подведу итог: варить таким самодельным сварочным аппаратом можно, но не долго, трансформаторы начинают нагреваются и поэтому после каждого электрода нужно дать время аппарату остыть.

Полученным результатом доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что материалы мне досталось бесплатно.

Сварочный аппарат из микроволновки

Сварочный аппарат из микроволновки

В дополнение можно посмотреть видео автора, где показано как сделать сварочный аппарат своими руками из микроволновки.
