Всем привет! Вот собрал самодельный сверлильный станок из рулевой рейки от ВАЗ-2108 и дрели, фото и описание прилагается.

Задумал сделать сверлильный станок на базе электродрели (600 об/мин, мощность 1,2 кВт) и подручных материалов. Изготовил самодельную станину, консоль и ручку. Думаю на фото будет всё понятно.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Вот была рулевая рейка, восстановил её и привёл в порядок.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сверлильный станок из рулевой рейки от ВАЗ-2108

Изготовил вот такую рукоятку.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сверлильный станок из рулевой рейки от ВАЗ-2108

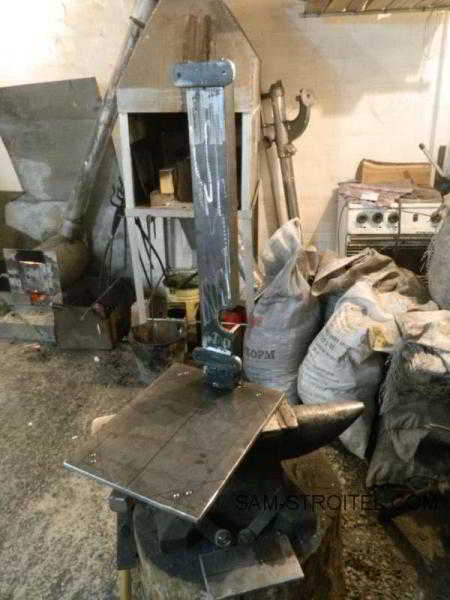

Вертикальную стойку изготовил из швеллера, приварил стойку к основанию пластине.

Сверлильный станок из рулевой рейки от ВАЗ-2108

На стойке сделаны крепления для рулевой рейки.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сделал крепление для дрели.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сверлильный станок из рулевой рейки от ВАЗ-2108

Затем, закрепил рулевую рейку на стойке.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сверлильный станок из рулевой рейки от ВАЗ-2108

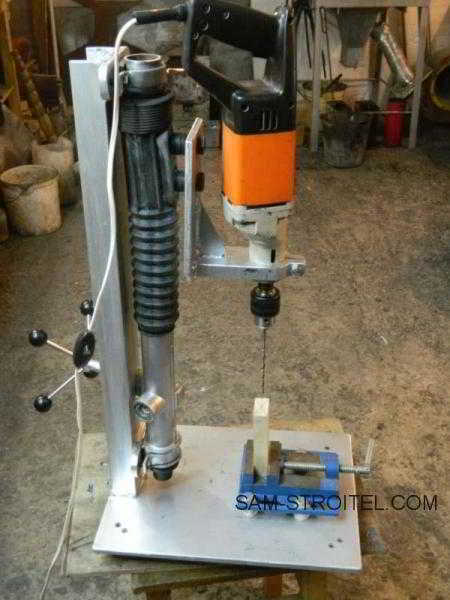

Закрепил электродрель. Поставил тиски.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Сверлильный станок из рулевой рейки от ВАЗ-2108

Как видите, сверлильный станок, можно сделать своими руками из подручных материалов. Такая самоделка будет надёжней китайских станков, а изготовление обойдётся намного дешевле.

Сверлильный станок из рулевой рейки от ВАЗ-2108

Автор самоделки: Павел. г. Горная Шория. Сибирь.
