Любая система отопления создается, исходя из проведенных теплотехнических расчетов. В учет принимаются наиболее неблагоприятные условия, при которых система будет справляться со своим предназначением. А вот при повышении температуры тепловая энергия тратится впустую, оставаясь невостребованной. Сделать условия проживания более комфортными, а заодно и сэкономить на отоплении, можно внеся коррективы в отопительную систему. Для этого применяются так называемые терморегуляторы для радиаторов отопления.
Такие устройства предназначены для регулировки температуры воздуха в помещении путем изменения потока теплоносителя на входе в радиатор отопления. Они позволяют лишь корректировать температуру, но не могут повысить теплоотдачу самой отопительной батареи. Терморегулятор также не подходит для чугунного радиатора, так как чугун обладает большой тепловой инерцией. В этом случае устройство не сможет полноценно регулировать температуру помещения.
Регулятор температуры на радиаторе отопления в домах с автономным отоплением поможет сэкономить до 25% энергоресурсов и обычно окупает себя уже в первый год эксплуатации. В домах с централизованной системой отопления терморегуляторы рационально использовать совместно с теплосчетчиками, что приводит к значительной экономии на коммунальных платежах.
Содержание:
Устройство и принцип работы терморегулятора
Если батарея отопления электрическая с терморегулятором представляет собой одно целое, то прибор для водяного радиатора отопления устанавливается отдельно.
Конструктивно терморегулятор состоит из 2-х элементов:

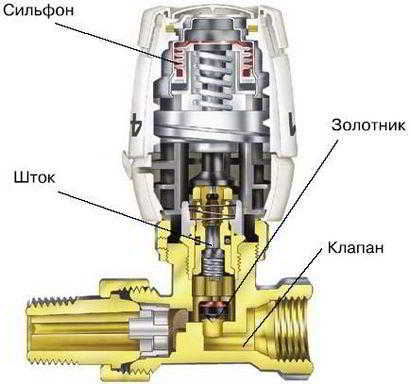

Устройство термоголовки для системы отопления
Когда вещество в сильфоне нагревается, оно увеличивается в объеме. Происходит давление на поршень, который сдвигает запорный механизм. Конус механизма перекрывает частично или полностью поток теплоносителя. Когда рабочее вещество в сильфоне охлаждается, конус возвращается на прежнее место, вновь открывая доступ теплоносителю. Так поддерживается постоянная температура в данном помещении.
Преимущества использования терморегуляторов
Установленный на радиаторе отопления терморегулятор имеет следующие преимущества:
- Появляется возможность изменять температуру в каждом отдельном помещении, делая ее наиболее комфортной;
- Достигается экономия денежных средств за счет уменьшения подачи теплоносителя в дом;
- На терморегулятор для радиатора отопления цена установлена не слишком высокая, поэтому любой желающий может приобрести для своего дома несколько таких устройств;
- Дизайн приборов выполнен таким, чтобы удачно вписываться в любой интерьер помещения;
- Регулятор способен точно поддерживать заданную температуру. Погрешность составляет около 1 градуса;
- Установка и эксплуатация прибора не представляет никакой сложности.
Виды
Тип терморегулятора
Бытовые терморегуляторы различаются своими запирающими и регулирующими элементами. Они бывают следующих типов:
1. Ручной. К нему относятся 2 разновидности устройств:
- Шаровой кран. Простой запорный элемент, нормально функционирующий только в двух положениях: «Закрыто» и «Открыто». В промежуточном положении запорный шар подвергается воздействию твердых частиц теплоносителя, поэтому быстро выходит из строя. Шаровой кран не рекомендуется использовать в качестве терморегулятора.
Шаровые краны перед радиатором используются для перекрытия воды при демонтаже и ремонте батареи
- Конусный вентиль. Регулирует поток теплоносителя путем ручного изменения диаметра проходного отверстия трубы. Для этого вентиль необходимо вращать, добиваясь необходимой температуры. Отличается небольшой стоимостью. Неудобство вентиля состоит в том, что на его корпусе нет никаких разметок и шкалы. Определять нужное положение необходимо экспериментальным путем, каждый раз отсчитывая число оборотов от исходного положения.
2. Механический. На корпусе прибора имеется шкала температуры, по которой можно выставить желаемую температуру в помещении. Прибор будет автоматически поддерживать ее.
Механический термостат на радиаторе
3. Электронный. Это более сложное и дорогое устройство. Имеет массу настроек. Помимо установки температуры, такой прибор дает возможность выставить изменение температуры в помещении по расписанию (часы, дни недели).
Электронный регулятор температуры для радиатора
Тип температурного агента в сильфоне
В зависимости от вещества, находящегося в сильфоне, термоголовки могут быть:
Количество труб в системе
В каждой индивидуальной системе теплоснабжения может быть разное количество труб. Поэтому и термоклапан для каждой из этих систем имеет свои конструктивные особенности:
Способ подводки труб
Радиаторные терморегуляторы имеют разную конструкцию, которая выбирается в зависимости от места подхода отопительной трубы:
Прямые и угловые регуляторы тепла для радиаторов
Материал изготовления терморегулятора
Терморегуляторы для современных радиаторов отопления изготавливаются из материалов, имеющих повышенную стойкость к образованию коррозии:
Тип датчика терморегулятора
1. Встроенный. Устанавливается на отопительных приборах, к которым имеется свободный доступ и когда возможна установка регулятора температуры на радиатор в правильном положении (горизонтально).
2. Дистанционный. Такой тип датчика монтируется в следующих случаях:
- радиатор находится в коробе, нише или завешен шторами;
- доступ к термодатчику затруднен;
- прибор находится на расстоянии менее 10 см от широкого подоконника;
- термоклапан установлен на радиаторе вертикально.
Особенности выбора терморегулятора
Выбирая терморегулятор для батарей отопления, внимание следует уделить следующим аспектам:
Термоклапан для радиатора с прямой подводкой
Совет: Отдавайте предпочтение при покупке изделиям известных производителей. Например, хорошо себя зарекомендовали фирмы Danfoss, Caleffi, Far, Salus Controls, Oventrop. Их изделия отличаются долговечностью и точностью показаний.
Монтаж и настройка терморегулятора
Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.
Перед началом монтажа
Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:
- Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
- Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;
Правильный монтаж термостата на отопительный радиатор
- Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
- Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
- Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком. В этом случае будет неважно, на какой высоте находится термоголовка;
- Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
- Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;
Схема установки терморегуляторов для разных систем отопления
- Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них. Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.
На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.
Установка терморегулятора
Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:
Настройка терморегулятора
Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика.
После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:
Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.
Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.
