Самодельные мощные слесарные тиски из домкрата своими руками, подробное описание изготовления с пошаговыми фото.

Всем привет! Если у Вас завалялся старый автомобильный домкрат, из него можно сделать весьма полезную самоделку для домашней мастерской — слесарные тиски!

Весь процесс изготовления самоделки показан на этих фото:

Тиски из домкрата своими руками

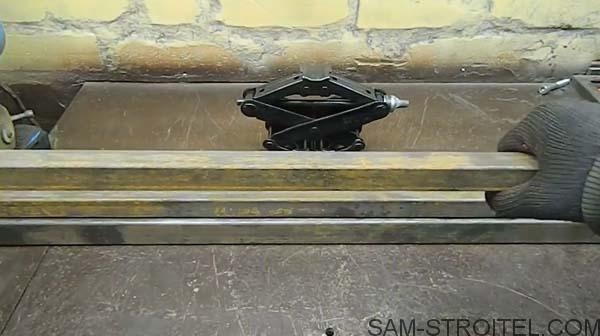

Понадобится вот такой домкрат.

Тиски из домкрата своими руками

Ещё понадобятся трубы профильные 50 х 50, 40 х 40, 30 х 30 и 25 х 25 мм.

Тиски из домкрата своими руками

Швеллер 100 мм.

Тиски из домкрата своими руками

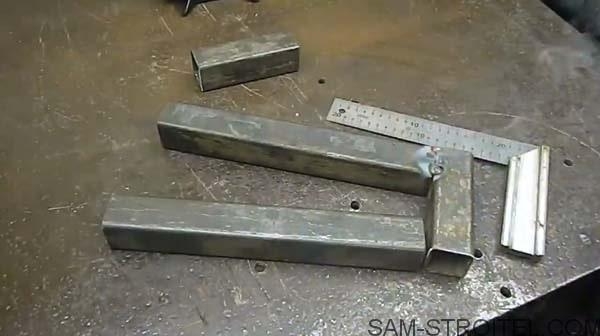

Первым делом изготовим раму для будущих тисков. Из профильных труб нарезаем заготовки.

Тиски из домкрата своими руками

С помощью сварочного аппарата, свариваем конструкцию.

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Из 100-го швеллера нужно вырезать две заготовки для губок шириной 140 мм.

Тиски из домкрата своими руками

Тиски из домкрата своими руками

На основании домкрата имеются ушки, их нужно срезать так, чтобы его основание вошло в заготовку для подвижной губки.

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

На рабочих поверхностях губок, делаем насечки для лучшей фиксации заготовок.

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

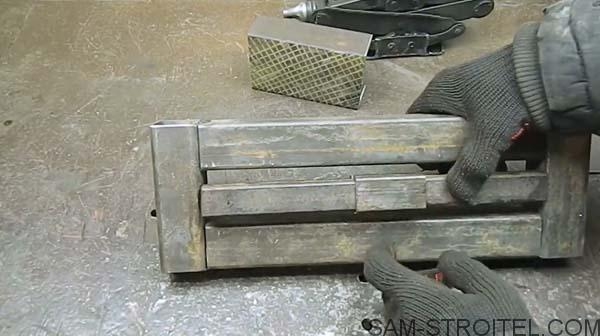

Из профильной трубы 25 х 25 мм нужно отрезать заготовку длиной 290 мм. Также вырезаем заготовку из профильной трубы 30 х 30 мм, длиной 55 мм. 25-я труба отлично входит в такую заготовку, почти без зазоров. Это будет часть направляющей подвижной губки.

Тиски из домкрата своими руками

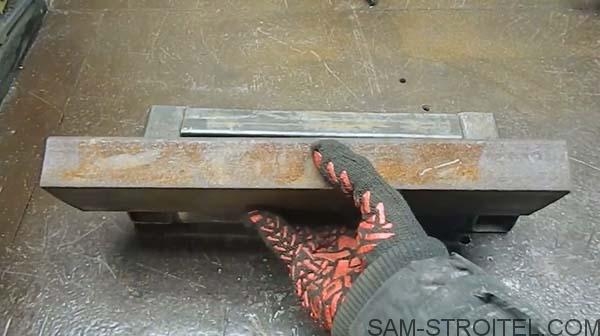

Теперь нужно приварить трубу по центру рамы, не забыв одеть подвижную часть. Потом приварить подвижную и неподвижную губки.

Тиски из домкрата своими руками

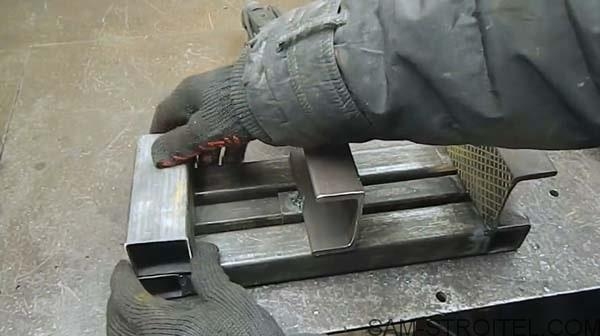

Из трубы 50 х 50 мм, вырезал упор для домкрата и приварил его к раме.

Тиски из домкрата своими руками

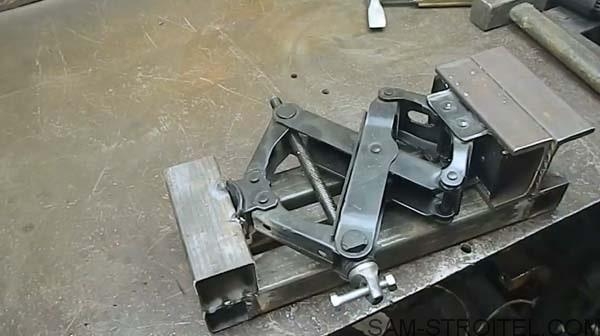

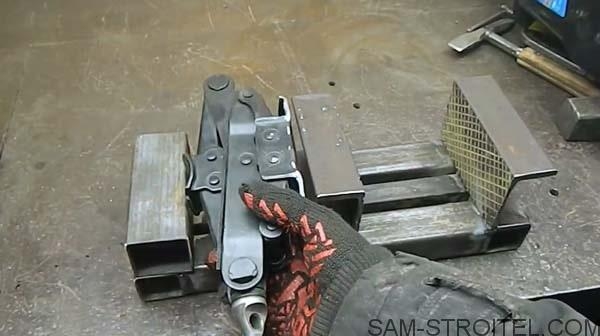

Устанавливаем домкрат, и привариваем его к упору и подвижной губке.

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Губки усиливаем, привариваем кусок металла.

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

Тиски из домкрата своими руками

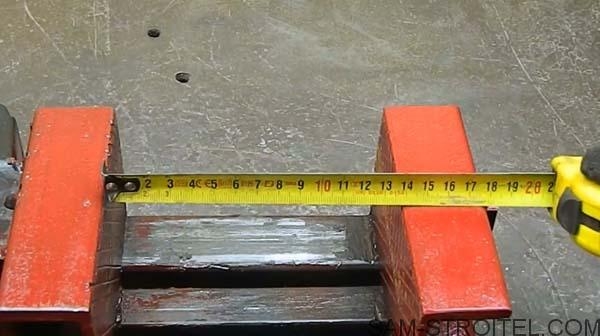

В результате из старого домкрата получились отличные слесарные тиски!

Тиски из домкрата своими руками

Также прилагается небольшое видео, где показан процесс изготовления этой самоделки.
