Труба канализационная из ПВХ рыжая: что это и где применяется

Канализационная система может устраиваться с использованием труб из различных материалов. На смену стальным, асбестоцементным, керамическим пришли пластиковые каналы – более легкие в монтаже и эксплуатации. Различают внутреннюю и наружную сеть канализации. Поскольку они функционируют при неодинаковых условиях, то и требования к конструкционным элементам предъявляются разные. Для наружных систем подходят ПВХ изделия, а именно – рыжие канализационные трубы.

Труба канализационная из ПВХ рыжая: что это и где применяется

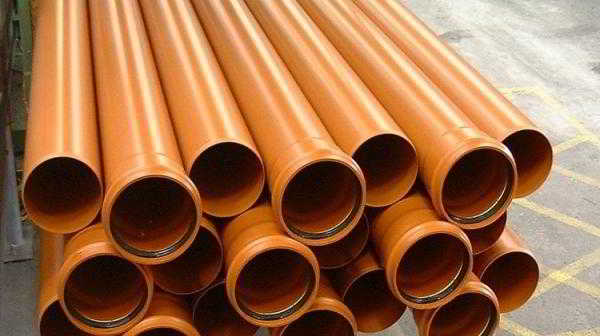

Канализационные трубы рыжего оттенка применяют при монтаже наружных и внутренних сетей водоотведения

Основные требования к трубе для канализации

Требования, которые предъявляются к трубе для наружной сети канализации, определяются спецификой строения, а также видом и количеством сточных вод. Среди прочих можно выделить:

  • хорошую сопротивляемость статическому и динамическому воздействию;
  • отсутствие деформации под тяжестью насыпанного сверху труб грунта;
  • выдерживание без повреждения нагрузки проезжающего автотранспорта и проходящих пешеходов;
  • неподверженность смещениям в узлах стыковки, которые приводят к разгерметизации системы канализации, под воздействием изменений уровней подземных вод.

Для наиболее ответственных участков сети, которые испытывают повышенное внешнее воздействие или пересекают автодороги, необходимо использовать особо прочные трубы. Упростить выбор потребителя помогает различная окраска изделий. Основой внутренней части канализационной системы может стать серая полимерная труба, а наружной – рыжая из ПВХ.

Свойства ПВХ как материала

Матричной основой рыжей ПВХ трубы является поливинилхлорид. Материал отличается огнестойкостью, морозоустойчивостью, невысокой температурой плавления, легкостью. Поливинилхлорид проявляет диэлектрические свойства, не горюч, имеет достаточную жесткость, однако при сильных воздействиях на изгиб либо механических может ломаться.

Труба канализационная из ПВХ рыжая: что это и где применяется

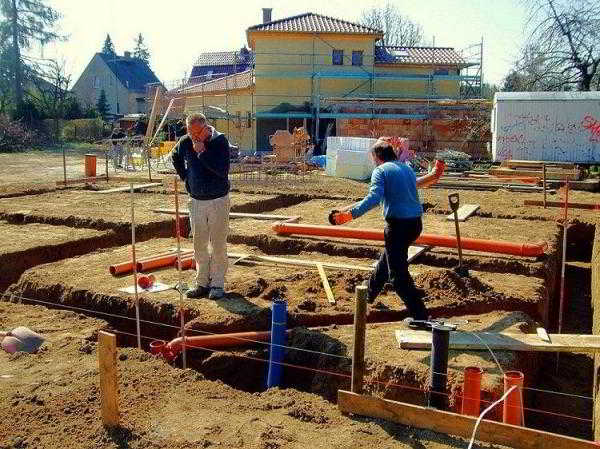

Трубы из ПВХ обладают высокими прочностными характеристиками и успешно конкурируют со стальными и чугунными

Распространение ПВХ среди основных материалов систем канализации объясняется его повышенной стойкостью к щелочам, кислотам, нефтепродуктам и другим агрессивным веществам. Он способен выдержать температуру до 120 градусов.

Обратите внимание! При такой температуре ПВХ теряет форму, начинает выделять HCl (хлористый водород), практически, приходит в негодность.

Деформация изделий из такого материала происходит уже при температурных значениях в +65-70 ºС. По этой причине нежелательно использование каналов для горячего водоснабжения.

Преимущества ПВХ труб

Рыжие (от оранжевого цвета до кирпично-красного) изделия для канализации при монтаже или транспортировке способны выдержать значительные ударные нагрузки. Они имеют малый коэффициент линейного растяжения, расширения при изменении температур. При отсутствии жидкости внутри коммуникации не трескаются даже в случае полного промерзания.

Рыжая поливинилхлоридная труба, находясь под землей, не разрушается и не поддается коррозии. Если канализационная сеть проложена правильно, то загрязнение канала исключено. Это объясняется гладкостью его внутренней поверхности, что обеспечивает высокую скорость движения сточных вод и предотвращает отложение грязи. Как следствие – снижаются расходы на обслуживание и промывку всей системы при эксплуатации.

Рыжая труба легка в монтаже, поскольку для ее установки не требуется применение сварочного аппарата, а для резки можно применить обычную ножовку по металлу.

Труба канализационная из ПВХ рыжая: что это и где применяется

Трубы рыжего цвета способны эффективно работать при больших нагрузках, поэтому их можно укладывать под землей без дополнительной защиты

Классификация рыжих труб для канализации

К основным классификационным признакам для рыжей ПВХ трубы относятся способ производства, тип конструкции и степень кольцевой жесткости. Так, по способу изготовления изделия делятся на однослойные и многослойные, по типу конструкции – напорные и безнапорные

В зависимости от категории жесткости каналы бывают:

  • легкие конструкции тонкостенные (2 кН/м2, класс L);
  • изделия средней жесткости тонкостенные (4 кН/м2, класс N);
  • жесткие трубы толстостенные (8 кН/м2, класс S).

Рыжая труба класса L нашла применение в укладке канализационной системы на глубину до двух, класса N – до шести и класса S – до восьми метров.

Обратите внимание! Показатель (категория) кольцевой жесткости показывает значение максимально допустимой нагрузки на единицу площади изделия при деформации его вертикального диаметра в 4%, не учитывая боковой отпор.

По количеству нагрузки, месту расположения и степени тяжести выделяют трубопроводы:

  • тяжелого типа (дороги, промышленные районы);
  • среднего типа (участки небольшого движения транспорта);
  • легкого типа (тротуары, зеленые зоны).

Также различают гладкие и гофрированные рыжие трубы. Второй тип изделий выполняется многослойным: верхняя часть из прочных материалов, внутренний – гладкий и тонкий. Благодаря такой конструкции труба приобретает хорошую эластичность и стойкость к образованию засоров.

Труба канализационная из ПВХ рыжая: что это и где применяется

Существуют и гофрированные трубы рыжего цвета, они многослойные и выдерживают более высокие нагрузки, чем гладкие

Напорная и безнапорная труба

Безнапорные ПВХ варианты справляются только с нормальными нагрузками. Поскольку большая часть протяженности системы характеризуется низкой нагрузкой, то она может быть собрана именно из таких изделий.

Напорная рыжая труба необходима на тех участках канализации, на которые распространяется действие насоса, обеспечивающего нормальное давление для перемещения сточных вод. Такое изделие также требуется на участках со сложными условиями и большими нагрузками.

Дополнительное оборудование (насос) помогает очищать септик либо выгребную яму при работе в автономной сети канализации. Во время его функционирования наблюдается то уменьшение, то увеличение давления в трубе, что создает определенную нагрузку. Кроме того, существует давление веса грунта на внешнюю поверхность канала, которое в какой-то момент может стать критическим для системы и привести к ее поломке.

Размеры канализационных рыжих изделий

Сегодня рыжая трубная продукция выпускается таких размеров:

  • длина: 1-6 м;
  • диаметр: 110-500 мм;
  • толщина стенки: 3,2-14,6 мм.

Труба канализационная из ПВХ рыжая: что это и где применяется

Для монтажа внутри помещения выбирают трубы меньшего диаметра, для наружной прокладки нужны крупные изделия

Наиболее распространенными являются ПВХ каналы диаметром 110, 160 (между зданиями) и выше 200 (вдоль улицы) миллиметров. Наружная канализационная система из труб сечением 110 мм монтируется, если требуется:

  • вывод стоков за пределы жилых помещений;
  • монтаж сети канализации в невысоких зданиях и коттеджах;
  • устроить систему поверхностного водоотвода как продолжение точечного и линейного водоотведения.

В таблице представлены значения размеров некоторых рыжих труб.

Таблица 1

Наружное сечение, мм Внутреннее сечение,*10 мм Длина, мм Толщина стенки, мм
110 10,36 1 тыс.-6 тыс. 3,2
160 15,20 4,0
200 19,02 4,9
250 23,76 6,2
315 29,96 7,7



Рыжая ПВХ труба диаметром 400 мм имеет стенку 9,8 мм; 500 – 12,3 мм.

Обратите внимание! Толщина стенки разрабатывается и подбирается в соответствии с диаметром изделия. Это значение влияет на допустимую глубину укладки трубы.

К примеру, для канала диаметром 20 см при толщине стенки 3,9 мм глубина залегания составляет 4 м; 4,9 мм – 6 м; более 5,9 мм – 8 м.

Установка наружной сети канализации

Наружная система канализации начинается в месте выхода трубы за пределы строения (здания), а заканчивается обустройством септика либо иного приспособления для очистки и сбора масс.

Для прокладки сети необходимо:

  • наметить схему расположения канализационного трубопровода на участке, указав место нахождения дренажного колодца и септика;
  • приобрести все требуемые материалы и трубы диаметром от 110 мм, учитывая, что минимальное расстояние от здания до места сбора сточных вод составляет не меньше 50 метров.

Труба канализационная из ПВХ рыжая: что это и где применяется

Прокладка наружной канализационной сети осуществляется по ранее продуманной схеме

Существуют некоторые правила укладки наружного трубопровода, к которым относится:

  • выкапывание траншеи, шириной несколько больше диаметра трубы;
  • устройство песчано-гравийной подушки на дне;
  • дополнительная укладка слоя геотекстиля (при необходимости);
  • установка смотровых колодцев при изменении направления канализационного трубопровода, при значительных перепадах высот, на ровном участке через 6-12 метров.

После укладки труб траншея закапывается в аналогичной последовательности. Желательно избегать различных изгибов либо поворотов трассы для предотвращения риска возникновения засоров. В случае необходимости можно использовать вспомогательные детали: заглушки, обводы, крестовины, разводки, тройники, выводы и другие. Необходимо, чтобы фитинги были изготовлены из того же материала, что и основная часть трубопровода.

Особенности монтажа каналов

Труба рыжего цвета имеет раструб. Такая конструкция значительно облегчает ее установку. Монтаж каналов заключается в том, что в раструб вставляется гладкий торец соседнего элемента. Улучшить гидроизоляционные свойства можно применением уплотнителей различного типа. Часто они уже имеются в конструкции раструба. В некоторых случаях для этого есть соответствующие специальные пазы.

Если подобный элемент не предусмотрен, то лучше всего применить герметик для сантехнических работ. Его ровно наносят на гладкий торец изделия.

Обратите внимание! Улучшить соединение материалов поможет предварительная обработка наждачной бумагой части трубы.

После нанесения герметика необходимо просто вставить торец в трубу до упора, потом выдвинуть назад на 10-15 сантиметров, прижать. Наличие зазора позволит избежать нежелательных деформаций при колебаниях температуры.

После окончания монтирования необходимо, чтобы труба входила в раструб не меньше, чем на 4-4,5 см. Исключить вероятность аварии сети и предотвратить возможное промерзание можно путем выполнения утепления труб. Теплоизоляция системы проводится только после ее проверки – нагнетания воды в течение 10 минут.

Труба рыжего цвета из поливинилхлорида представляет собой изделие, обладающее всеми необходимыми характеристиками (жесткости, надежности и т. д.) для применения их в канализационных системах.
