Труба трехслойная резиновая: где востребовано такое изделие

Труба трехслойная резиновая – продукт технологического развития, созданный на основе обычного резинового шланга. Главным отличительным признаком нового изделия стала его жесткость. Жесткие трехслойные изделия, значительно потеряв в гибкости, нашли применение в тех сферах деятельности, где обычные резиновые шланги были непригодны. Ими заменяют в трубопроводах пластиковые трубы или прорезиненные стальные конструктивные элементы.

Труба трехслойная резиновая: где востребовано такое изделие

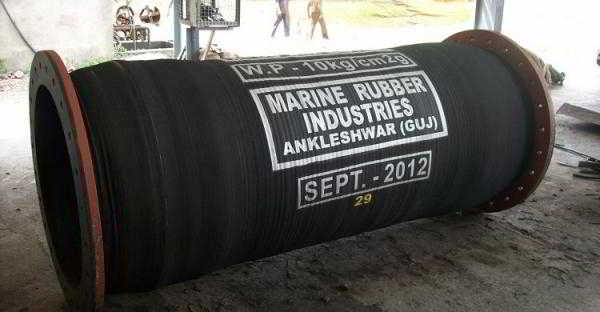

Резиновая труба применяется для транспортировки воды, агрессивных веществ и абразивных материалов

Конструкция трехслойной резиновой трубы

Конструкция трубы резиновой толстостенной представляет собой композицию, сложенную из трех элементов:

  1. Сердечника. Сердечник, собственно, и есть резиновая часть изделия. Резину для него подбирают износостойкую и успешно выдерживающую воздействие агрессивной среды. Резиновая труба имеет огромное преимущество перед обрезиненным изделием, выполненным из стали, в том плане, что ее резиновый слой никогда не отслаивается. Причина кроется в том, что сердечник выполняется без швов, монолитным.
  2. Жестяной оплетки. Оплетка добавляет изделию жесткости. Даже при значительной длине оно не провисает под собственным весом и остается стабильным.
  3. Внешнего слоя. Диаметр изделия ограничивается высокопрочным текстильным кордом, примененным в качестве покрытия. Корд не допускает избыточного растяжения и разрыва.

Трехслойная композиция изделия значительно сложнее, чем у отбойной трубы, которая выполняется в виде полого цилиндра из твердой резины, которым гасится соприкосновение массивных элементов конструкции. Разновидностью такого изделия выступает более жесткая конструкция, которую армируют кордом.

Труба трехслойная резиновая: где востребовано такое изделие

Резиновая труба не настолько гибкая, как шланг, но в значительной мере прочнее его

Сортамент трехслойных резиновых труб

Выпускаются три типа трехслойных резиновых труб, имеющих разное назначение:

  1. GUR1. Толстостенная конструкция оснащена износостойким эластичным внутренним слоем. Изделия обладают достаточной жесткостью. Применяются для осуществления перемещения породы, относящейся к крупным фракциям, например, щебня. Возможна транспортировка и более мелкого гравия. Допускается прокладка резинового трубопровода по водной поверхности, с условием, что будет обеспечена опора в виде понтона или поплавков. Внутренний диаметр GUR1 может быть от 200 мм до 1200 мм.
  2. GUR2. Толщина внутреннего слоя, изготовленного из жестокой, устойчивой к воздействию кислот резины равняется 8 мм. Изделия предназначены для транспортировки рабочих сред, отличающихся повышенной агрессивностью и вызывающих коррозию. Значения внутреннего диаметра находятся в диапазоне от 65 мм до 600 мм.
  3. GUR3. Толщина внутреннего износостойкого эластичного слоя равняется 12 мм.  Величина внутреннего сечения – от 65 мм до 300 мм. По GUR3 транспортируют сыпучие вещества типа цемента и песка, обладающие абразивными свойствами.

Все типы изделий рассчитаны на давление рабочей среды от 10 бар, при этом трубы с наименьшим диаметром могут выдерживать вчетверо более высокое давление.



Труба трехслойная резиновая: где востребовано такое изделие

Трубы типа GUR3 выпускаются только в небольших диаметрах и могут использоваться для транспортировки мелких сыпучих фракций

Обратите внимание! Возможно применение всех трех типов изделий для транспортировки воды. При этом проявляется замечательное свойство резиновых трубопроводов, не нуждающихся в компенсации теплового расширения. Это позволяет использование простейших статичных опор для трубопровода.

Свойства и применение резиновых труб. Монтаж

Всем трем типам трехслойных резиновых труб присущи общие свойства, вытекающие из особенностей основного материала, из которого они выполнены. Эти общие свойства сводятся к:

  • упругости и способности к погашению ударных нагрузок;
  • пластичности, что отражается в процессе эксплуатации на совершении непроизвольных перемещений и изгибов под воздействием рабочей среды, позволяющих свободную транспортировку;
  • износоустойчивости внутренней поверхности, успешно противостоящей истиранию.

Помимо перечисленных полезных свойств, GUR2 присуща устойчивость к воздействию агрессивных сред, для транспортировки которых она и предназначается.

Вследствие таких свойств, резиновые трехслойные трубы находят применение:

  • при добыче и транспортировке веществ с абразивными свойствами – песка, гравия, щебня, цемента;
  • для нужд химической промышленности, обеспечивая транспортировку агрессивных кислотных и щелочных сред, растворов;
  • для нужд пищевой промышленности;
  • в установках опреснения воды;
  • при возведении систем холодного водоснабжения;
  • в системах водоснабжения частных домовладений.

Труба трехслойная резиновая: где востребовано такое изделие

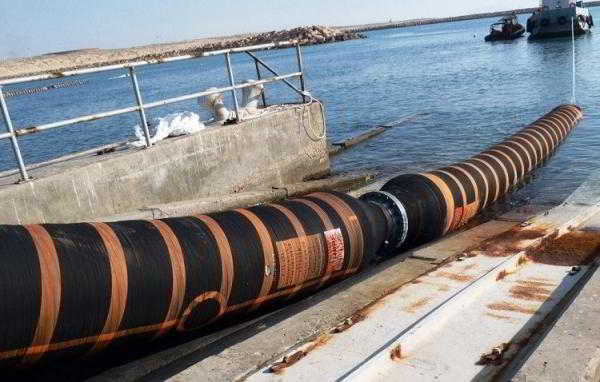

Такие трубы находят применение в качестве шлангов для перекачки топлива в судоходстве

Монтаж трехслойных резиновых труб, независимо от типа, диаметра и длины, осуществляется с помощью фитингов, которые оснащены определенным фланцевым креплением, уплотнительным кольцом и поворотным механизмом. Установку резиновых труб производят на таких элементах:

  • штуцере с пилообразным ниппелем, используя хомуты;
  • резиновой муфте со втулками.

Для соединения резиновых труб предназначают немалое количество соединительных элементов:

  • коллекторов;
  • компенсаторов;
  • отводов;
  • патрубков;
  • преобразователей;
  • тройников;
  • фланцев;
  • эластичных вставок.

Повышенная гибкость этих соединительных элементов позволяет обходиться без арматуры. При монтаже эта особенность чрезвычайно удобна, так как температурное расширение, вызывающее отклонения длины, компенсируется, как и вибрации в компенсаторах.

Проведение монтажа не требует применения дополнительных уплотнителей, так как герметичность обеспечивается кольцами, вмонтированными в соединительные элементы.

Важно! Осуществляя соединение резиновых труб для воды с помощью стальных фланцев, следует равномерно затягивать винты крест-накрест, контролируя, чтобы не опрокинулся фланец.

Труба трехслойная резиновая: где востребовано такое изделие

Наиболее надежный способ монтажа резиновых труб — это фланцевый

Присоединение переходников производится аналогичным образом.

Использование гофрированной резиновой трубы

Гофрированная труба с сердечником из резины находит применение в перекачивании жидких сред, туков и семян, а также в конструкциях соединительных элементов. Гофра, армированная стальной спиралью, становится значительно жестче. Она используется в системах, обеспечивающих всасывание/ нагнетание, при немалых механических нагрузках.

Гофрированная резиновая труба имеет достаточно сложную конструкцию, состоящую из:

  • двух резиновых слоев;
  • двух слоев текстильной оплетки;
  • металлической спирали;
  • дополнительного текстильного или резинового слоя.

Армированные шланги (рукава) подразделяются на пять классов:

  1. Б и Б(А) – антистатический. Для нефтепродуктов.
  2. В – для воды, питьевой и технической.
  3. Г – для газов.
  4. П – для слабокислых растворов, питьевой и технической воды, спиртовых жидкостей.
  5. Щ – для слабых растворов кислот, неорганических щелочей.

Маркировка на такие изделия наносится несмываемой краской или рельефом продольной полосой. Маркировка содержит указание класса, группы, внутреннего диаметра, рабочего давления и возможностей использования в определенном климате.

Труба трехслойная резиновая: где востребовано такое изделие

Каждая труба имеет маркировку, которая наносится несмываемой краской

Укладка трубы в канаву для дренирования участка

Гофрированные резиновые трубы для дренажа снабжены перфорационными отверстиями, дырчатыми или щелевыми, расположенными вдоль всей поверхности изделия для сбора грунтовых вод. Заиливанию и засорению отверстий препятствует оболочка из геотекстиля (геоткани). Укладка не производится на глубину, превышающую три метра.

Монтаж гофрированной дренажной трубы производится с учетом таких факторов:

  • глубины фундамента построек;
  • уровня грунтовых вод;
  • уровня промерзания грунта;
  • рельефа местности.

Важно! Укладку дренажной трубы в канаву производят с уклоном в направлении предполагаемого сброса, составляющим не менее 0,5 – 1 см на погонный метр. На грунтах с невысокой водонепроницаемостью уклон увеличивают.

Перед тем как уложить трубы, на утрамбованное дно канавы насыпают слой песка или щебня около десяти сантиметров толщиной. По завершении укладки производят засыпку, создавая вокруг дрены водопроницаемый слой. Повороты осуществляют ровными полукругами, чтобы не препятствовать стоку. По той же причине следует избегать провисания отдельных участков.

Современные резиновые трубы точнее будет именовать резинотехническими изделиями, их конструкция усложнилась и стала значительно надежнее. Сочетание присущей резине гибкости и эластичности с достоинствами других материалов позволяет получать трубы, отличающиеся неприхотливостью, надежностью и долговечностью.
