Вентиляция котельной в частном доме

[Содержание статьи]

Котельная — это место, где будут находиться газовый, угольный, топливный или комбинированный отопительный котел плюс вспомогательное оборудование. Для нее устраивают отдельную комнату или даже здание. Автономное отопление обеспечивают генераторы энергии, работающие на газу, жидком и/или твердом топливе. Самые жесткие требования предъявляются к газовым котельным (из-за повышенной взрывоопасности топлива). Второе место в списке потенциально опасных занимают твердотопливные и жидкотопливные котлы.

Для подобного оборудования необходимо отдельное помещение, хорошо вентилируемое и имеющее отдельный канал для отвода дыма и газов. Каковы требования к вентиляции котельной в частном доме? Как ее устроить самостоятельно?

Требования к вентиляции котельной

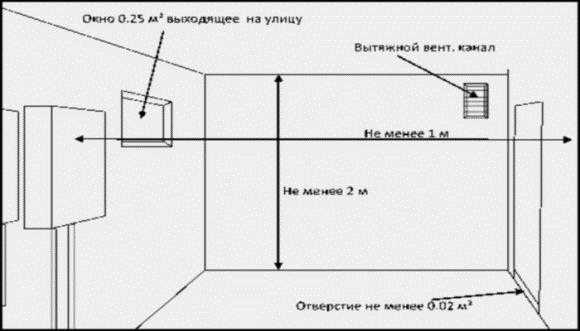

Нормальный воздухообмен в топочной обеспечивает работу отопительного оборудования, вывод дымовых газов. Относительно вентиляции котельной СНиП указывает:

• Топочная должна иметь вытяжную вентиляционную шахту.
• Если планируется установка котла с открытой камерой сгорания, то нужно предусмотреть выходящее на улицу окно площадью от 0,25 метров квадратных. Обязательна форточка.
• Двери в котельную с вентиляцией должны быть приподняты над полом и оборудованы воздухозаборной решеткой. Воздухозаборное отверстие можно делать и в стене над полом. Площадь – от 0,02 метров квадратных.
• Приточно-вытяжная вентиляция топочной обеспечивает в течение часа трехкратный обмен всего объема воздуха.

Котлы с небольшой мощностью допустимо устанавливать на кухне. Отдельная котельная не требуется.

Как сделать вентиляцию в котельной?

Для определения оптимального диаметра воздушной шахты уточняем следующие характеристики помещения:

• объем,
• скорость воздушного потока (не менее 1 м/с),
• коэффициент повышения кратности обмена воздуха в зависимости от высоты комнаты.

Эти параметры позволят сделать упрощенный расчет, достаточный для частного дома.

Вентиляционные каналы можно ставить вертикально и горизонтально. Но чтобы воздухообмен не нарушался, соблюдаем следующие правила:

• Для принудительной вентиляции – горизонтальные трубы. И только. Повороты делать нельзя. Максимальную длину конструкции определяем в зависимости от мощности отопительного агрегата.
• Для естественной вентиляции – вертикальные трубы. Минимальная высота – три метра. При таких условиях образуется оптимальная тяга.

Лучше всего сделать комбинированную систему вентилирования. Если откажет принудительная, естественная на время компенсирует ее отсутствие (пусть и частично).

Важно! Объем отработанного и удаляемого воздуха должен равняться поступающему. Если приточный канал имеет недостаточное сечение, придется устанавливать вентилятор соответствующей мощности.

Естественное вентилирование топочной

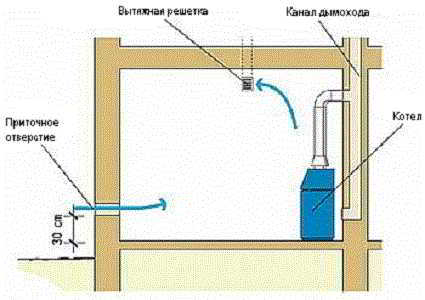

Если мощность котла не превышает 30 кВт, можно обойтись простейшей конструкцией:

1. Отступив 25-30 см от пола, пробиваем в стене отверстие на улицу. Как можно ближе к котлу. Так поступающий воздух будет сразу отправляться в камеру сгорания.

2. Вставляем пластиковую трубу диаметром 10-15 сантиметров. Чтобы защитить приточное отверстие от мусора, снаружи надеваем мелкоячеистую сетку из пластика или металла (1-2 миллиметра).

3. Изнутри на этот канал ставим обратный клапан. Устройство не позволит воздуху «убегать».

4. Вытяжное отверстие желательно пробить прямо над отопительным оборудованием. Так продукты сгорания будут сразу удаляться.

5. Снаружи вытяжной канал защищаем козырьком от дождя и снега.

Принудительное вентилирование

Для котлов с мощностью более 30 кВт устраивается принудительная система вентиляции – приточный и вытяжной электровентиляторы. Подбирая производительность, мощность, ориентируются на требование к трехкратному воздухообмену в течение одного часа.

Вычисляем объем помещения (высота * длина * ширина) и умножаем его на 3. Получаем объем воздуха, который должны закачать вентиляторы в котельную. Эта же цифра обозначает объем воздуха, который нужно удалить.
